Микроскоп цифровой оптический Tagarno TREND – модель с расширенными возможностями использования. Качество изображения FULL HD 1080p с частотой 60 кадров в секунду и оптический зум 30х позволяют получать чрезвычайно четкие увеличенные изображения для документирования процесса исследования объекта. Встроенная автофокусировка и ультрачувствительный световой датчик гарантируют достаточную глубину резкости при любом уровне увеличения. При необходимости можно использовать и ручную регулировку фокуса. Модель с индексом «Color» отличается более точной цветопередачей и реалистичностью оттенков изображения на экране.

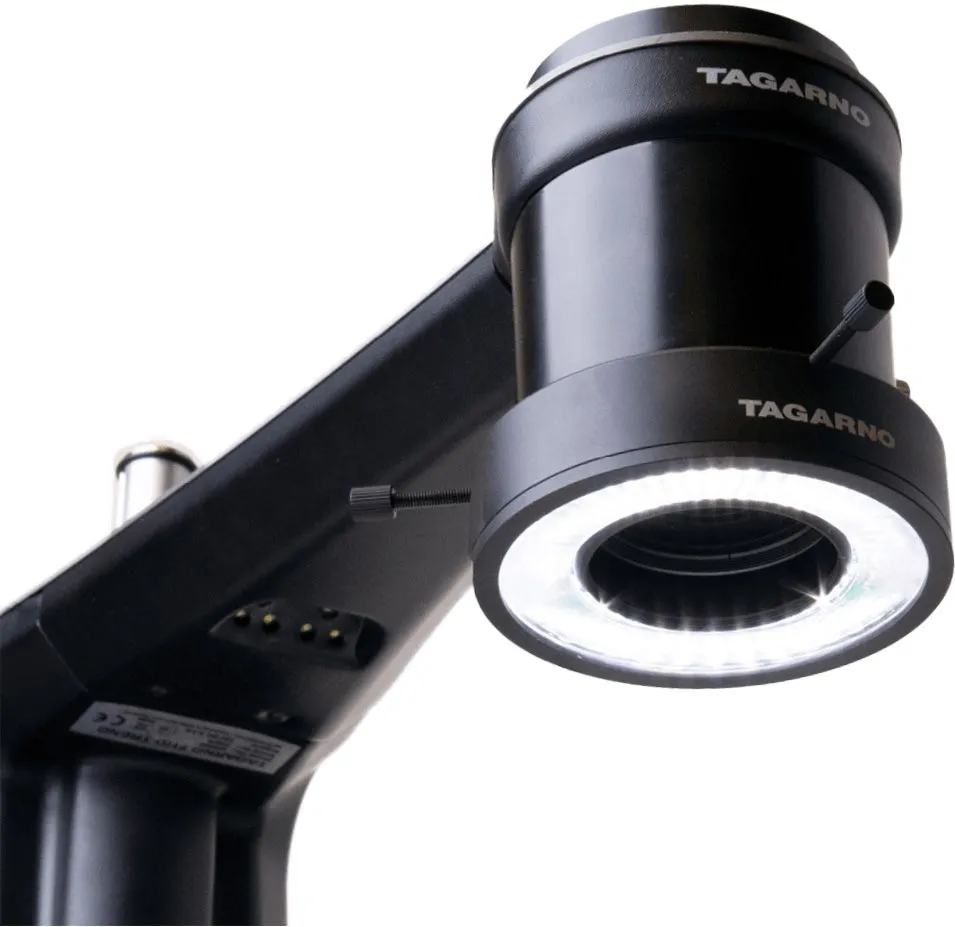

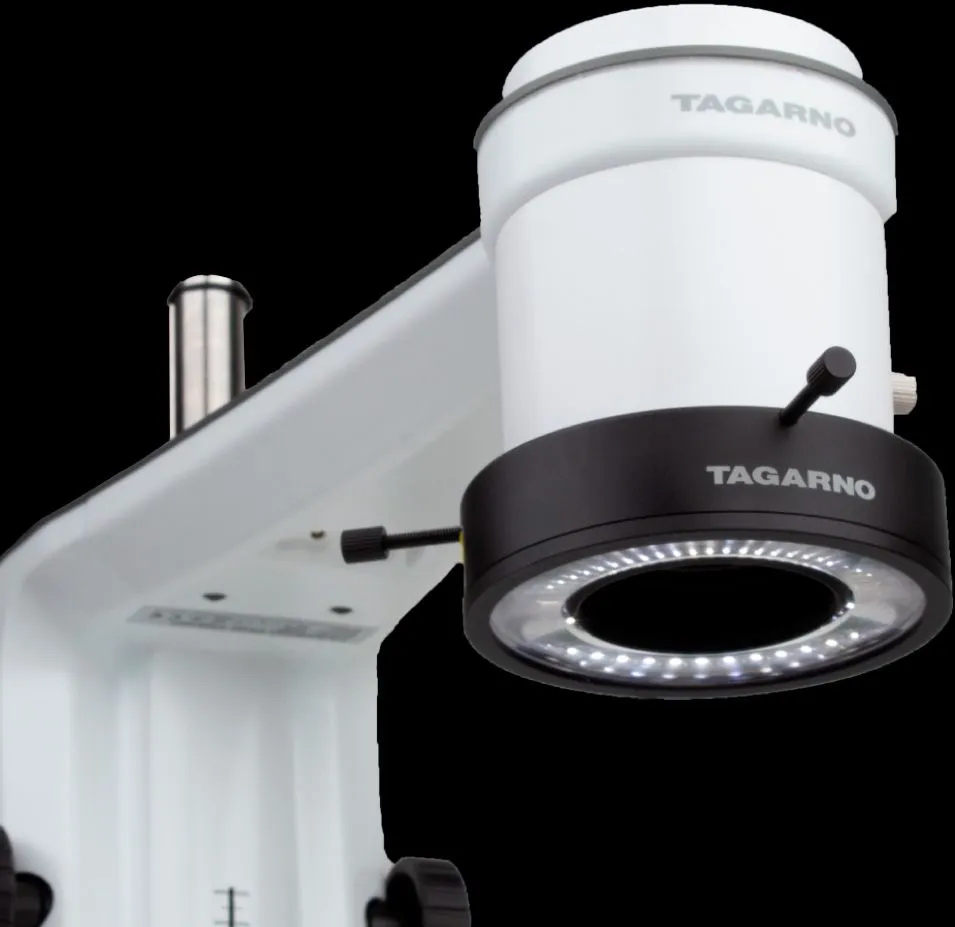

Гибкая система усовершенствования микроскопа предусматривает добавление наиболее востребованных функций по мере необходимости. Сменные объективы, бестеневая подсветка, подсветка в ИК и УФ диапазонах, различные варианты координатных столов доступны в качестве дополнительных опций. Предусмотрена возможность обновления прошивки микроскопа. Линейка TREND представлена в трех комплектациях: Tagarno Trend, Tagarno Trend Plus и модель с наибольшим количеством дополнительных опций Tagarno Trend Pro. Все эти модели выпускаются как в черном, так и в белом цвете.
Технические характеристики
- Размеры (В х Д х Ш): 460 х 530 х 275 мм;
- Потребляемый ток: 1.7A/12V;
- Условия эксплуатации: 5...+40°С, 30...80% Rh;
- Подключение: HDMI вход/выход, USB 3.0, USB 2.0, SUB-D;
- Типы кабеля включены: HDMI-HDMI, USB 3.0;
- Выходной формат: HDMI;
- Увеличение: до 330 крат. на мониторе 24", 30х оптическое;
- Фокусное расстояние: 34-333 мм;
- Автофокус: Есть;
- Питание: 220 В / 50 Гц;
- Варианты объектива: +2, +3, +4, +5, +10, +25;
- Объектив в комплекте: +4 (58 мм);
- Разрешение камеры: FHD 1080p, 1920x1080 при 60/50/30/25 Гц;
- Рабочая высота: Мин: 100 мм / 3,94 "Макс: 335 мм / 13,2";
- Рабочая глубина: 385mm / 15,16";
- Вес: 6,8 кг / 14,99 фунтов;
- Страна производитель: AS, Дания.
Комплект поставки
- Цифровой микроскоп Tagarno Trend;
- Блок управления XPLUS
- Линза +4. Фокусное расстояние 250 мм 2.0х - 40.0х.;
- ПО "Водяной знак", "Focus stacking", "Линейка".
Дополнительные опции
Линзы
- Линза +2. Фокусное расстояние 500 мм 0,8x - 26,2x
- Линза +3. Фокусное расстояние 330 мм 1,3x - 40x
- Линза +4. Фокусное расстояние 250 мм 2.0х - 40.0х.
- Линза +5. Фокусное расстояние 200 мм 3.0х - 50.0х
- Линза +10. Фокусное расстояние 100 мм 5.5х - 100.0х
- Линза +25. Фокусное расстояние 34 мм 9.6x - 297.1x
Защитный фильтр
Диаметр 58 мм Защита для линз, позволяет держать их в чистоте и предотвращать повреждения.
Магнитное кольцо объектива
Магнитное кольцо предназначено для быстрой смены линз. Плотно и надежно крепиться в основание магнита, что позволяет быструю смену линз без потери времени.
Кольца
- Кольцо светло-белое. Этот кольцевой свет обеспечивает постоянный белый свет, состоящий из ряда светодиодов, помещенных в кольцо, освещая объект, помещенный под объектив камеры, одинаково со всех сторон. (требуется цифровой или аналоговый контроллер).
- Кольцо световое инфракрасное (ИК). Инфракрасный кольцевой свет обеспечивает инфракрасное освещение различной интенсивности. Инфракрасный свет имеет длину волны 875нм. (требуется цифровой или аналоговый контроллер).
- Кольцо светлое ультрафиолетовое (УФ). Кольцевой свет ультрафиолетового излучения обеспечивает ультрафиолетовое излучение различной интенсивности и имеет длину волны 365нм. (требуется цифровой или аналоговый контроллер).
Линзы Френеля
- Рабочее расстояние 50 мм, рабочий диапазон 40-80 мм.
- Рабочее расстояние 100 мм, рабочий диапазон 80-150 мм.
- Рабочее расстояние 200 мм, рабочий диапазон 150-240 мм.
Оптический рассеиватель
Используется, если диоды источника света на выбранном кольцевом освещении дают слишком точечный источник света. Фильтр оптического рассеивателя используется для получения однородного освещения поверхностей. Фильтр можно использовать для рабочих расстояний от 150 мм.
Задняя подстветка
Задняя подсветка — это идеальный выбор, когда вы хотите иметь возможность четко видеть объекты при интенсивном освещении. Освещенная площадь составляет 60х90 мм. Общие размеры изделия составляют 103х127 мм.
Комплект подсветки включает в себя:
- Подсветка.
- Базовый блок управления.
Набор для чистки линз
Мы рекомендуем набор для чистки от TAGARNO для регулярного ухода за вашими линзами. Комплект состоит из:
- щетки для воздуходувки.
- чистящей жидкости.
- ткани для линз.
Блок управления FHD XPLUS
Блок управления FHD XPLUS позволяет подключить Ваш микроскоп может делать снимки, управлять видеокамерой напрямую, а также проводить простейшие измерения. Функция разделения экранов позволяет поделить экран на две части. На одной будет отображаться контролируемый объект, на второй Ваш рабочий стол ПК. Вы можете сравнивать изображения, создавать отчеты, строить статистические графики.
Базовый блок управления освещением
Этот базовый блок управления для внешних источников освещения дает вам возможность управлять кольцевым , задним и коаксиальным освещением с помощью цифрового микроскопа TAGARNO.
Блок управления освещением
Расширенный блок управления отличается от базового блока управления, который может сегментировать свет различными способами и одновременно контролировать больше параметров освещения.
Блок управления XKEY
Блок управления XKEY предназначен для контроля кратности увеличения и фокусировки. Предназначен для микроскопов FHD PRESTIGE, FHD TREND, FHD UNO, FHD ZAP и FHD ZIP. Система интуитивно понятная и не потребует никакого времени на освоение.
Ножной переключатель
Позволяет регулировать кратность без использования рук. Идеально при пайке под микроскопом и других работах, когда используются обе руки. Ножной переключатель используется только совместно с XLINK или XPRO блоками управления.
Мониторы
- Монитор 22 "FULL HD черный.
- Монитор 24 "FULL HD черный.
Чтобы получить максимально возможное качество изображения, важно правильно выбрать монитор.
- Формат панели: 16: 9.
- Тип панели: TN.
- Вход: DVI и HDMI.
- Формат сигнала: HD1080p.
Программное обеспечение
- Активационный ключ для измерения объектов. Приложение предлагает такие функции, как измерения точка-точка, окружность, угол и площадь, а также выполнение расширенных калибровок, коррекция объектива, текст, аннотации стрелок и другие.
- Активационный ключ для Focus Stacking. Функция Focus stacking позволяет создавать одно изображения высокой четкости, послойно накладывая изображения с разным фокусом друг на друга.
- Активационный ключ "Водяной знак". Позволяет маркировать документацию с изображениями непосредственно с микроскопа: текст, изображение, дату, время, поле зрения, а также имя микроскопа и серийный номер в качестве отпечатка на изображении.
- Активационный ключ модуля "Контрольные линии" (Работает только вместе с модулем измерений). Приложение Verification lines предоставляет вам возможность проверять качество объектов, размещая вертикальные и / или горизонтальные линии в виде слоя поверх вашего объекта.
- Активационный ключ модуля "Сравнение". Позволяет проверять образец на эталонное изображение несколькими способами, захват эталонного изображения, живого изображения с наложением эталонного изображения.
Программное обеспечение Tagarno Measurement Application позволяет выполнять измерения прямо на экране монитора. Реализованы следующие измерительные функции:
- точка – точка
- окружность
- угол
- площадь
К изображениям можно добавлять текстовые и стрелочные аннотации для большей наглядности. Данные сохраняются непосредственно на карточку памяти в микроскопе или на подключенный ПК. При использовании интерфейса USB 3.0 возможна передача на ПК несжатого видео в формате FULL HD 1080p / 60 fps.
