Цифровой или оптический микроскоп?
Когда дело доходит до сравнения цифровых и оптических микроскопов, выбор в конечном итоге зависит от конкретных потребностей и предпочтений пользователя. Оптические микроскопы были традиционным выбором на протяжении веков, предлагая превосходную четкость и увеличение. Цифровые микроскопы используют камеры и компьютерные экраны для отображения увеличенного изображения. Это позволяет легко обмениваться данными и анализировать их.
"Поле зрения" как критерий выбора микроскопа?

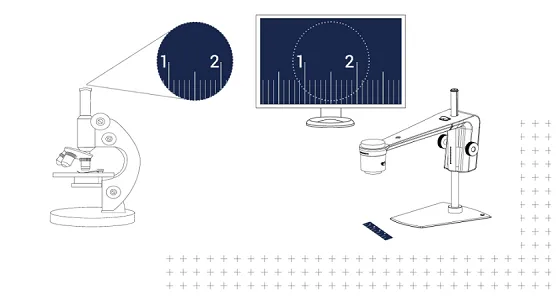

Поле зрения - количество миллиметров, которое вы будете видеть в ширину видимой части изображения при взгляде в окуляр традиционного оптического микроскопа или при взгляде на монитор цифрового микроскопа (Рисунок 1).
Рисунок 1.
При одинаковой кратности увеличения объекта, на цифровом и на оптическом микроскопе, используя цифровой микроскоп Вы сможете увидеть большую площадь исследуемого объекта из-за соотношения сторон широкоэкранной камеры 16:9 с цифровым микроскопом.
Кратность увеличения на цифровом микроскопе - выражение того, во сколько раз исследуемый образец, воспроизводимый на мониторе больше реального образца. Чем больше кратность увеличения вы выберете, тем меньше будет поле зрения, и чем ниже кратность увеличения, тем больше будет поле зрения.
При работе с цифровым микроскопом и 22-дюймовым монитором Вы получите большую область обзора, чем при использовании оптического микроскопа с той же кратностью увеличения.
Приведем пример фактического уровня поля зрения на микроскопе, во всем диапазоне цифровых микроскопов TAGARNO поле зрения варьируется от 409,0 мм до 0,8 мм. В оптическом микроскопе степень увеличения определяется путем умножения увеличения объектива на увеличение окуляра. Поскольку цифровой микроскоп не имеет окуляра, степень увеличения определяется по тому, во сколько раз исследуемый образец увеличивается при воспроизведении на мониторе.
Кратность увеличения цифрового микроскопа против кратности увеличения оптического микроскопа, что лучше?
Стандартный оптический микроскоп имеет окуляр, эквивалентный монитору размером 10 дюймов, тогда как цифровые микроскопы часто используют 22-дюймовый монитор в качестве стандарта и совместимы с еще большими мониторами, телевизорами и даже проекторами.
Если рассматривать только поле зрения кратность увеличения на цифровом микроскопе, будет примерно на 100% выше, чем кратность увеличения при использовании оптического микроскопа.

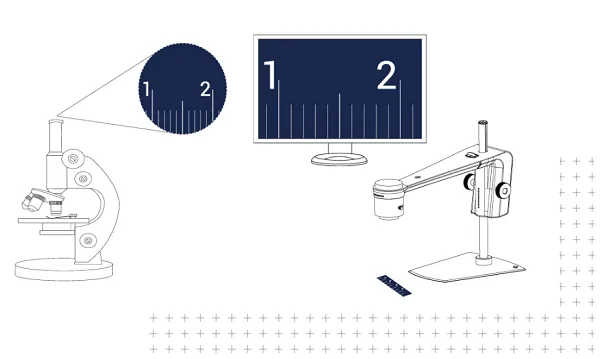

Как показано на Рисунке 2, увеличение 40x на цифровом микроскопе цифровой системы будет соответствовать 20x на оптической системе - как правило, в зависимости от марки микроскопа могут возникать незначительные различия.
Рисунок 2.
Размер поля зрения можно использовать в качестве ориентира для визуализации различий.
Если вы привыкли работать при определенном уровне поля зрения на оптическом микроскопе и хотите работать на том же уровне на цифровом микроскопе, например, из-за проблем с валидацией, соответствие очень легко обеспечить. Поле зрения можно определить, поместив метрическую линейку под микроскоп, увеличив масштаб до желаемой степени увеличения и посчитав, сколько миллиметров вы видите слева направо. Как только вы узнаете размер желаемого поля зрения, поместите линейку под цифровой микроскоп, увеличивайте масштаб (при необходимости смените линзы) до тех пор, пока не достигнете того же поля зрения.
Что влияет на кратность увеличения?
Чтобы рассчитать кратность увеличения, вам нужно знать:
- Размер используемого монитора
- Минимальное и максимальное поле зрения (в направлении X) на этом мониторе
Используемый монитор очень важен, потому что размер монитора будет определять, как сильно Вы можете увеличивать и уменьшать масштаб. Иными словами Вы можете достичь более низкого и более высокого уровня увеличения при использовании 27-дюймового монитора, чем при применении 24-дюймового монитора.
Пример: TAGARNO FHD Prestige с объективом +10 (ахроматическим) может увеличить объект в 129 раз на 24-дюймовом мониторе. Но он может увеличить 145 раз на 27-дюймовом мониторе и 116 раз на 22-дюймовом мониторе.
Как рассчитать кратность увеличения для цифрового микроскопа?
Формула довольно проста: просто разделите ширину монитора с минимальным FOV (угловое пространство, которое видит человеческий глаз при неподвижной голове и зафиксированном взгляде), чтобы найти минимально возможный уровень увеличения. Затем разделите ширину монитора с максимальным FOV, чтобы найти максимально возможный уровень увеличения.
Пример: TAGARNO PRESTIGE с объективом +10 (ахроматическим) и 24-дюймовым монитором.
Чтобы найти минимально возможный уровень увеличения, необходимо 531 мм (ширина монитора) разделить на 125,1 (минимальный FOV), что составляет примерно 4,2 x. Чтобы найти максимально возможный уровень увеличения, вы делите 531 мм (ширина монитора) на 4,1 (максимальный FOV), что примерно равно 129x.
Это означает, что исследуемый объект может быть увеличен от 4,2 до 129 раз при использовании FHD Prestige с объективом +10 (ахроматическим) на 24-дюймовом мониторе.
Ниже приведена таблица с уровнями увеличения для каждого из объективов, которые предлагает компания TAGARNO с применением 24-дюймового монитора. В таблице показано, как каждый объектив имеет различные диапазоны уровней увеличения. Какой микроскоп и какую линзу вы должны выбрать, зависит от вашего объекта исследования и от того, какая кратность увеличения вам нужна.
Линза/ микроскоп TAGARNO | ZAP | ZIP | TREND | PRESTIGE |
+2 | 0.8x – 26x | – | – | |
+3 | 1.3x – 40x | – | 1.3x – 40x | – |
+4 | 1.7x – 53x | 1.7x – 53x | 1.7x – 53x | 1.7x – 53x |
+5 | 2.2x – 66x | – | 2.2x – 66x | 2.2x – 66x |
+10 | 4.3x – 133x | – | 4.3x – 133x | 4.3x – 133x |
+25 | – | – | 11x – 330x | 11x – 330x |
+50 | – | – | 21x – 660x |
Посетите демонстрационный зал НПО ДиОД, ознакомьтесь подробнее с работой цифровых микроскопов TAGARNO и сделайте для себя вывод, что лучше цифровой микроскоп или оптический.
Когда дело доходит до выбора между цифровым и оптическим микроскопом, это в конечном итоге зависит от ваших потребностей и предпочтений. Преимущество цифровых микроскопов заключается в возможности подключения к другой электронике и аксессуарам, что позволяет легко захватывать изображения и делиться ими. С другой стороны, оптические микроскопы предлагают более традиционный опыт и представляет универсальный вариант для научных исследований или образовательных целей.
