Использование цифрового микроскопа в электронной промышленности

Оптические микроскопы, обычно считающиеся альтернативой увеличительным лампам, имеют недостаток - маленькое поле зрения, которое ограничивает вашу рабочую зону и тем самым затрудняет работу оператора под микроскопом. Цифровые микроскопы — это отличная альтернатива, которая приносит много больших преимуществ не только для конкретного пользователя, но и для компании в целом.

Ниже остановимся подробнее на некоторых из них.

Контроль качества поступающих изделий и готовой продукции

Одним из основных процессов при приемке поступающих для производства электронных компонентов или печатных плат - визуальный контроль продукции. С помощью цифрового микроскопа, в процессе контроля качества, можно проверить и зафиксировать (на цифровом носителе) результаты проверки, это помогает обеспечить предприятие только качественными комплектующими и упрощает ведение рекламационной работы, в случае необходимости. При отправке готовой продукции или при передачи ее из цеха в цех, проводится контроль качества сборки, в этом процессе так же не заменим цифровой микроскоп, результаты контроля видны на мониторе и это дает однозначную картину и решает спорные моменты, зачастую возникающие, между технологами предприятия и сотрудниками контроля качества.

Сотрудникам отдела контроля качества должны быть предоставлены перечни и описания неприемлемых визуальных дефектов продукции, таких как трещины, сколы, отсутствия маркировки или дефекты поверхности. Использование цифрового микроскопа позволяет инспектору быстрее обнаруживать дефекты продукта, проверяя увеличенные изделия используя при этом изображение качества FULL HD.

Предотвращение ошибок или дефектов в производимых продуктах и предотвращение проблем при предоставлении услуг Заказчикам являются обычными проблемами для поставщиков услуг по контрактной сборке электроники. Цифровые микроскопы, интегрированные в систему обеспечения качества в производственных и научно-исследовательских отделах, часто могут сыграть важную роль в устранении этих проблем.

Обеспечение качества с помощью цифрового микроскопа также может быть использовано инженерами-исследователями, которым необходимо проверить прототип платы вручную, поскольку в настоящее время нет процедуры автоматического контроля. Этот процесс также называется инспекцией первого продукта и имеет решающее значение для предотвращения проблем с качеством позже, когда продукт попадает в серийное производство, и поэтому ущерб, возможный на этом этапе, гораздо менее значительный.

Визуальный осмотр печатной платы

При проведении визуального контроля печатных плат, собранных печатных плат, разъемов или других электронных компонентов цифровые микроскопы позволяют оператору увеличить изображение продукта либо для подтверждения качества, либо для обнаружения ошибок и дефектов и, таким образом, изменить производственный процесс, предотвращая дальнейшие ошибки. Сборка печатной платы состоит из нескольких этапов, на которых визуальный контрольный может быть необходим для выявления проблем с качеством.

Например, вы можете использовать цифровой микроскоп для:

• проверки целостности дорожек металлизации на печатной плате;
• на участке контроля нанесения паяльной пасты;
• проверки правильности установки компонентов на плате;
• контроль паянных соединений после оплавления в печи и т.д.

Цифровые микроскопы TAGARNO имеют в своем составе программу Focus stacking, которая специально разработана для уменьшения размытости и создания сверхчеткого изображения. Сотрудники НПО ДиОД готовы продемонстрировать работу этой системы в демонстрационном зале компании.

Ремонт и доработка печатных плат

Использование цифрового микроскопа вместо традиционных инструментов увеличения для ремонта и / или доработки дефектных печатных плат улучшает удобство работы оператора и помогает более эффективно контролировать качество благодаря большой рабочей области и отображению изображений в реальном времени. После того, как печатная плата была идентифицирована как неисправная во время контроля качества, ремонт и доработка, скорее всего, будут включать ручную пайку. Однако из-за миниатюризации компонентов, например, смартфоны и планшеты, применение традиционных инструментов, таких как увеличительные лампы и оптические микроскопы, становятся недостаточными или нецелесообразными.

Использование цифрового микроскопа визуального контроля для ремонта неисправных печатных плат помогает оператору работать более эффективно, более расслабленно и комфортно, что неизбежно приводит к повышению производительности.

Цифровой микроскоп TAGARNO отображает живую картинку того, что происходит под камерой без задержки, устраняя моменты раздражения и улучшая условия работы контроля качества.

Преимущества использования цифрового микроскопа

Электронная промышленность-одна из тех отраслей, где Цифровой микроскоп широко используется, особенно в области контроля качества и обеспечения качества. Использование цифрового инспекционного микроскопа для проверки различных электронных компонентов может помочь производителям электроники улучшить качество своей продукции и уменьшить количество ошибок. Вот некоторые из самых больших преимуществ использования микроскопа визуального контроля:

• Высокое качество живого изображения

Исследуйте образец, глядя на монитор, который отображает живое изображение объекта под микроскопом. Эта функция позволяет оператору принимать решения и выполнять тесты с большой точностью. При контроле или ремонте печатных плат легко заметить любые ошибки на мониторе с изображением в формате FULL HD с разрешением 1080p и частотой 60 кадров в секунду. Это гарантирует отсутствие задержек или искажений в отображаемых изображениях.

• Документирование результатов контроля очень важно

Документация имеет решающее значение при проверке контроля качества в электронной промышленности. Цифровой микроскоп позволяет захватывать изображения образца и хранить его для различных целей. Независимо от того, хотите ли вы сохранить свое изображение внутри устройства или на USB-накопителе, различные типы форматов, с графикой или без нее, микроскопы TAGARNO дают вам возможность сохранять изображения несколькими способами. Качество изображений в HD качестве. Наличие правильной документации имеет большое значение, поэтому с помощью микроскопов визуального контроля TAGARNO вы можете сохранять изображения в формате full HD, а также использовать различные программные приложения и аксессуары, которые повышают качество вашей документации.

• Мультивидение

Возможность проводить контроль качества печатной платы вместе со своими коллегами, глядя на монитор, подключенный к цифровому микроскопу. Это делает процесс проще и с меньшим количеством ошибок, так как вы можете обсуждать изображение образца или различных его частей в режиме реального времени, избегая субъективность проверки.

• Эргономика

Наличие правильной рабочей позы при пайке или ремонте печатной платы очень важно, так как операторы могут испытывать боли в шее, спине и многие другие проблемы, связанные со здоровьем. При контроле печатной платы с помощью оптического микроскопа оператор может провести весь рабочий день (8 часов) в неудобном положении, что затрудняет его работу, снижает коэффициент полезного действия и вызывает профессиональные болезни. Цифровой микроскоп решает эту проблему, позволяя оператору смотреть на монитор в нормальном положении, в отличие от оптического микроскопа или увеличительной лампы. После использования цифрового микроскопа TAGARNO некоторый заказчики фиксируют меньшее количество больничных листов у своих сотрудников.

Приглашаем Вас в демонстрационный зал НПО ДиОД со своими образцами изделий, для проверки контроля качества их сборки.

Цифровой микроскоп можно усовершенствовать, добавляя в его работу программное обеспечение

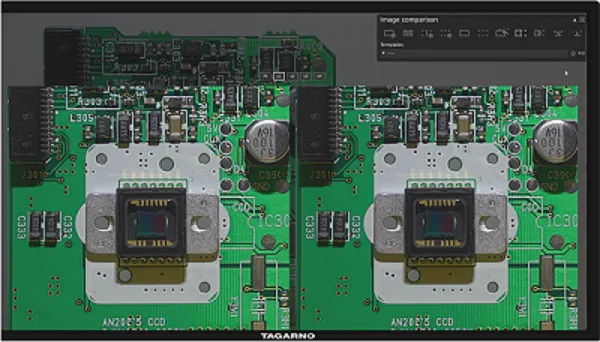

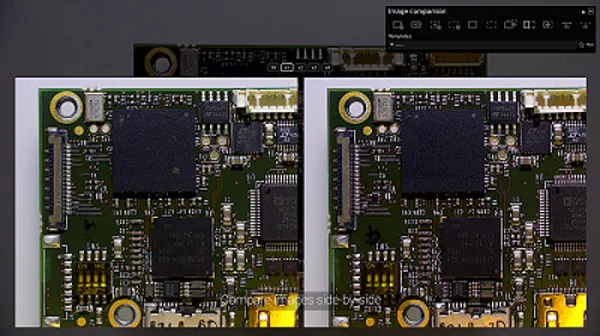

Улучшите контроль с помощью программных продуктов, которые вы можете добавить в свой цифровой микроскоп. TAGARNO разрабатывает решения для цифрового микроскопа, которые помогают сотрудникам контроля качества выполнять свою работу проще и точнее, устраняя субъективность человеческого зрения. Программа сравнение изображений является одним из программных продуктов, которые специалисты TAGARNO разработали для электроники, где оператор может сравнить исследуемый образец с эталоном.

Если у вас уже есть цифровой микроскоп TAGARNO, у вас есть возможность попробовать любое приложение бесплатно в течение 30 дней. Обратитесь к специалистам НПО ДиОД для получения бесплатной, пробной версии программного обеспечения.

Большое количество аксессуаров можно добавить для работы

Добавляя аксессуары к цифровому микроскопу, вы можете упростить процедуру контроля и сделать его точно подходящий под Ваши задачи. Например, при осмотре печатной платы можно использовать круглый наклонный стол, который можно использовать для осмотра различных частей печатной платы под разным углом.

Обновите свой цифровой микроскоп, чтобы улучшить качество контроля, добавив линзы, световые системы, столики, блоки управления и многое другое.

Если у Вас остались вопросы по применению цифровых микроскопов, программных продуктах или применяемых аксессуарах приезжайте в демонстрационный зал нашей компании и протестируйте работу этих систем. После демонстрации Вы можете купить цифровой микроскоп в понравившейся Вам комплектации.
