Обзор паяльного оборудования, используемого для монтажа, демонтажа печатных плат

В чем особенности профессионального паяльного оборудования?

Основные критерии профессионального оборудования для пайки, сделавшее его незаменимым в сфере мелкосерийного производства и обслуживания электроники: абсолютная надежность, безопасность, универсальность, эргономичность, высокий класс точности.

Наиболее востребованное из них: паяльные станции, дозирующие системы, паяльники и термопинцеты, термофены, системы очистки воздуха, другой вспомогательный инструментарий, расходные материалы.

Выполнение каждой задачи требует подбора своего инструмента. Например, выбирая между паяльной станцией и паяльником, стоит учитывать, что в станции есть возможность регулировки температуры нагрева и большой температурный диапазон, что обеспечивает возможность настраивать оборудование на выполнение определенной функции. Однако использовать станцию для пайки можно только стационарно.

Другим не менее востребованным оборудованием является термофен. С его помощью можно работать с мельчайшими SMD-компонентами. Нагнетаемый горячий воздух позволяет равномерно прогреть необходимые участки пайки, фокусируя струю из насадки на нужных элементах. В отдельных случаях, при выпайке SMD компонентов удобно воспользоваться еще одним из инструментария – термопинцетом.

Какой из перечня инструментов выбрать – зависит от уровня сложности и вида проводимых работ по монтажу печатных плат. При этом учитываются не только стоимостные показатели, но и комплектация, технические характеристики, класс точности при настройке и регулировке, время нагрева.

В числе мировых лидеров, более полувека занимающихся разработкой и производством паяльного оборудования и другого вспомогательного инструмента такие компании, как Hakko (Япония), Weller, ERSA, Pro'skit (Тайвань), JBC (Испания), Термопро (Россия). Уникальные технологии производства сделали продукцию этих брендов самыми авторитетными и востребованными на рынке инструмента, используемого для пайки.

Выбирая между продукцией того или иного бренда, стоит знать, в чем их отличия и какие из характеристик делают наиболее оптимальным их использование.

Оборудование Weller

Особенность паяльного оборудования марки Weller – в профессиональном подходе к решению задач узкой специализации.

Оборудование отличается:

• Высокой точностью регулировки температурных показателей в диапазоне от 50° до 450° С, с отклонением не более ±2 %.
• Стабильностью поддержания рабочей температуры, возможностью установления оптимального времени нагрева паяльного жала.
• Широким диапазоном показателей мощности, заявленных в характеристиках. Для эффективной работы нижнее значение должно быть не менее 40 Ватт.
• Разнообразием режимов и функций силовых блоков.
• Удобной и информативной визуальной индикацией.
• Оптимальным расположением температурного датчика.
• Функциональностью. Простота микропроцессорного управления позволяет произвести настройку нескольких одновременно работающих каналов.
• Высоким качеством, ремонтопригодностью, за счет детализации отдельных его составляющих.
• Безопасностью эксплуатации, обеспеченной защитой от статистического ESD разряда, исключающего риск повреждения электростатическим током.
• Возможностью автоматического распознавания подключенных элементов. Основная масса инструмента для пайки Weller подключается к любому из силовых блоков этого же производителя.

Оборудование Hakko

Продукция японского концерна Hakko отличается высоким качеством производства, передовыми технологиями, что в соединении с разумной ценовой политикой и низкой себестоимостью обеспечило ему лидерство на мировом рынке электроинструмента и паяльных устройств.

Важные нюансы, которые обеспечивают оборудованию Hakko лидирующие позиции среди других брендов:

• За счет большого диапазона рабочих мощностей возможность монтажа, как крупные элементы, так и мелкие SMD-компонентов.
• Стабилизация температуры в заявленных пределах, исключающую «плавающую» температуру.
• Исключение возможности термического повреждения электроники, минимальные риски окислительных реакций в головках.
• Наличие ключ-карты, предотвращающего возможность произвольного изменения паяльного режима.
• Наличие индикатора цифрового для контроля рабочих показателей.
• Более 20 профилей наконечников с возможностью их быстрой замены.
• Диапазон температур от 50° до 500° С, с погрешностью не более ±5°.
• Исполнение по стандарту ESD с антистатической защитой.
• Безопасное рабочее напряжение (230 В).

Оборудование ЕRSA

Один из самых широких ассортиментов инструментария для пайки. Немецкая компания ERSA включает профессиональное оборудование, используемое в производственных циклах, и выпускает устройства для обслуживания радиоэлектронной и компьютерной техники.

Сравнивая основные рабочие характеристики устройств, следует выделить следующие моменты:

• Быстрый выход на рабочий режим. Нагревание до 350 градусов происходит за 10 секунд.
• Удобство настройки и управления за счет русификации меню.
• Поддержка температуры в заданном диапазоне от 50° до 450° С, возможность калибровки.
• Демократичная цена.
• Исполнение по стандарту ESD с антистатической защитой.

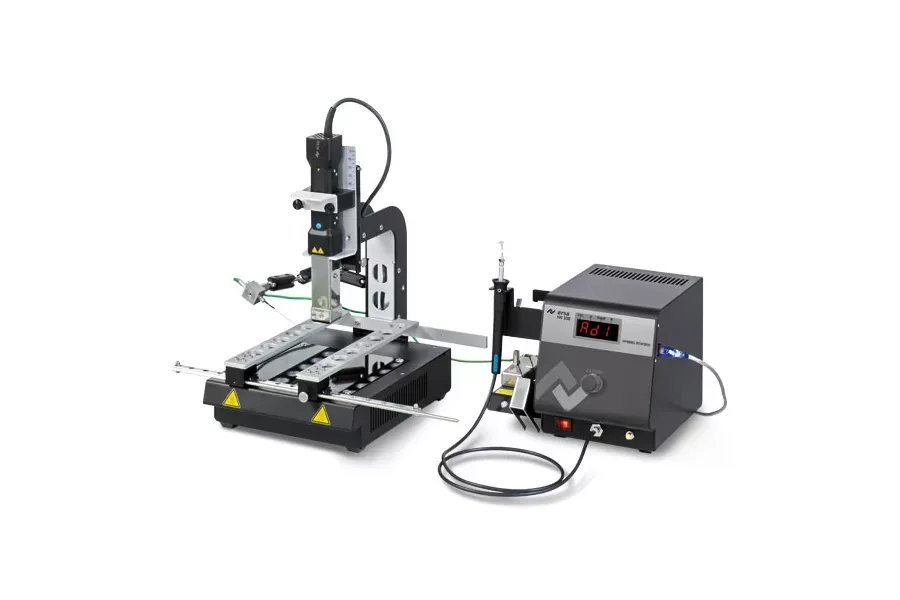

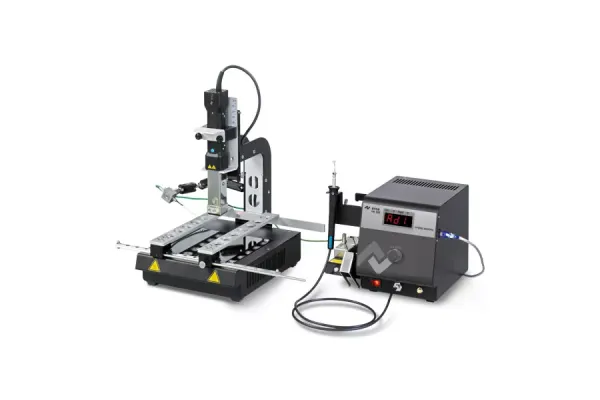

В качестве примера паяльного инструмента, используемого в мастерских по ремонту компьютерной техники, служит станция 0IRHR100A-HP Ersa.

Особенности устройства:

• Комбинированный инфракрасно-термовоздушный нагрев, мощностью 200 Вт.
• Управляемый модуль на основе ИК-излучателя мощностью 800 Вт.
• Столик-держатель плат.
• Штатив для фиксации инструмента над платой.
• USB-кабель.
• Контроль температурных показателей в режиме реального времени от термопары.
• Компактность, многопрофильность, универсальность.

Оборудование Pro'sKit

Паяльный инструмент Pro'sKit позволяет демонтировать и припаивать мельчайшие электрические компоненты плат. Большой ассортимент Проскит позволяет выбрать наиболее подходящий для выполнения технологических задач.

Например, для домашнего использования идеальным инструментом будет станция SS-331B. Она является одним из лидеров продаж в своей линейке.

Особенности устройства:

• Микропроцессорное управление.
• Применение бессвинцового припоя.
• Керамический паяльник.
• Диапазон температур для работы от +160 до +480°С.
• Время разогрева 12 секунд.
• Номинальная мощность – 75 Вт
• Разнообразные настройки, обеспечивающие гибкость в работе.
• Съемный держатель рукояти.
• Компактность.

Выполнение более сложных задач требует подбора инструмента с расширенным диапазоном рабочих характеристик. В качестве примера - станция SS-257B.

Особенности устройства:

• Диапазон рабочих температур от +30 до +500°С, погрешность не более ±10°
• ЖК-экран для контроля рабочих характеристик.
• Энергоемкий нагревательный элемент из стали.
• Блок управления оснащен USB-портом.
• Микропроцессорное управление с возможностью отключения питания.
• Номинальная мощность – 75 Вт.

Оборудование JBC

JBC – одна из ведущих компаний, занимающаяся производством устройств ручной пайки для ремонта плат и других электронных компонентов. В основе большинства устройств – инновационная технология нагрева, обеспечивающая компенсацию тепловых потерь и работу с более низкими температурами. Такие технологии обеспечивают снижение издержек и одновременно увеличение эффективности паяльных устройств до 80%.

Один из примеров – паяльная станция JBC AL-2A.

Особенности устройства:

• Автоматическая подача припоя в процессе пайки.
• Возможность работы одной рукой.
• Настройка подачи припоя по заданным параметрам или непрерывно.
• Инновационная нагревательная система JBC.
• Возможность использования «спящего» режима, настройка в автоматическом или ручном режиме.
• USB разъем для вывода и ввода данных, обновления ПО, контроля работы.
• Исполнение по стандарту ESD с антистатической защитой.
• Диапазон температурных режимов 90 - 450 ºC, с погрешностью ±1,5°С
• Пиковая мощность – 130 Вт.

Помимо паяльных станций в ассортименте испанской JBC большой выбор демонтажных станций с пневматическим или электрическим компрессором, вакуумным паяльником. Они используются для демонтажа и других операций пайки печатных плат, требующих высокой точности.

Оборудование Термопро

В последние годы отечественный рынок паяльного оборудования активно осваивает российская компания Термопро, которая за 15 лет работы составила серьезную конкуренцию немецким и японским брендам.

Помимо более низкой цены в сравнении с импортными аналогами, устройства и инструменты Термопро это:

• Использование инновационных разработок российских ученых.
• Длительность эксплуатации без текущего ремонта и длительный гарантийный период.
• Широкий ассортимент технологического оборудования для пайки и вспомогательных инструментов.
• Универсальность и большая область применения.

Компания выпускает:

• Паяльные станции одно- или двухканальные Альфа.
• Импульсные паяльные станции.
• Вакуумные пинцеты.
• Дозаторы, термостолы.
• Измеритель термопрофилей трехканальный.

Данное оборудование используется для:

• Монтажных операций в ручном режиме с использованием паяльных станций.
• Установки микросхем с малым шагом или микрокомпонентов BJA в заданное по схеме место с использованием видеопозиционирования.
• Пайки BJA-компонентов по термопрофилю автоматически.
• Пайки методом оплавления при соблюдении заданного термопрофиля автоматически.
• Распределения паяльной пасты на контакты.

В качестве примера рассмотрим паяльную двухканальную станцию АЛЬФА-102-АТ ~220 В.

Она комплектуется паяльником и регулируемой петлевой обжигалкой, изолирующей провода с дополнительными приспособлениями для удобства работы: две подставки для паяльника и обжигалки. Инновационная технология динамического терморегулирования автоматически производит дозирование мощности, предотвращая перегрев мелких контактов. В случае необходимости пайки крупногабаритных схем и другого оборудования подача энергии в паяльник увеличивается. В режиме реального времени автоматика отслеживает колебания температуры наконечника с мгновенной подачей необходимого количества энергии на паяльник.

Дополнительное преимущество – русское меню, удобное для настройки параметров и начала работы.

Основные характеристики станции:

• Пиковая мощность – 100 Вт.
• Диапазон температур - 100 - 450 ºC, погрешность ±1,5°С.
• Гарантия – 3 года.

В данном обзоре рассмотрены только некоторые модели из представленного на сайте оборудования.

Все оборудование имеет высокий класс точности, широкий диапазон характеристик, обеспечивающих возможность выполнения разнообразных технологических задач, как при домашнем использовании, так и в качестве профессионального оборудования.
