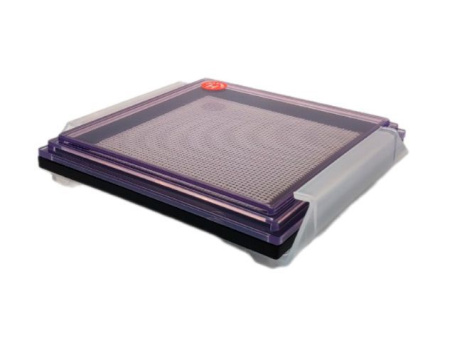

Вакуумный бокс VR-4A-CT-103XL-100 CrysPack предназначен для транспортировки и хранения кристаллов, хрупких устройств, относящихся к полупроводникам, оптоэлектронике, телекоммуникациям и т.д. На поверхности сетки контейнера серии VR нанесена запатентованная гелевая плёнка, которая будет надёжно удерживать компоненты до тех пор, пока не будет создан вакуум под нижней стороной лотка. Созданный вакуум приводит к тому, что гелевая плёнка принимает форму сетки, а это уменьшает удерживающую силу между гелем и устройством, т.к. площадь контакта уменьшается, что и позволяет легко снимать изделие с помощью вакуумного пинцета или захвата.
После удаления вакуума эластичная гелевая плёнка возвращается в исходное положение и надёжно удерживает оставшиеся изделия. Треи (лотки) серии VR являются многоразовыми, поэтому процесс удержания и высвобождения можно выполнять многократно на одном и том же трее (лотке). Вакуумирование нижней части лотка требуется только во время изъятия изделий. Вакуум не используется при загрузке изделий на поверхность гелевой плёнки.
VR-4A-CT-103XL- это вакуумный бокс серии A для 4-дюймовых пластин с антистатической прозрачной верхней крышкой, черным лотком, прозрачной клипсой. Липкий гелевый слой на дне коробочки степени адгезии H (High). Артикул вида CPK VR-ХX-X-X-X-X складывается из нескольких составляющих:
типа, цвета и материала контейнера, степени липкости нижней поверхности, размера сетки.
Расшифровка артикулов CrysPack
- Первые две буквы указывают на вид контенейра, определяющего его предназначение. VR - вакуумный бокс ; M - мембранная коробочка; S - клеевая коробочка; L - бокс для оптики; SP - бокс с мягким поролоновым вкладышем; W- бокс для хранения и транспортировки пластин.
- XX - показатель для вакуумных коробочек и боксов для оптики (VR, L), у других серий этот показатель отсутствует. У вакуумных он состоит из цифры и буквы:
- цифра обозначает размер стороны контейнера в дюймах (2 или 4 дюйма),
- буква - A или B указывает на способ фиксации коробочки.
Серия A - это съемные коробочки с отдельным фиксатором (клипсой).
Серия B - это коробочки с откидывающейся крышкой и застежкой. - X - следующий показатель обозначает цвет и материал внешней коробочки:
VR-XA-CB Токопроводящий контейнер: черная крышка, черный токопроводящий лоток, черный разъем. VR-XA-CC Черная проводящая верхняя крышка, цветной токопроводящий лоток, черный разъем. VR-XA-CT Антистатический контейнер: прозрачная верхняя крышка, черный проводящий лоток, прозрачный разъем. VR-XB-CBB Токопроводящий черный контейнер: коробочка, черный лоток. VR-XB-CCC Проводящая полностью черная антистатическая коробочка, проводящий черный лоток. VR-XB-CTT Антистатическая прозрачная коробочка, проводящий черный лоток. - Степень липкости слоя имеет буквенное обозначение и делится на 4 типа: XL - Extra Low, L - Low, M - Middle, H - High.
- Следующий параметр - это информация по сетке. Небольшое количество точек контакта обеспечивает меньшую удерживающую силу. При выборе геометрии сетки задача состоит в том, чтобы использовать сетку с наименьшим количеством нитей, насколько это возможно, сохраняя при этом полную поддержку изделия в режиме вакуумной разблокировки.
Следует отметить, что недостаточное количество точек контакта сетки для данного размера изделия может привести к наклону изделия после создания вакуума, а это может привести к проблемам с выгрузкой или захватом изделия вакуумным пинцетом или захватом.
Размер сетки влияет только на производительность выгрузки изделий и только тогда, когда контейнер находится в режиме вакуумной разблокировки. Так же следует отметить, что размер сетки не влияет на силу удержания изделия, когда лоток находится в режиме удержания. - Последний параметр - информация о рисунке сетки, количестве и размере. Например, если последнее число в артикуле вакуумного контейнера 100, то это значит, что сетка 10х10, общее количество ячеек - 100, ячейка для кристалла размером 3х3 мм.
| Размер компонента (X) | Рекомендуемая сетка | Рекомендуемый уровень удерживающей силы (клейкости) геля | |||
мм | мкм | Полированная поверхность | Травлённая поверхность | ||
| 10 ≤ X < 15 | 254 ≤ X < 381 | 195 | XL | L | |
| 15 ≤ X < 20 | 381 ≤ X < 508 | 137 | XL | L | |
| 20 ≤ X < 35 | 508 ≤ X < 889 | 103 | XL | L | |
| 35 ≤ X < 60 | 889 ≤ X < 1524 | 76 | XL | L | |
| 60 ≤ X < 110 | 1524 ≤ X < 2794 | 33 | L | M | |
| 110 ≤ X | 2794 ≤ X | 16 | M | M | |
