Антистатический вакуумный бокс VR-2A-CB-103L CrysPack предназначен для транспортировки и хранения кристаллов, электронных устройств. На поверхности сетки контейнера серии VR нанесена запатентованная гелевая плёнка, которая будет надёжно удерживать компоненты до тех пор, пока не будет создан вакуум под нижней стороной лотка. Созданный вакуум приводит к тому, что гелевая плёнка принимает форму сетки, а это уменьшает удерживающую силу между гелем и устройством, т.к. площадь контакта уменьшается, что и позволяет легко снимать изделие с помощью вакуумного пинцета или захвата.
После удаления вакуума эластичная гелевая плёнка возвращается в исходное положение и надёжно удерживает оставшиеся изделия. Контейнеры серии VR являются многоразовыми, поэтому процесс удержания и высвобождения можно выполнять многократно на одном и том же трее (лотке). Вакуумирование нижней части лотка требуется только во время изъятия изделий. Вакуум не используется при загрузке изделий на поверхность гелевой плёнки.
VR-2A-CB-103L - это вакуумный бокс серии A со стороной 2 дюйма с антистатической черной верхней крышкой, токопроводящим черным лотком и черным разъемом. Липкий слой на дне лотка степени адгезии M (Middle). Артикул вида CPK VR-ХX-X-X-X-X складывается из нескольких составляющих: типа, цвета и материала контейнера, степени липкости нижней поверхности, размера сетки.
Расшифровка артикулов CrysPack
- Первые две буквы указывают на вид контенейра, определяющего его предназначение. VR - вакуумный бокс ; M - мембранная коробочка; S - клеевая коробочка; L - бокс для оптики; SP - бокс с мягким поролоновым вкладышем; W- бокс для хранения и транспортировки пластин.
-
XX - показатель для вакуумных коробочек и боксов для оптики (VR, L), у других серий этот показатель отсутствует. У вакуумных он состоит из цифры и буквы:
- цифра обозначает размер стороны контейнера в дюймах (2 или 4 дюйма),
- буква - A или B указывает на способ фиксации коробочки.

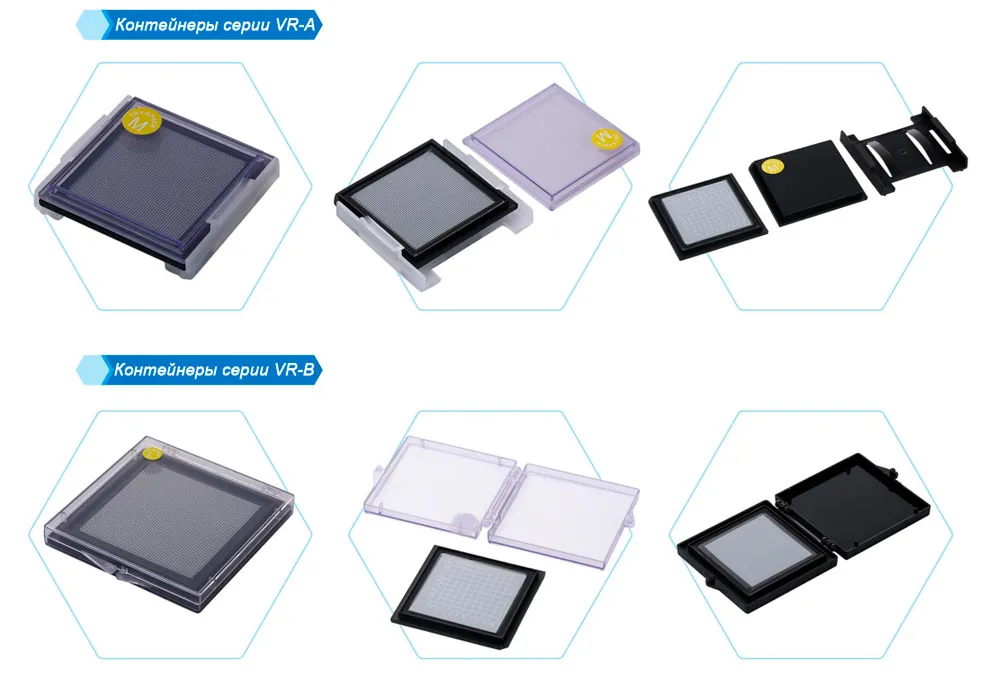

Серия A - это съемные коробочки с отдельным фиксатором (клипсой).
Серия B - это коробочки с откидывающейся крышкой и застежкой. -
X - следующий показатель обозначает цвет и материал внешней коробочки:
VR-XA-CB Токопроводящий контейнер: черная антистатическая крышка, черный токопроводящий лоток, черный разъем. VR-XA-CC Черная проводящая верхняя крышка, цветной токопроводящий лоток, черный разъем. VR-XA-CT Антистатический контейнер: прозрачная верхняя крышка, черный проводящий лоток, прозрачный разъем. VR-XB-CBB Токопроводящий черный контейнер: коробочка, черный лоток. VR-XB-CCC Проводящая полностью черная антистатическая коробочка, проводящий черный лоток. VR-XB-CTT Антистатическая прозрачная коробочка, проводящий черный лоток. - Степень липкости слоя имеет буквенное обозначение и делится на 4 типа: XL - Extra Low, L - Low, M - Middle, H - High.
- Следующий параметр - это информация по сетке. Небольшое количество точек контакта обеспечивает меньшую удерживающую силу. При выборе геометрии сетки задача состоит в том, чтобы использовать сетку с наименьшим количеством нитей, насколько это возможно, сохраняя при этом полную поддержку изделия в режиме вакуумной разблокировки.
Следует отметить, что недостаточное количество точек контакта сетки для данного размера изделия может привести к наклону изделия после создания вакуума, а это может привести к проблемам с выгрузкой или захватом изделия вакуумным пинцетом или захватом.

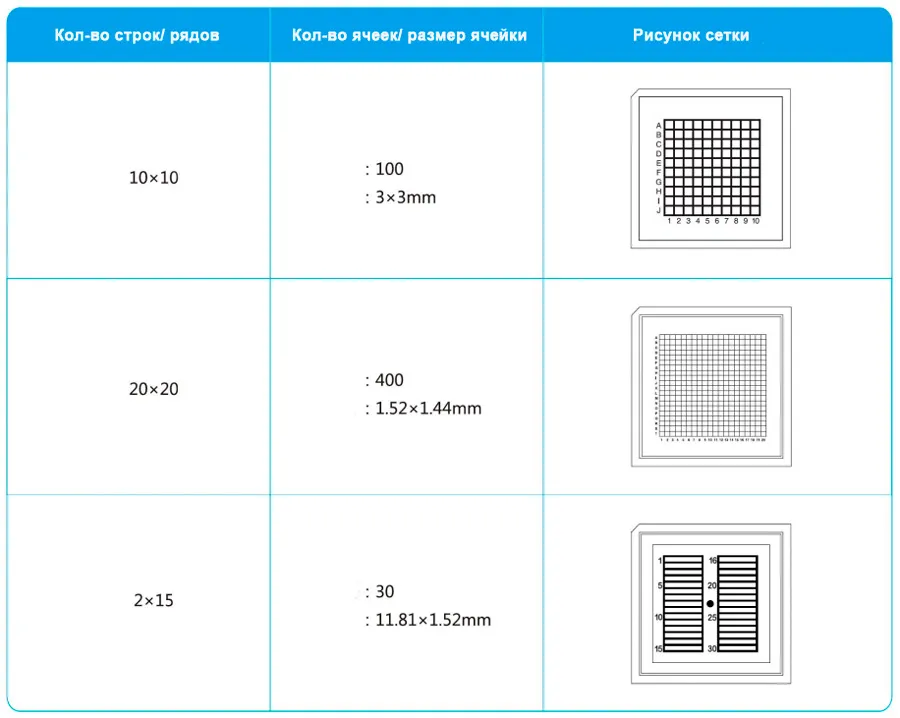

Размер сетки влияет только на производительность выгрузки изделий и только тогда, когда контейнер находится в режиме вакуумной разблокировки. Так же следует отметить, что размер сетки не влияет на силу удержания изделия, когда лоток находится в режиме удержания. - Последний параметр - информация о рисунке сетки, количестве и размере. Например, если последнее число в артикуле вакуумного контейнера 100, то это значит, что сетка 10х10, общее количество ячеек - 100, ячейка для кристалла размером 3х3 мм.
| Размер компонента (X) |
Рекомендуемая сетка |
Рекомендуемый уровень удерживающей силы (клейкости) геля | |||
|
мм |
мкм |
Полированная поверхность | Травлённая поверхность | ||
| 10 ≤ X < 15 | 254 ≤ X < 381 | 195 | XL | L | |
| 15 ≤ X < 20 | 381 ≤ X < 508 | 137 | XL | L | |
| 20 ≤ X < 35 | 508 ≤ X < 889 | 103 | XL | L | |
| 35 ≤ X < 60 | 889 ≤ X < 1524 | 76 | XL | L | |
| 60 ≤ X < 110 | 1524 ≤ X < 2794 | 33 | L | M | |
| 110 ≤ X | 2794 ≤ X | 16 | M | M | |
