Описание
Внешний вид
Регулятор скорости оборотов представляет собой компактное электронное устройство в виде открытого электронного блока прямоугольной формы, покрытого влагозащитным лаком. На электронном блоке расположен радиатор, установленный на MOSFET-транзисторы для отвода тепла, и конденсатор, установленный на силовые контакты платы с проводами. От устройства отходят:
- два силовых провода для подключения к источнику питания;
- два сигнальных провода для управления от контроллера полёта.
- Четырехслойная печатная плата из стеклотекстолита FR4 TG170 и медной фольги;
- Радиатор: алюминий (материал: АМг3 1,0 ГОСТ 21631-2019).
- Провода многожильные медные, с силиконовой изоляцией:
- Провод 14 AWG класс гибкости 6, t max 200 градусов
- Провод 20 AWG класс гибкости 6, t max 200 градусов
- Припой ПОС-61 ГОСТ 21931-76;
- Термоклей силиконовый теплопроводный.
Комплектность поставки
- Регулятор оборотов электродвигателя (ESC) - 1 шт.;
- Упаковка: пакет антистатический - 1 шт.;
- Этикетка - 1 шт.;
- Инструкция по эксплуатации - 1 шт. (при наличии).
Состав изделия:
- Электронный блок с установленными силовыми и управляющими компонентами;
- Радиатор;
- Термоусадочная трубка/защитное покрытие;
- Конденсатор электролитический емкостью 560-1000 мкФ;
- Силовые и сигнальные провода с силиконовым покрытием.
Основные технические (конструктивные) характеристики:
- Номинальный постоянный ток: 65А (варианты: 10А, 35А, 45А, 50А);
- Пиковый ток в течение 10 сек.: 75 А (варианты: 15А, 45А, 55А, 60А);
- Рабочее напряжение: от источника питания 2-6S: от 7.6 до 25.2 В;
- Поддерживаемый тип двигателя: бесколлекторный (BLDC);
- Поддержка режимов работы: PWM, OneShot, DShot;
- Защита от перегрева.
Назначение, применение, размещение и положение изделия
Назначение: Регулятор скорости предназначен для управления скоростью вращения бесколлекторных двигателей с неявно выраженной полярностью (BLDC двигателей для систем вентиляции, воздуходувов, БПЛА и других систем с потребностью в высокой скорости потоков воздуха). Рассчитан на эксплуатацию с учетом принудительного воздушного охлаждения.

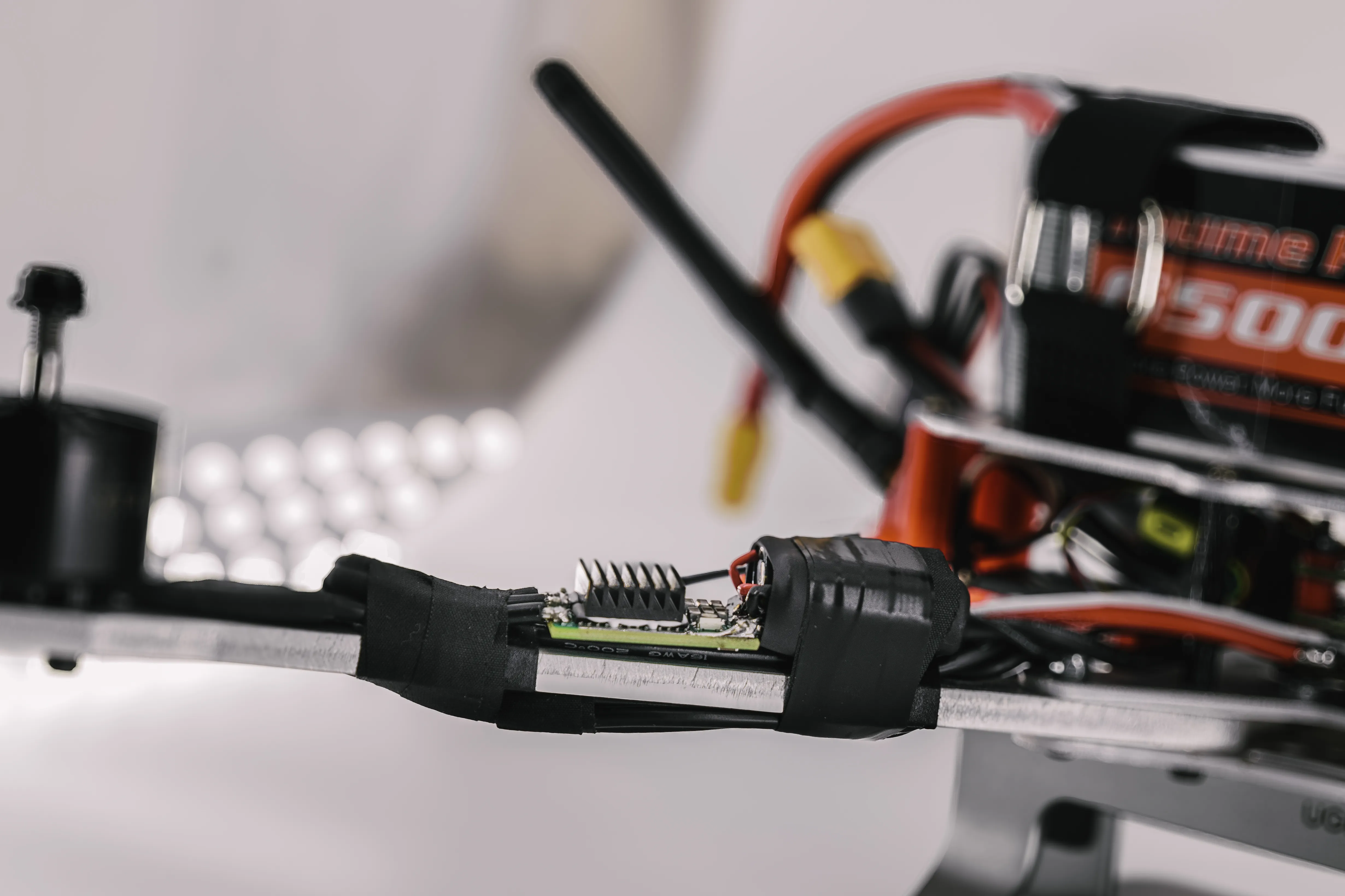

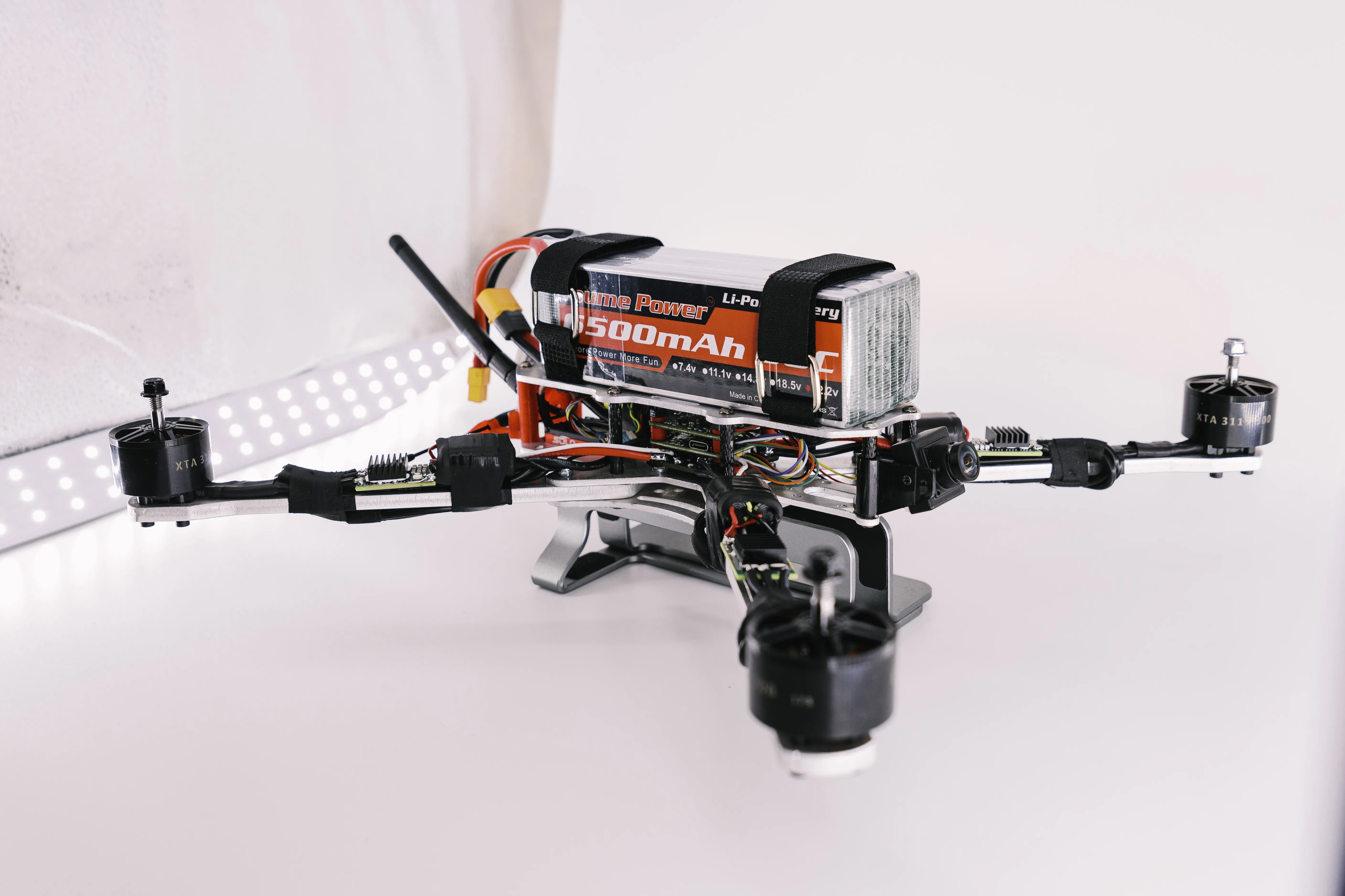

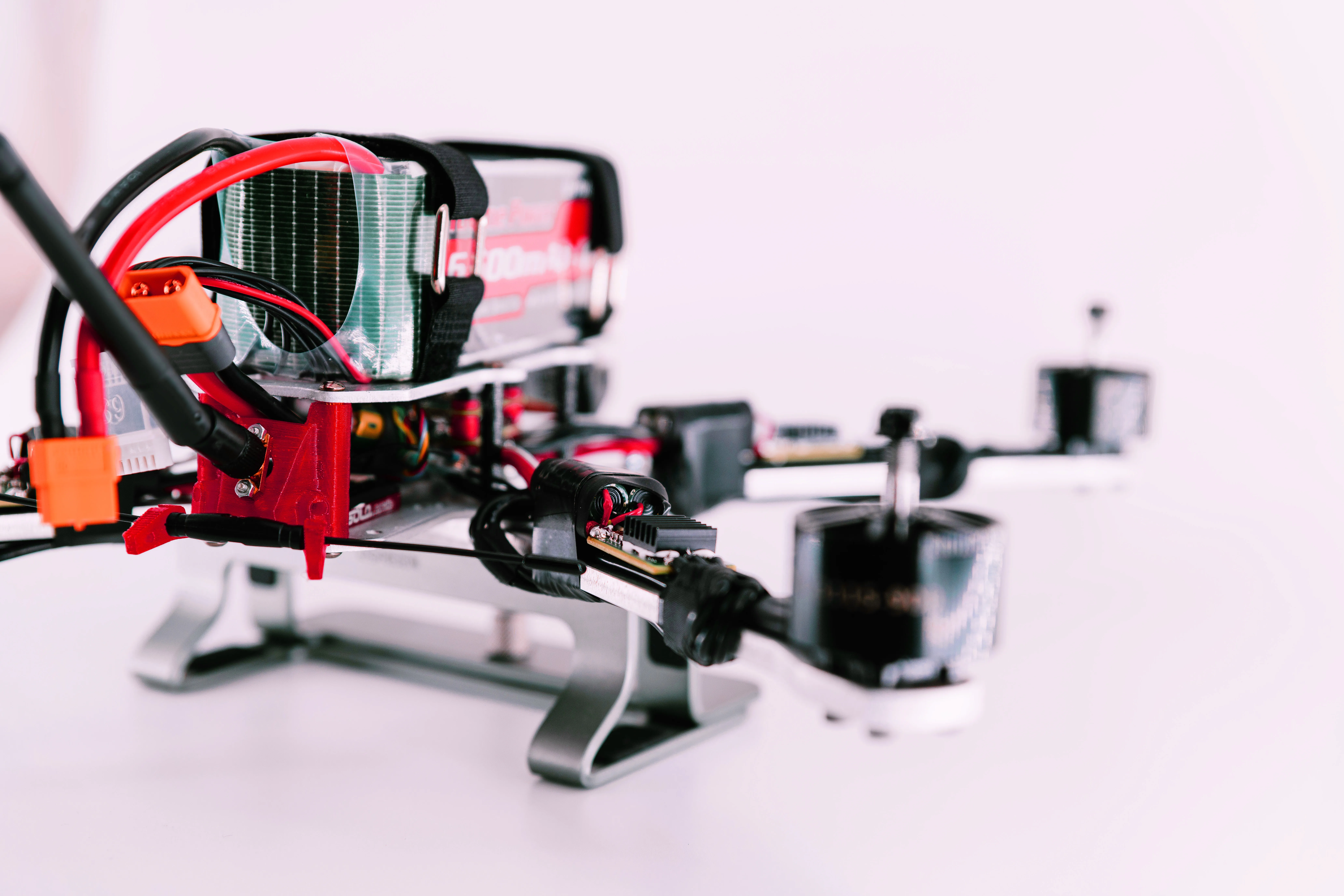

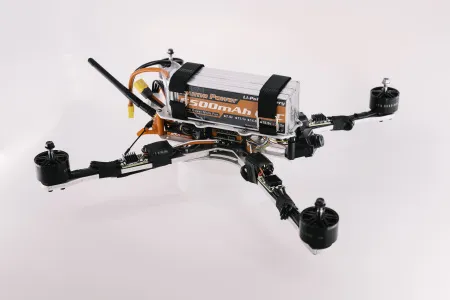

Применение: используется в составе системы управления BLDC двигателя, в частности в составе БПЛА, моделях самолётов, вертолётов и другой беспилотной технике.

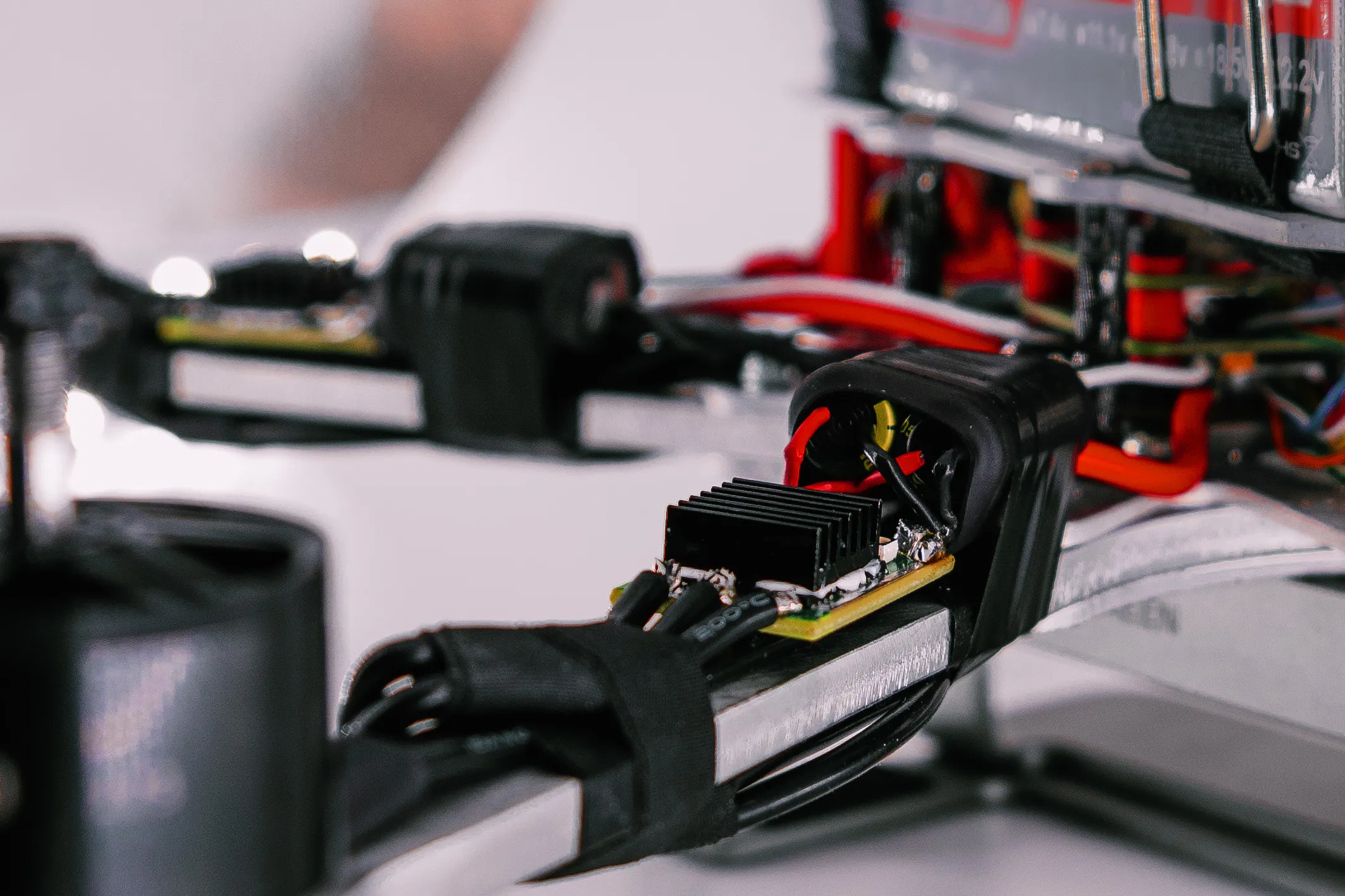

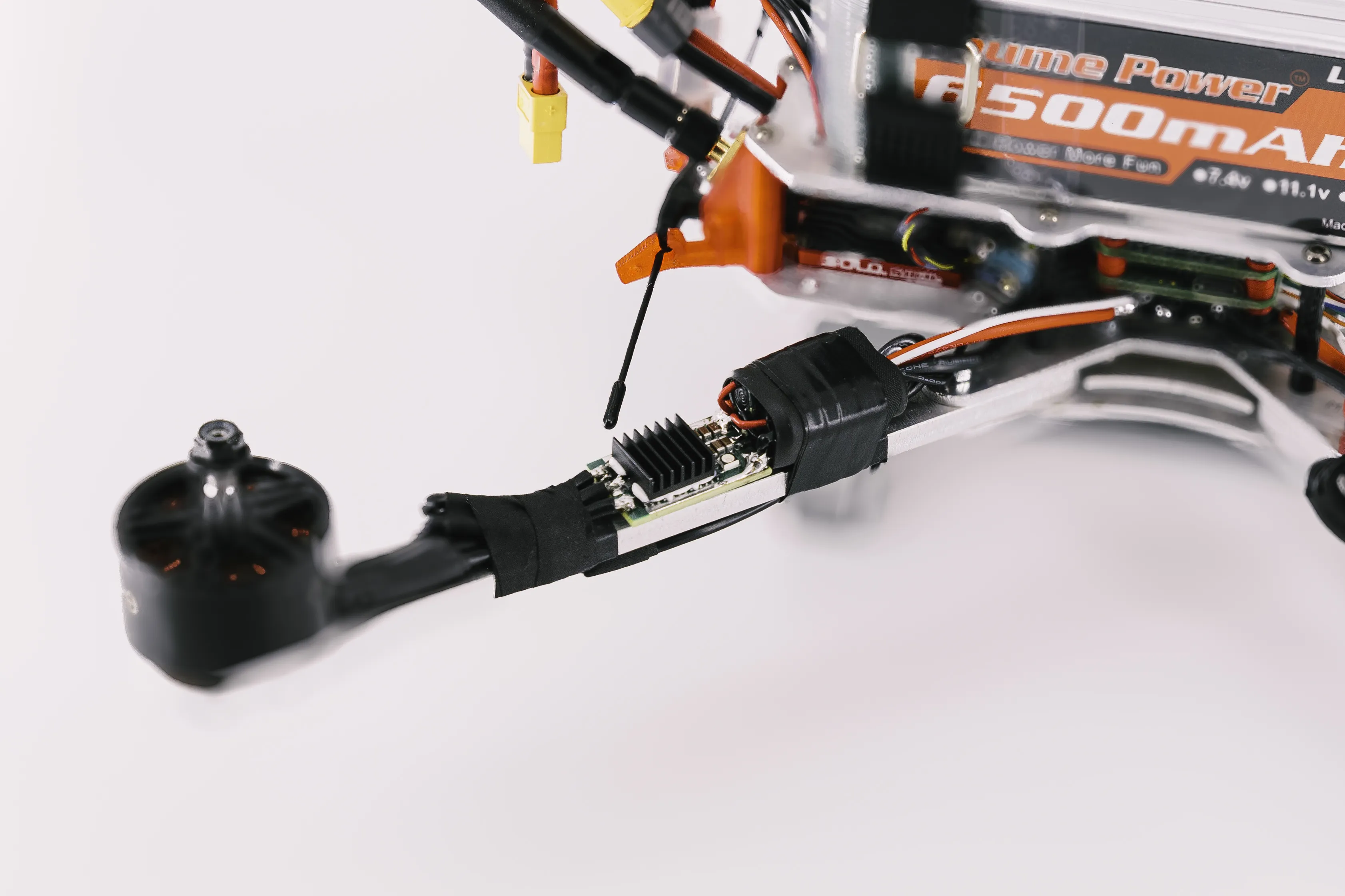

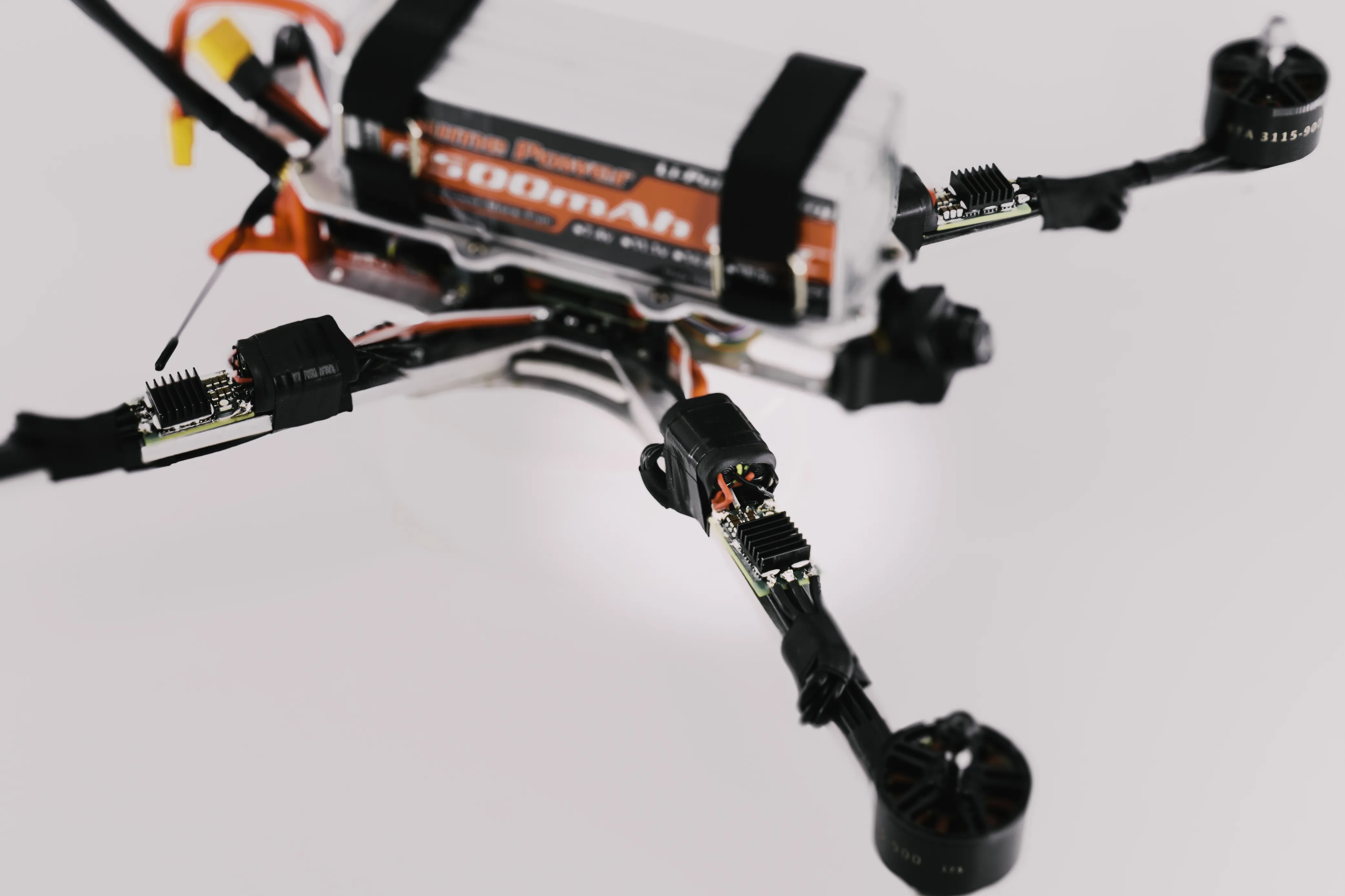

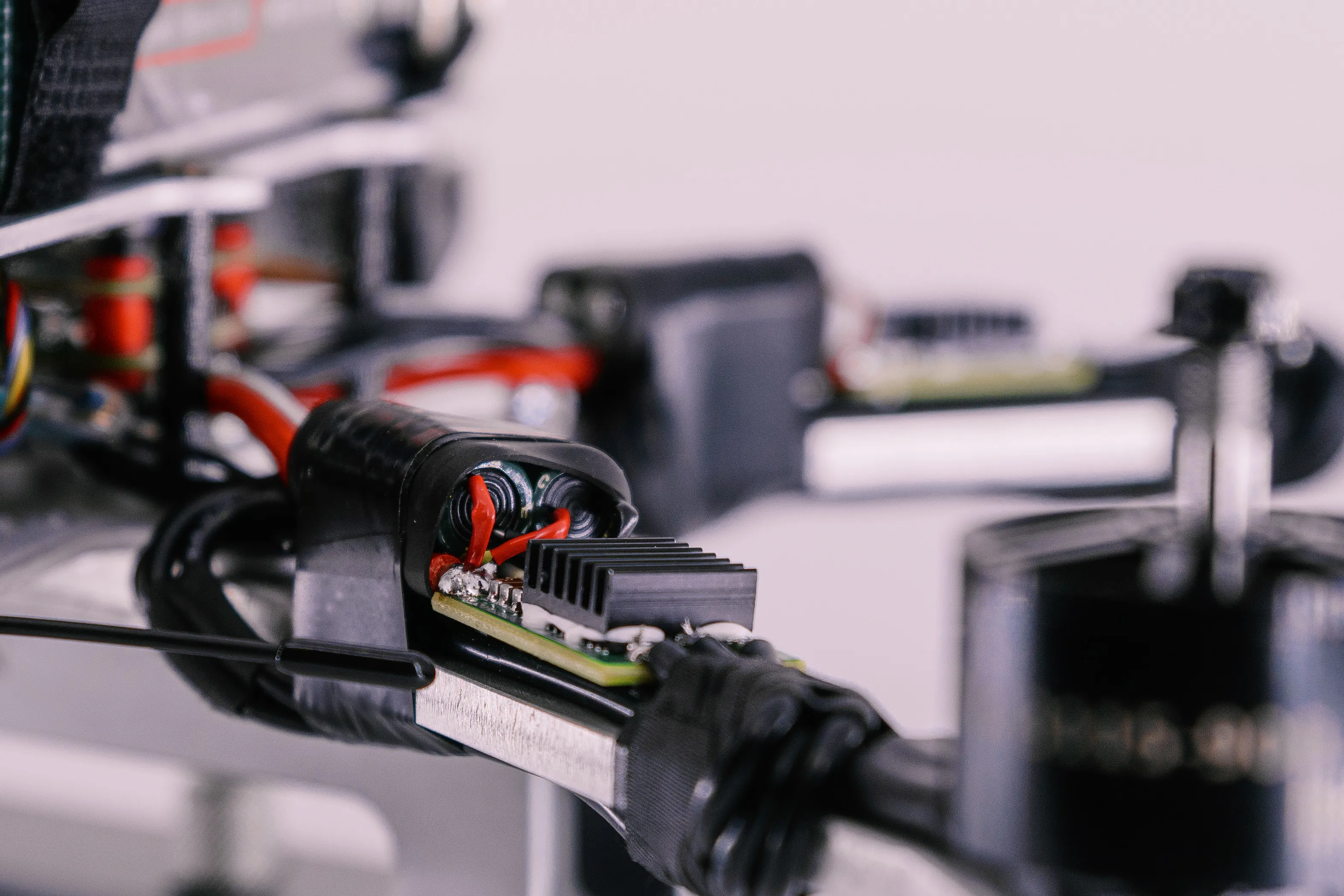

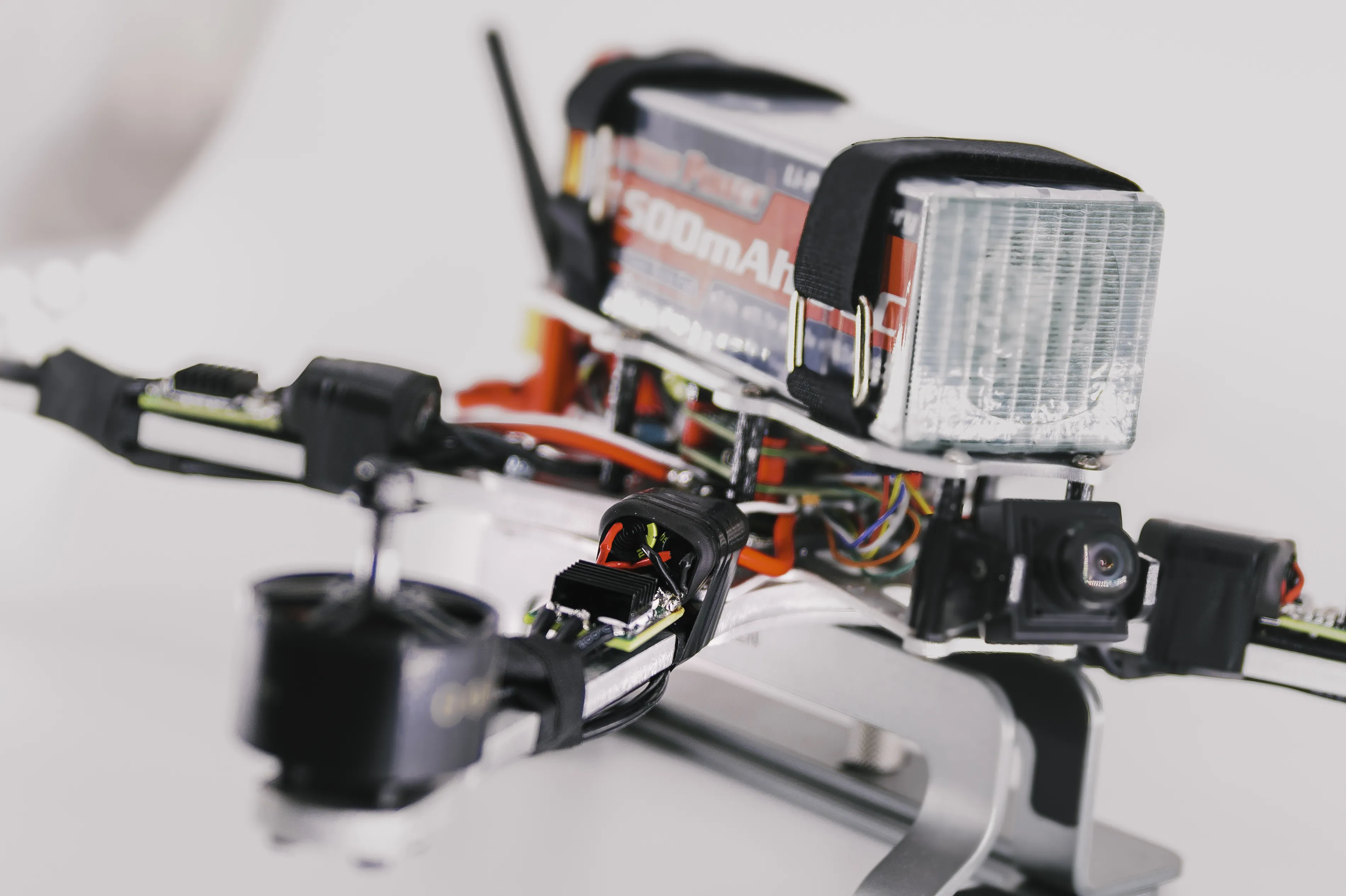

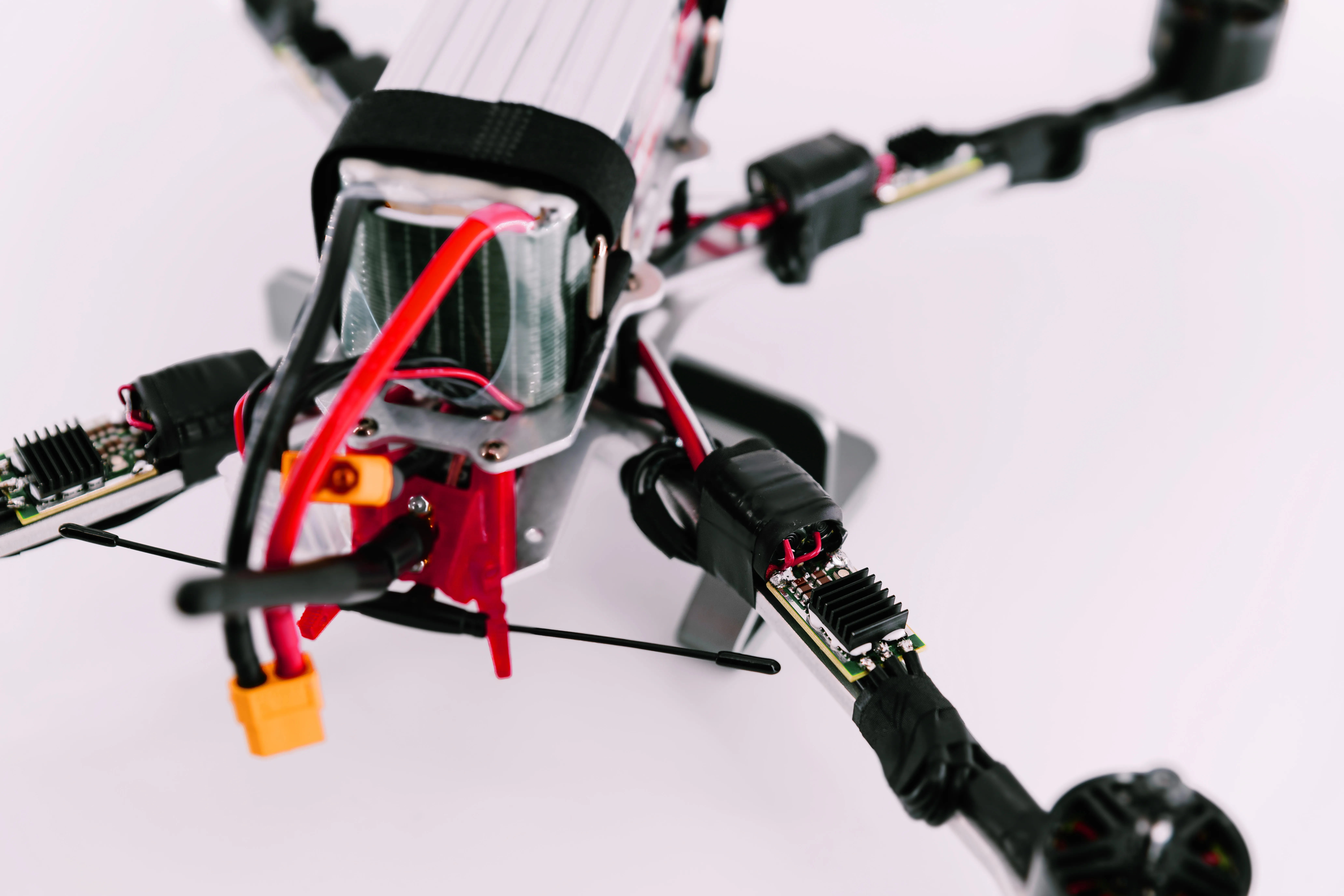

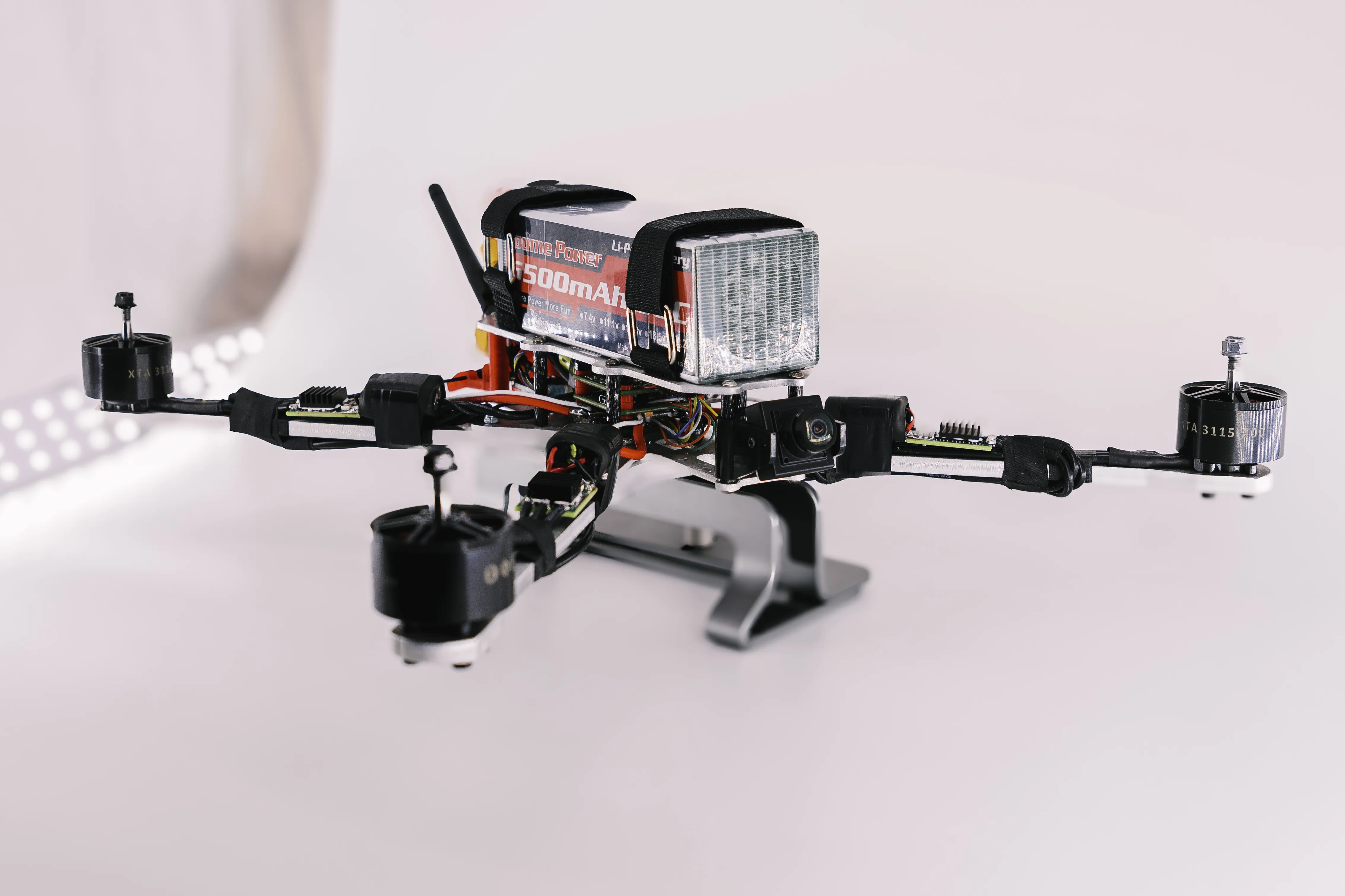

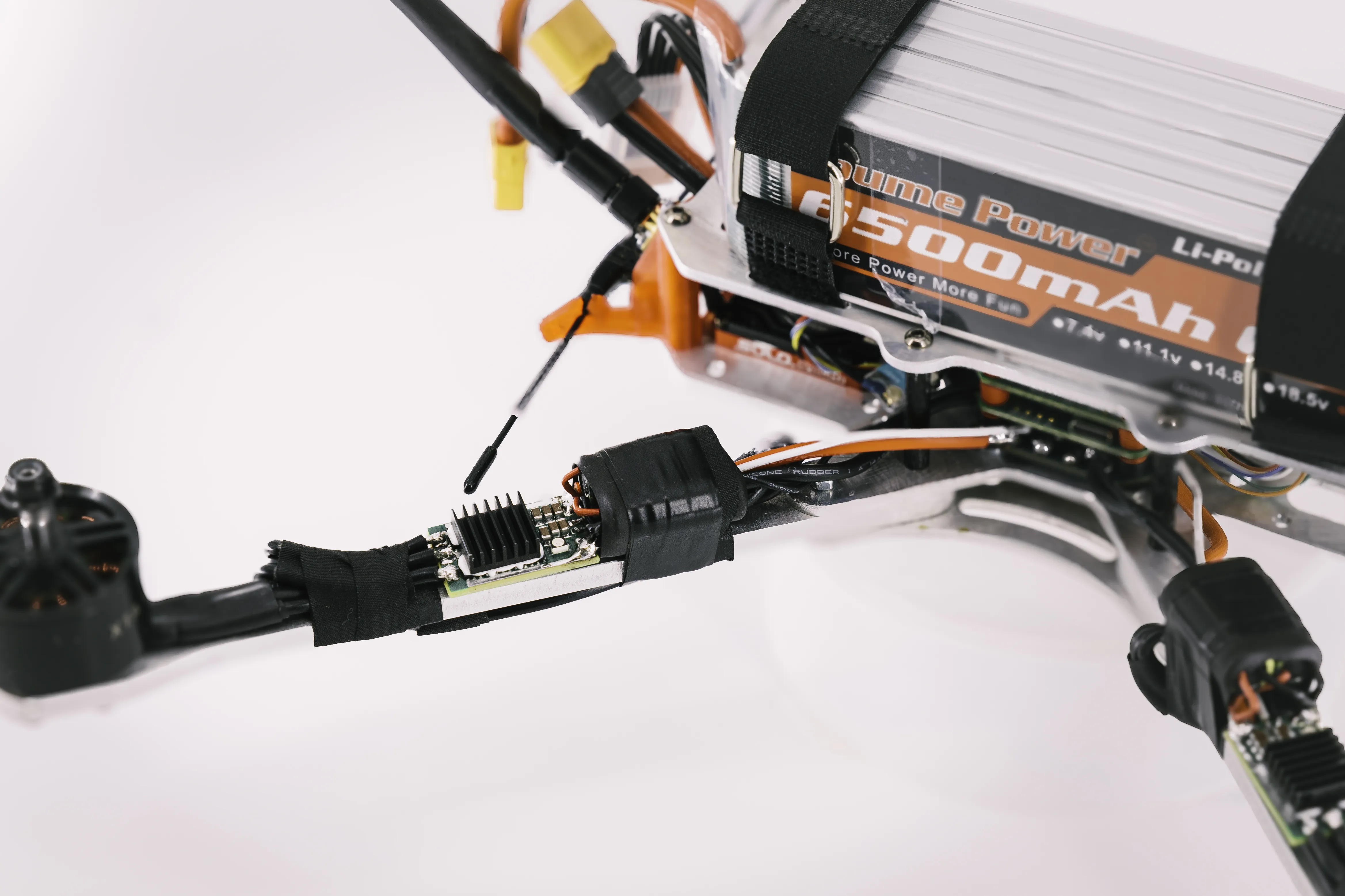

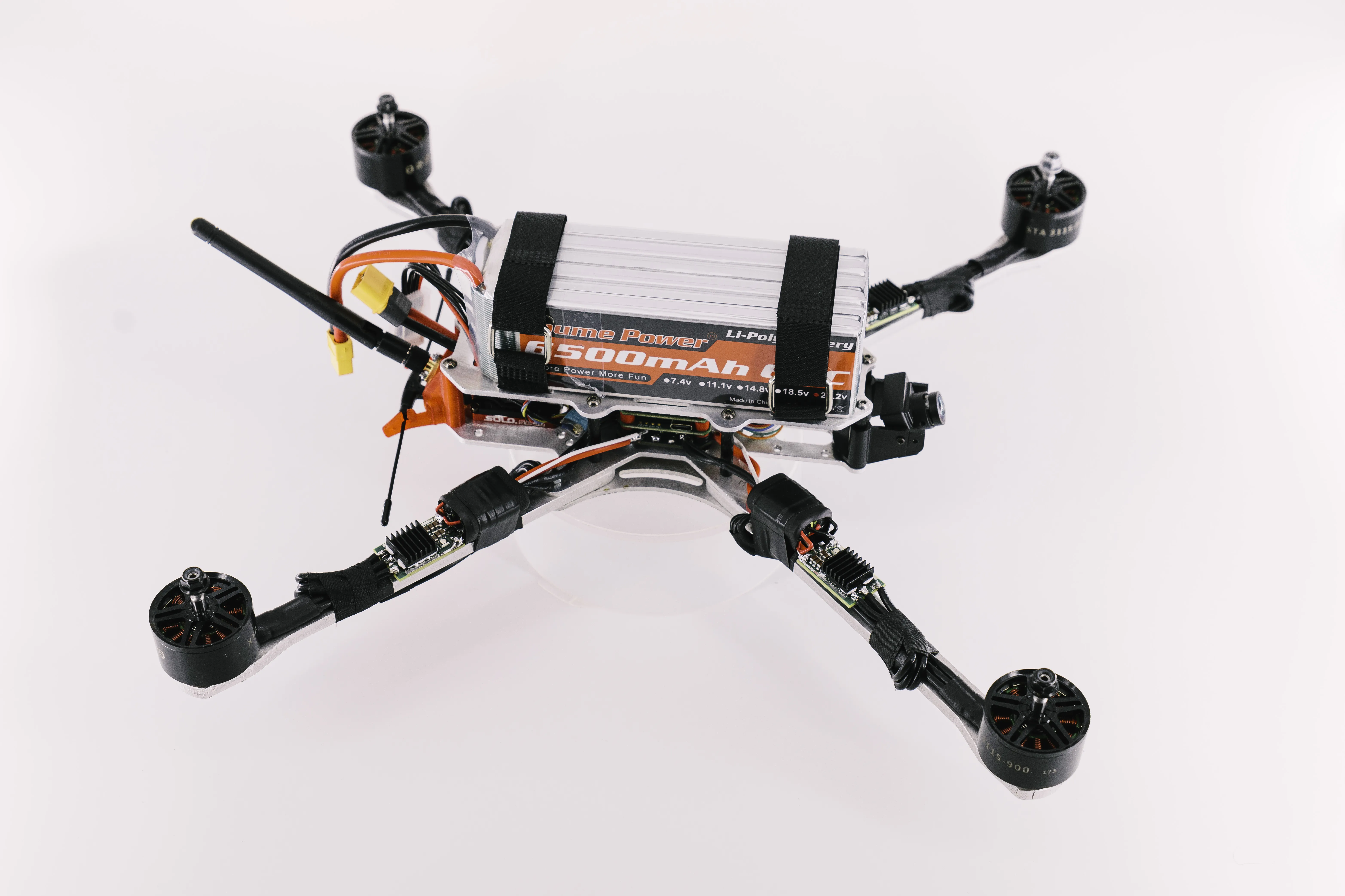

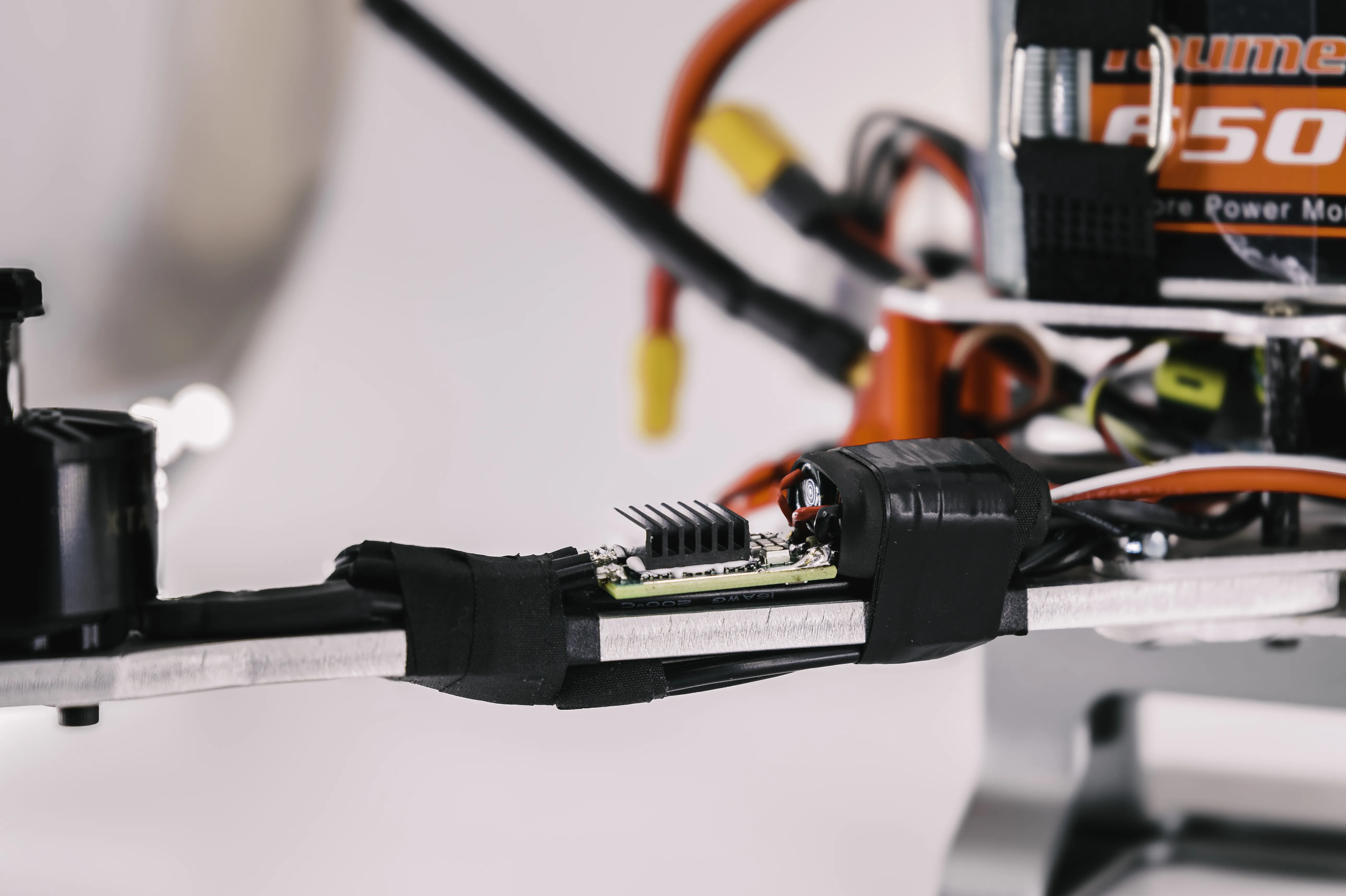

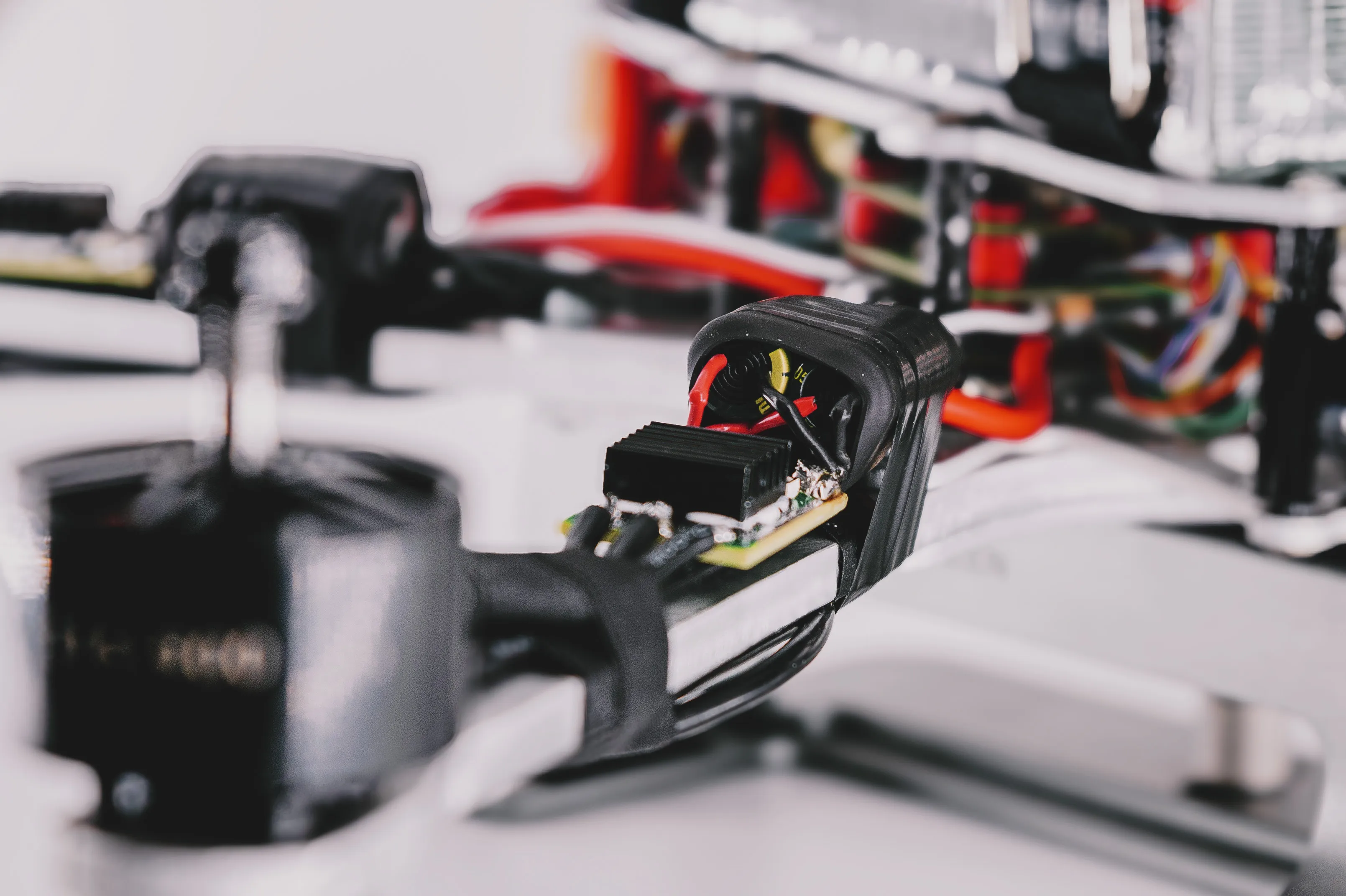

Размещение и положение: устанавливается на элементе конструкции устройства в местах обтекания воздушным потоком управляемого электродвигателя. Фиксация осуществляется с помощью стяжек, винтов, или термоусадочной трубки, за провода припаянные к электронному блоку с обоих сторон электронного блока изделия, в зависимости от конструкционной особенности варианта исполнения конструкции аппарата.
Сведения о маркировке:
Наименование или обозначение модели: ЧПК 65 (варианты: ЧПК 10, ЧПК 35, ЧПК 45, ЧПК 50);
Функциональное назначение:
Регулятор оборотов предназначен для преобразования входного сигнала (ШИМ/цифрового) в управляющие импульсы, подаваемые на обмотки бесколлекторного двигателя, что позволяет регулировать его обороты в зависимости от команд управляющего блока.
Массогабаритные характеристики (для справки) (ДхШхВ и вес):
- Длина: 227 мм
- Ширина: 18,8 мм
- Высота: 5,4 мм
- Масса: 22 г
