Часто задаваемые вопросы при выборе антистатической упаковки

1. Какой срок годности антистатических пакетов?

При правильном хранении антистатических пакетов их срок годности может достигать 5 лет. Однако, если возникают сомнения в правильности их хранении, перед использованием пакетов следует провести их тестирование и утилизировать любые пакеты, результаты тестирования которых окажутся сомнительными. При хранении антистатической упаковки, обязательно используйте принцип FIFO First In First Out (первый пришел, первый ушел).

2. Что такое осушитель?

Осушитель или силикагель используется для поглощения влаги из воздуха внутри влагонепроницаемых пакетов. Осушитель поглощает пары влаги из воздуха, оставшегося внутри этого влагозащитного антистатического пакета после того, как он был запакован. Любая влага, которая проникает в антистатический пакет, также будет поглощена. Осушитель остается сухим на ощупь даже когда он полностью пропитан парами влаги.

3. Как покупать осушитель?

Осушитель (силикагель) поставляется в упаковках, защищенных от внешнего воздействия влаги, чтобы осушитель оставался сухим во время транспортировки или хранения. Как правило, он расфасован по пакетам, изготовленным из пластика или крафтовой бумаги весом 5, 10, 20 или более грамм. Часть упаковки приобрести нельзя, нарушение внешней упаковки может привести к сокращению сроков хранения.

4. Почему электроника чувствительна к влаге?

Определенные виды электронных компонентов, называемые «компонентами для поверхностного монтажа» или SMD, устанавливаются на печатную плату путем пайки. Корпус SMD выполнен из пластика, который впитывает влагу из воздуха. Когда корпус нагревается во время пайки, влага внутри превращается в пар и может повредить корпус компонента, когда пар испаряется. Сохранение SMD сухим перед пайкой помогает избежать его повреждения.

5. Сколько осушителя нужно использовать?

Существует несколько различных способов, которые Вы можете использовать при расчете количества силикагеля:

Например, Метод 1 (согласно MIL-P-116)

Количество единиц осушителя= 0,011 x площадь пакета в квадратных дюймах

Пример: возьмём антистатический влагозащитный пакет 10 дюймов (25 см) x 20 дюймов (50 см). Площадь антистатического пакета со сторонами 10 дюймов x 20 дюймов x 2 дюйма = 400 квадратных дюймов (1016 см). Применение формулы Единицы = 0,011 x 400 квадратных дюймов = 4,4. Используйте 4,5 пакета с силикагелем.

Для подробного расчета необходимого количество силикагеля, с применением других методов обратитесь к специалистам НПО ДиОД.

6. Как использовать силикагель с антистатическими пакетами?

Силикагель или осушитель используется, как правило, с влагозащитными антистатическими пакетами. Пакетики с силикагелем укладываются в антистатический пакет после чего происходит его запайка или вакуумирование с помощью вакуумного упаковщика. При необходимости в пакет можно добавить индикатор влажности.

7. Как правильно подобрать размер антистатического пакета?

Для правильного подбора антистатического пакета необходимо измерить изделие, которое должно упаковываться в пакет и далее произвести расчет по формуле:

Для влагозащитных пактов, ориентировочно

Ширина пакета = толщина изделия + ширина изделия + 25 мм

Длина пакета = толщина изделия + длина изделия + 76 мм.

Для розовых и розовых пузырчатых пакетов, ориентировочно:

Ширина пакета = толщина изделия + ширина изделия + 76 мм

Длина пакета = толщина изделия + длина изделия + 76 мм.

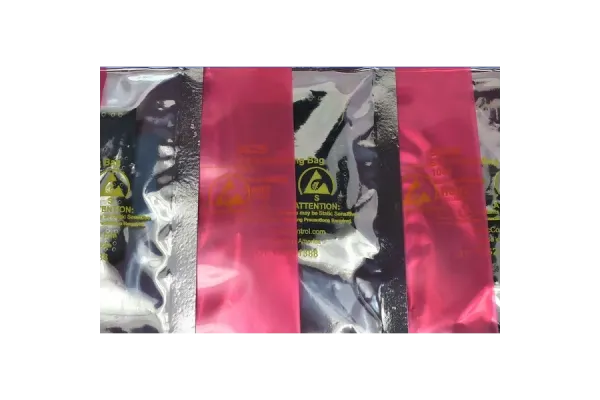

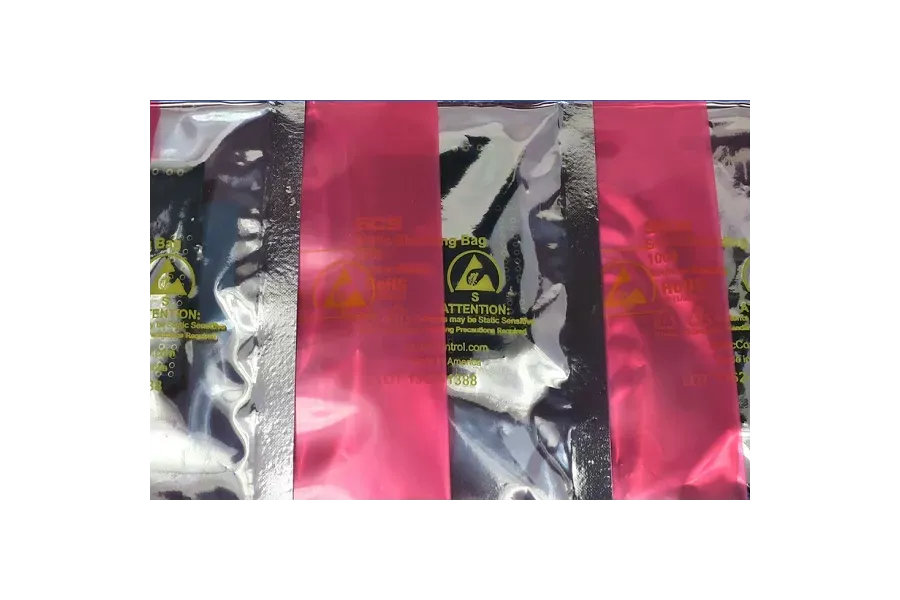

8. Какие бывают антистатические пакеты и в чем их различие?

Различают несколько видов антистатических пакетов:

• Антистатические розовые полиэтиленовые пакеты;
• Антистатические розовые пузырчатые пакеты;
• Черные токопроводящие пакеты;
• Металлизированные ESD пакеты;
• Влагозащитные металлизированные пакеты;
• Металлизированный антистатический пузырчатый пакет.

Подробнее о назначении каждого вида антистатических пакетов мы писали ранее.
