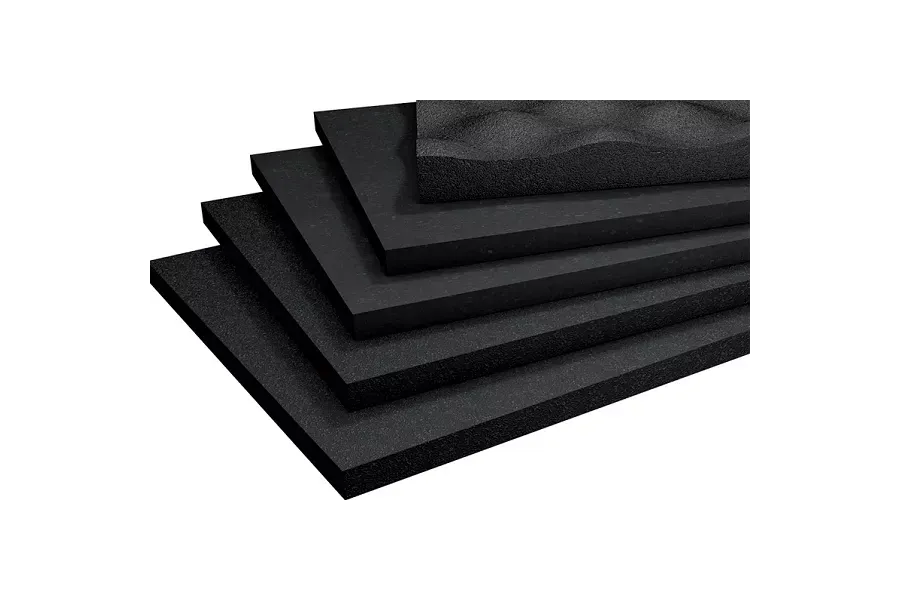

Антистатический поролон виды и назначение
Перемещение или транспортировка ЭКБ, чувствительной к электростатическому разряду, требует упаковки, защищающей от электростатических явлений.
Различают два вида транспортировки в зоне, защищенной от электростатического разряда и за ее пределами.
В зоне, защищенной от электростатического разряда, согласно требованиям ГОСТ Р 53734.5.3-2013 (МЭК 61340-5-3:2010), в качестве контактирующей упаковки применяют рассеивающие или проводящие материалы. За пределами такой зоны, перемещение чувствительной к электростатическому разряду ЭКБ, осуществляется в комплексной упаковке, внутренняя или контактирующая упаковка выполняется из рассеивающего или проводящего материала, а внешняя должна обеспечивать экранирование электростатического разряда.
Области применения для диссипативного (токорассеивающего) поролона:
- Выравнивание (уравнивание) потенциалов между выводами печатных плат или микросхем;
- Электрические соединения в портативной электронике;
- Датчики и электрические разъемы;
- EMI экранирование корпусов;
- Упаковка и защита LCD дисплеев;
- Производство ESD чувствительных изделий;
- Пылезащитное уплотнение;
- Защита от вибрации и амортизация при транспортировки.
Для транспортировки электронных компонентов, печатных плат или модулей в качестве контактирующей упаковки применяется в том числе и токопроводящий или токорассеивающий поролон нескольких типов.

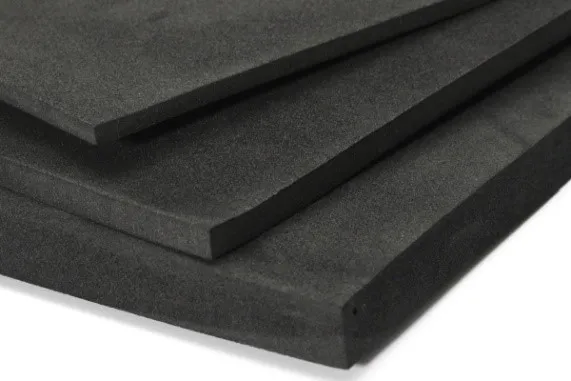

Поролон тип IXPE

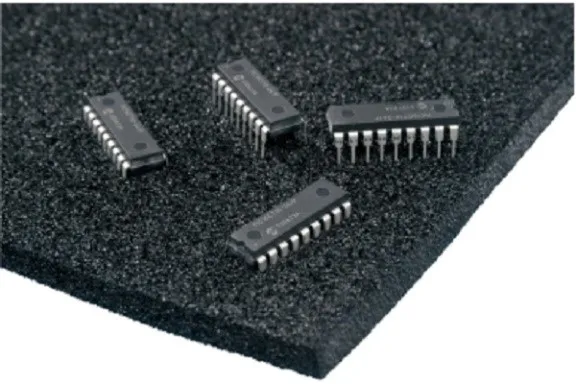

Поролон тип IXPE - химически сшитый поролон на основе полиэтилена низкой плотности обладает высокой прочностью и плотностью, низкой теплопроводностью, низким влагопоглощением, длительным сроком эксплуатации, высокой стойкостью к химическим воздействиям и хорошими показателями поглощения вибрации. Поролон такого типа предназначен для обеспечения механической и ESD защиты электронных компонентов удерживая их за выводы, которые утоплены в него. Поролон тип IXPE приводит вставленные выводы электронных компонентов и контакты к эквипотенциальному значению при этом не вызывает коррозии.
Характеристики
- Плотность 200 кг/м3
- Цвет черный
- Материал плотный имеет закрытые поры и глянцевую поверхность.
- Толщина 6, 10 мм.
Токопроводящий
- Поверхностное сопротивление до 104 Ω
- Объемное сопротивление до 104 Ω•см
Антистатический
- Поверхностное сопротивление 104—1011 Ω
- Объемное сопротивление 104—1011 Ω•см

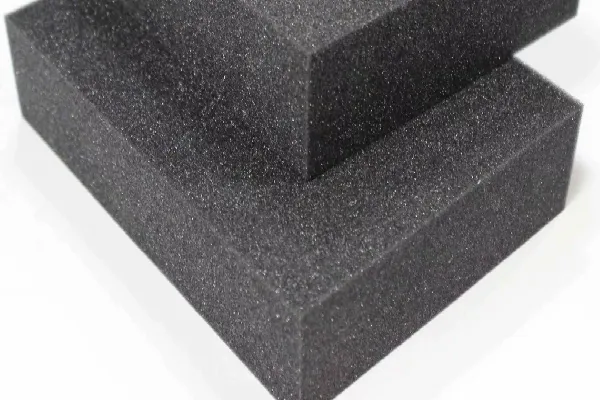

Поролон тип PU
Поролон тип PU эластичный пенополиуретан, мягкая полиуретановая пена, состоящая на 90 % из воздуха, используется как смягчающий и как опорный материал, а также для придания упругости изделиям и изоляции. Благодаря мелкоячеистой структуре поролон типа PU обладает хорошими показателями эластичности и воздухопроницаемости. Он обладает хорошей гибкостью, легкостью и устойчивостью к воздействию низких температур.
Антистатический поролон такого типа предназначен для обеспечения механической и ESD защиты электронных компонентов, модулей и печатных плат, им накрывают печатную плату используя как контактирующую упаковку при этом не боясь повредить смонтированные на ней выводные компоненты учитывая мягкость поролона типа PU. Необходимо подбирать толщину поролона с учетом высоты компонентов, смонтированных на плату, допускается применение нескольких листов поролона для достижения необходимой толщины. Максимальную защиту ЭКБ от механических воздействий обеспечивает сочетание поролона типа IXPE (снизу) и типа PU (сверху) электронных компонентов или модулей.
Характеристики
- Мягкий, легкий
- Цвет черный или розовый
- Плотность 25-27Кг/м3
- Толщина 6, 10, 20 мм.
Токопроводящий (Conductive)
- Поверхностное сопротивление до 104 Ω
- Объемное сопротивление до 104 Ω•см
Антистатический (Dissipative)
- Поверхностное сопротивление 104—1011 Ω
- Объемное сопротивление 104—1011 Ω•см
Поролон тип EVA
Поролон тип EVA этиленвинилацетат легкий и упругий материал, обладающий хорошими амортизирующими свойствами, превосходит полиэтилен по эластичности. Такой тип поролона идеально подходит для целей амортизации и защиты от механических повреждений электронных блоков, узлов и оборудования, чувствительных к электростатическому разряду, при транспортировке. Поролон тип EVA идеально подходит для изготовления ложементов и транспортировки оборудования и оптических устройств.
Характеристики
- Плотный, гибкий, упругий
- Цвет черный
- Плотность 80-100 Кг/м3
- Толщина 6, 10, мм.
Токопроводящий (Conductive)
- Поверхностное сопротивление до 104 Ω
- Объемное сопротивление до 104 Ω•см
Антистатический (Dissipative)
- Поверхностное сопротивление 104—1011 Ω
- Объемное сопротивление 104—1011 Ω•см
Рынки и отрасли промышленности, где используется антистатический поролон
- Производство портативной электроники
- Производство и транспортировка портативных устройств сбора данных и усилителей
- Производство и транспортировка медицинского оборудования
- Производство, транспортировка и упаковка дисплеев (LCD и PDP)
- Транспортировка антенн и телекоммуникационного оборудования
- Упаковка и транспортировка светодиодного освещения
- Производство промышленного оборудования
- Производство космической техники
- Производство оборудования в интересах Министерства обороны
- Производство автомобильной техники
- Поставки ЭКБ
- Транспортировка оптических приборов и устройств
Если у Вас есть задача и вы не можете подобрать для ее выполнения антистатический поролон, свяжитесь со специалистами НПО ДиОД, приезжайте в наши демонстрационные залы, мы подберем для Вас ее решение.
