Сканирующий акустический микроскоп OKOS VUE 400-P является средством неразрушающего контроля, позволяющим получить изображение внутренних деталей образца, погруженного в жидкость. Ультразвуковые преобразователи передают импульсы ультразвуковых волн через жидкость на образец и принимают отраженные сигналы, которые исходят от неоднородностей в образце, для создания изображения.
Сканирующий акустический микроскоп способен выявлять расслаивание, трещины и пустоты в субмикронных толщинах, которые трудно идентифицировать с помощью рентгенографии. Он позволяет работать с композитными материалами, сплавами металлов, пластмассами. В оборудовании OKOS используются пьезоэлектрические ультразвуковые преобразователи, предназначенные для дефектоскопии, измерения толщин, проверки поверхности склеивания и исследования материалов. Данная система широко применяется для определения контрафактных компонентов (ранее использовавшихся или новых, но с измененной маркировкой).
Программное обеспечение ODIS, входящее в комплект поставки, обладает интуитивно-понятным и многоязычным интерфейсом. Система обеспечивает определение размера образца и автоцентровку, поверхностное и подповерхностное сканирование с автофокусировкой, полноценное 3D сканирование, в том числе в ScanMath. Поддерживаются функции создания библиотеки данных по образцам и создания отчетов об исследованиях. Для визуализации используются два монитора с диагональю 22 дюйма или более.

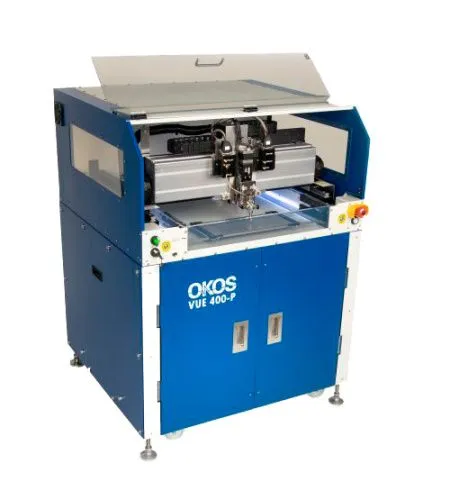

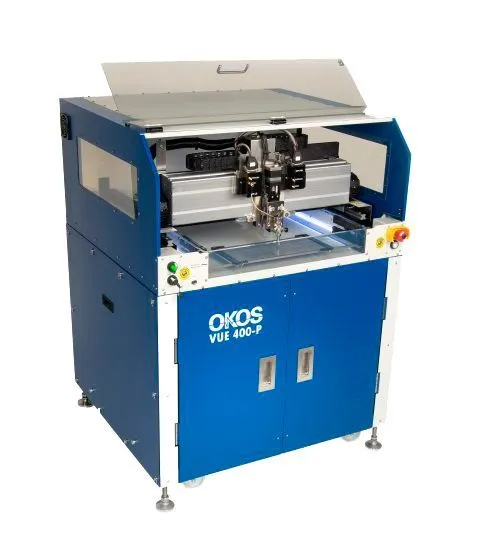

OKOS VUE 400-P имеет напольное исполнение. В тумбе под микроскопом размещается гидравлическая система с насосом для прокачки, фильтрами и электронным клапаном наполнения и слива. Также в ней предусмотрено место для размещения подключенного ПК. Основание имеет колеса для возможности перемещения и винтовые ножки для регулировки горизонтали и фиксации положения оборудования.
Технические характеристики
Режимы сканирования: A, B, C, TT
Рабочая частота преобразователей: 15, 35, 50, 75 МГц
Область сканирования: 380 х 350 х 50 мм (двойной JEDEC-поддон)
Скорость сканирования: 1,5 м/с
Разрешение: ± 0,5 мкм
SALI (послойное сканирование): 100 областей, до 13 параметров на область
Изображение: градации серого, 8 бит
Возможные форматы: TIF, BMP, JPEG, PCX
Измерительные инструменты на экране монитора
Габариты: 900 х 860 х 1180 мм
Масса: 227 кг
