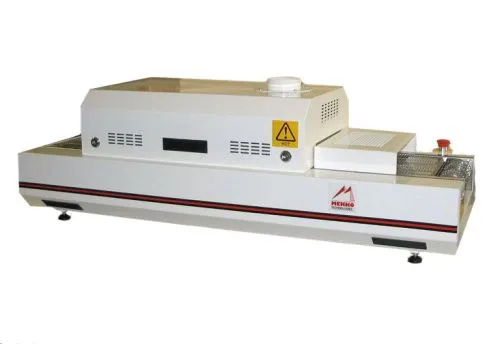

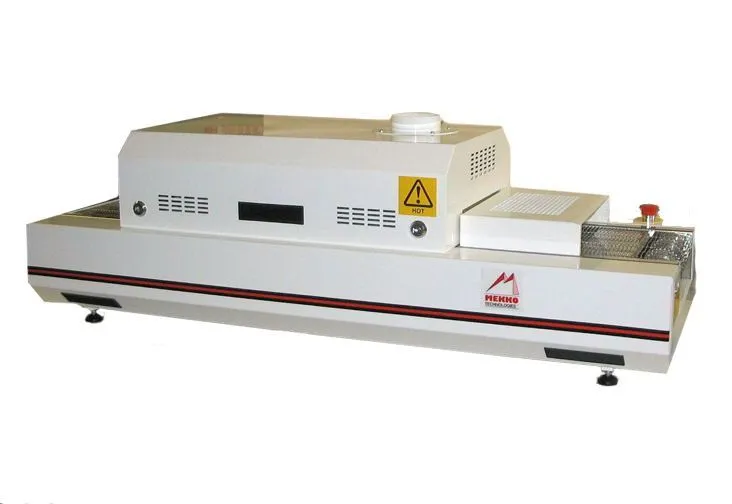

Конвейерная печь оплавления Mekko EuroFlow 250C с комбинированным (конвекционным и инфракрасным) нагревом. Настольное исполнение (шкаф для размещения печи - дополнительная опция).
Реализован оптимизированный тип термопрофиля RTS («наклон – пик»). Первый участок профиля представляет собой линейный рост температуры и служит одновременно зоной предварительного нагрева, удаления летучих составляющих, активации флюса и выравнивания градиентов температур. Второй участок профиля - кратковременный нагрев до пиковой температуры для оплавления с последующим охлаждением. Имеет возможность подключения к персональному компьютеру для визуализации и управления процессом работы посредством специализированного ПО.
Конструкция Euroflow включает в себя систему управления нагревателем, разработанную для решения наиболее распространенной проблемы бессвинцовой пайки, которая заключается в изменении температуры подложки. Печи разделены на зоны предварительного нагрева, выдержки и оплавления по всей длине конвейера, но у нас также есть зоны контроля по всему конвейеру. Таким образом, подача тепла контролируется от края до края по всей ширине конвейера, то есть по переднему краю, центру и задней кромке. Это означает, что теперь оператор может легко решить проблему изменения температуры по всей поверхности.
Достоинства печи оплавления Mekko
- Двусторонние платы, микросхемы с тонким шагом, BGA-сборки, скрытые компоненты микросхем!
- Отсутствие затенения или цветочувствительности.
- Новый дизайн "Euroflow" для равномерности теплового потока.
- Высокая производительность при низком энергопотреблении по сравнению с системами горячего воздуха!
Благодаря сочетанию быстродействующих длинноволновых керамических нагревательных панелей внутри технологической камеры с конвекционным потоком горячего воздуха энергопотребление сведено к минимуму. И все же термостойкость оптимизирована таким образом, чтобы обеспечить загрузку по принципу "от носа до хвоста", а для большинства типов подложек используется однопрофильная обработка. Производство в полном объеме или небольшими партиями может осуществляться без изменения профиля и нестабильности.
Ширина конвейера - 250 мм
Длина нагреваемого материала = 600 мм + зона охлаждения 300 мм
Регулирование температуры поперечной ленты Euroflow с помощью компьютерной системы управления ПК
