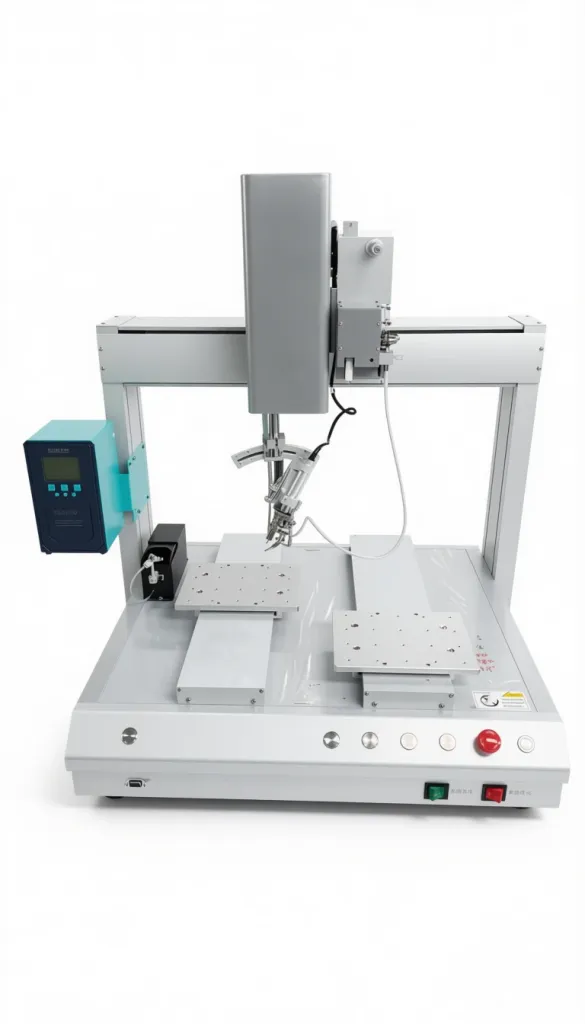

Bakon BK5331 — это высокопроизводительный двухстоловый паяльный робот челночного типа, разработанный для глубокой автоматизации серийного производства электроники. Станок объединяет в себе прецизионную пятиосевую механику, передовую индукционную систему нагрева и гибкое программное обеспечение ЧПУ.
Робот ориентирован на круглосуточную конвейерную работу и гарантирует безупречную повторяемость паяных соединений при сборке печатных плат любой сложности.
Ключевые преимущества и особенности модели
• Безостановочный цикл работы (Челночная система): Робот оснащен двумя независимыми столами по оси Y (Y1 и Y2). Пока на одном столе происходит автоматическая пайка, оператор может безопасно снять готовую плату и установить новую заготовку на втором столе. Это исключает простои оборудования и удваивает скорость выпуска продукции.
• Высокочастотный индукционный нагрев: Встроенная индукционная паяльная система обеспечивает мгновенный разогрев и сверхбыструю компенсацию теплопотерь. Робот стабильно держит заданную температуру даже при пайке массивных разъемов, клемм и плат с толстыми медными полигонами заземления, что критически важно для работы с бессвинцовыми припоями.
• Исключительная промышленная точность: Комбинация прецизионных шаговых двигателей и жесткой механики обеспечивает точность позиционирования ±0,02 мм и повторяемость до ±0,01 мм. Робот безошибочно попадает в контакты мелких SMD-компонентов и плотно расположенных ножек микросхем.
• Пятиосевое позиционирование (5D-пайка): Управление перемещением осуществляется по осям X, Y1, Y2, Z, а также по поворотной оси R (360°). Это позволяет паяльной голове подлезать к компонентам под любым технологическим углом, поддерживая как точечную пайку, так и пайку протягиванием (волной).
• Автоматизация и интеграция в софт: Все рабочие функции — от скорости подачи припоя (0–50 мм/с) до управления пневматической очисткой жала — интегрированы в единое ручное ПО. Робот поддерживает прямой импорт траекторий из файлов DXF, исключая долгий ручной ввод координат, и сохраняет в памяти до 1000 готовых программ.
• Универсальность расходных материалов: Конструкция тракта подачи позволяет гибко работать с паяльной проволокой диаметром от 0,5 до 2,5 мм, подбирая оптимальный режим под конкретную технологическую задачу.
Комплектация и условия заказа
• Стандартный комплект поставки: Робот-паяльник, программируемый ручной пульт управления (контроллер), кабель передачи данных, удлинительный кабель последовательного порта, руководство пользователя, гарантийный талон.
• Обратите внимание: Базовая цена паяльной машины не включает в себя технологическую оснастку.
• Доступно под заказ: Изготовление индивидуальных ложементов (матриц-приспособлений) под ваши печатные платы, кастомизация габаритов оборудования под уникальные требования линии, а также добавление дополнительных языковых пакетов интерфейса.
Технические характеристики Bakon BK5331
Количество управляемых осей: 5 осей (X, Y1, Y2, Z, R)
Рабочий ход осей (X × Y1/Y2 × Z): 500 × 300 × 300 мм
Угол вращения оси паяльника (R): 360°
Точность позиционирования: ±0,02 мм
Точность повторяемости: ±0,01 мм
Тип электропривода: Прецизионный шаговый двигатель + ременная передача
Максимальная рабочая скорость: 1 – 800 мм/с
Тип системы нагрева жала: Высокочастотная индукционная
Диапазон рабочих температур: 100 – 480 °C
Допустимый диаметр припоя: 0,5 – 2,5 мм
Скорость подачи припоя: 0 – 50 мм/с
Максимальная нагрузка (стол X / столы Y / голова Z): 10 кг / 10 кг / 5 кг
Память программ ЧПУ: До 1000 наборов (файлов обработки)
Давление в пневмомагистрали: 0,3 – 0,6 МПа (3 – 6 бар)
Стандартные языки интерфейса: Английский, Китайский
Габариты оборудования: 1170 × 910 × 860 мм
Вес оборудования (Нетто / Брутто): 70 кг / 90 кг
