Зачем ESD-упаковка: неочевидные риски при использовании обычных пакетов
Микросхема, упакованная в обычный полиэтиленовый пакет, может выйти из строя не на этапе монтажа, а ещё до этого — в процессе перевозки между складами. Повреждение останется незаметным до финального теста или, хуже, до выхода продукции к потребителю. Это не абстрактный сценарий, а реальная последовательность событий, зафиксированная в нескольких инцидентах при аудите логистики электронных компонентов.
Одна из типичных ситуаций, которые встречаются при проверке: SMD-компоненты (например, микросхемы памяти или DC-DC преобразователи) доставляются из одного производственного цеха в другой в обычных ZIP-пакетах. Визуально всё в порядке: плата не имеет повреждений, маркировка читаема, контактные площадки без следов окисления. Монтаж проходит стабильно. Однако спустя 2-3 недели при массовой проверке функционала выявляется нестабильная работа устройств. Диагностика указывает на предположительный сбой в микросхеме.

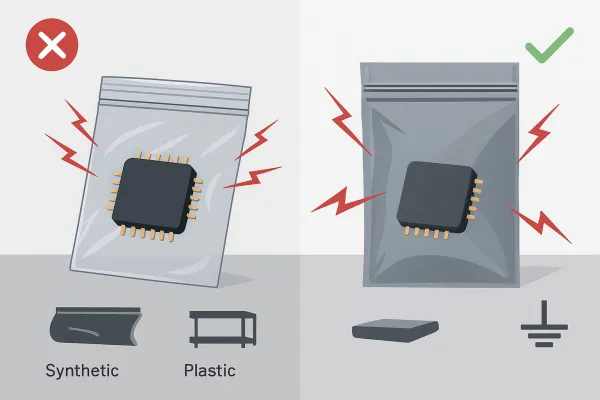

Причина — электростатический пробой (ESD), произошедший в момент, когда пакет с компонентами переместили с пластиковой поверхности на другую, не разрядив накопленный статический заряд. При этом упаковка не обеспечивала никакой защиты: стандартный прозрачный пакет не только не рассеивает заряд, но и может сам накапливать его при трении, особенно в условиях пониженной влажности воздуха (менее 45%).
Такие случаи выглядят как редкие непредсказуемые отказы, однако повод для них всегда один — отсутствие системы защиты от электрических разрядов. Даже кратковременный контакт с заряжённым предметом (например, одеждой из синтетики, рукой без браслета, полкой из ПВХ) может нарушить структуры внутри микросхемы. Типичные поломки — следующие:
- Пробой затворного диода в логических ИС
- Нарушение параметров EEPROM, Flash после каскадного разряда
- Таймерные или нестабильные отказы, маскирующие истинную причину
Обычная упаковка, будь то прозрачный полиэтилен, стрейч-плёнка, пузырчатая, ZIP- или даже скотч, попадается в качестве т.н. "технической тары" даже на производствах, заявляющих о соответствии ISO 9001. У большинства из них не внедрено понимание, что упаковка — это элемент системы ESD-защиты, равноценный антистатическим браслетам или заземлённым столам.
Почему микросхемы не выдерживают транспортировку в «чистой упаковке»?
Заряд не виден и никак не ощущается до момента разряда. Даже напряжения в 30-50 В достаточно, чтобы нарушить структуру в чувствительном элементе. А пластик, особенно при низкой температуре и влажности, накапливает заряды до 10–15 кВ, особенно при трении.
Как правило, инженеры и технологи не замечают проблему, если она не повторяется массово. Только специальные электроразрядные тесты или статистика возвратов вскрывают закономерность — сбой после транспортировки, а не монтажа. Причины кроются в:
- Неправильной упаковке — проводящей или экранирующей
- Хранении на полках из полипропилена
- Использовании обычных резинок, скотчей для герметизации
Обычные ПЭ-пакеты — источник проблем
Полиэтилен не обладает проводимостью. ПЭ не имеет эффекта естественного рассеивания зарядов, и при этом легко заряжается сам. Электронные компоненты, помещенные в такой пакет, оказываются полностью беззащитными от внешнего ЭСР-поля. Более того, при манипуляциях (расстёгивание, сжатие, трение) пакет сам может стать источником заряда.
Следует усвоить: если упаковка не сертифицирована по ESD-стандартам — она потенциально опасна.
В чём принципиальное отличие ESD-упаковки: проводимость, экранирование, защита от влаги
Ответственный специалист по качеству или закупкам не может судить об упаковке «на глаз». Розовый, серебристый или чёрный пакет — это лишь внешняя оболочка. Внутри у каждого — своя функция и, что важнее, своя конструкция. Опасно считать, что если поверхность не липнет, не искрит и выглядит «антистатично» — она защитит микросхему. Реальность сложнее.
Выделяют три ключевых типа ESD-упаковки, применимых для микросхем и других чувствительных компонентов:
- Рассеивающие, но не экранирующие упаковки — часто называемые «розовыми пакетами». Подробнее о них → ESD-пакеты и плёнки
- Экранирующие пакеты со встроенным металлическим слоем. Часто имеют серебристый цвет. Подробнее → Экранирующие упаковочные решения
- Барьерные многослойные пакеты, одновременно защищающие от ESD и влаги. Используются при поставках BGA-чипов, флеш-памяти и любых компонентов с чувствительностью. Подробнее → Многослойные барьерные пакеты
Каждый из указанных типов отличается не только внешне, но и физическими характеристиками и уровнем функциональной защиты.
Почему пакет «розовый» — не значит, что он подходит
Очень распространено заблуждение, особенно среди техников или кладовщиков, что розовый пакет = антистатик = защита. Однако розовая упаковка выполнена из полимеров с антистатическими добавками, и она обладает только одним свойством — сниженным накоплением статических зарядов. Это означает, что сам пакет не будет сильно заряжаться (в отличие от обычного ПЭ), но не защищает содержимое от внешних полей и разрядов.
Пакеты этого типа пригодны только для:
- Временного хранения не чувствительных компонентов
- Защиты пластиковых объектов в ESD-зонах
- Вторичной упаковки уже защищённых электромеханических изделий
Их нельзя использовать для SMD-компонентов. Причина — отсутствие экрана. Даже если внешнего контакта с зарядом не происходит, заряд может проникнуть через пакет к внутренностям.
Металлизированный слой в структуре пакета даёт одновременно:
- блокировку поля — электроразряд не проходит внутрь
- контролируемую рассеиваемость — пакет не воспроизводит заряд
- механическую прочность — защита от сжатия и разрывов
Когда речь идёт о чипах на подложке — защита от электростатики уже недостаточна. Нужна ещё защита от водяного пара.

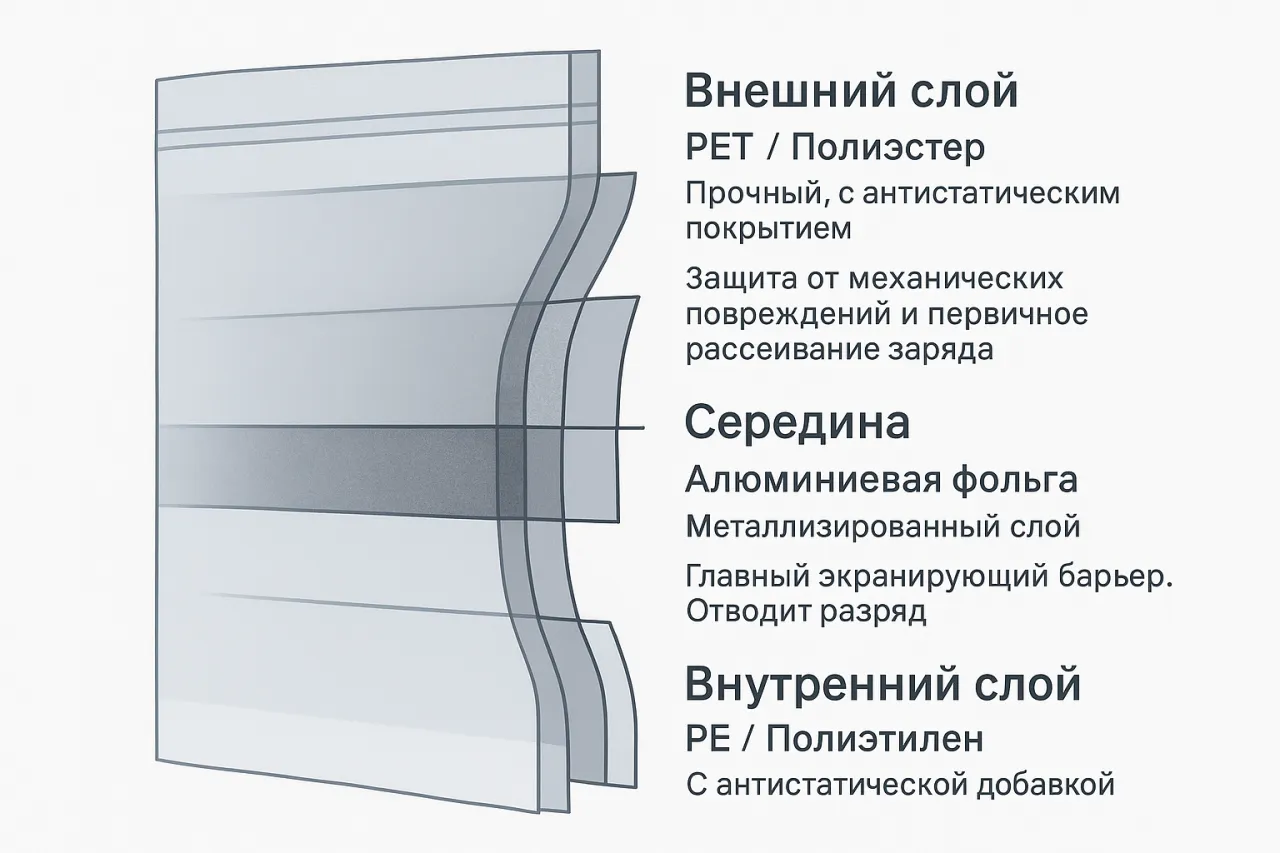

Барьерный пакет устроен иначе:
- наружный слой из PET с антистатиком
- средние слои влагонепроницаемые (алюминат или фольга)
- внутренний PE-слой с антистатическими агентами
Кроме самого пакета, внутрь помещаются:
- галиновый осушитель
- индикатор влажности (HIC) — подробнее → Индикаторы влажности и абсорбенты
- инженерная вставка или амортизирующая прокладка — например, антистатический поролон
Пакет герметизируется термосваркой и маркируется.
Упаковка из вспененных материалов
Используется как внутренняя прокладка или лоток. Часто имеет антистатические добавки и розовый цвет, однако не является экранирующим средством. Также известно, что при длительном контакте с некоторыми типами выводов возможны отложения углерода, если материал нестабилен.
Применение:
- Внутренние вставки в жёстких контейнерах — например, в ESD-ящиках и таре
- Промежуточная прокладка между панелями с ИС
- Формованная подложка под керамические ИС
Ограничения: материал подвержен деградации со временем, и если пакет содержит лишь вспененный PE — это опасность без экранирования.
Ошибки при выборе и использовании ESD-упаковки: мифы и реальные кейсы
Даже компании, внедрившие систему ESD-контроля, допускают тактические промахи, которые обнуляют усилия всей защиты
Ошибка №1: упаковка в антистатичный розовый пакет = защита
Это ключевое заблуждение. На уровне склада, логистики и даже при комплектации на производстве часто принимается решение упаковать электронные компоненты в «антистатичный розовый» пакет, считая, что это и есть ESD-упаковка. Однако, как мы уже разобрали ранее, такие пакеты только снижают риск зарядки самого пакета, но не создают защитного барьера от внешнего электростатического поля.
Ошибка №2: «Мешок дорого стоит, компонент дешевле»
Руководитель отдела снабжения часто смотрит на упаковку как на дополнительную строку затрат - «Мы используем упрощённую упаковку, чтобы не превышать цену компонентов».
Но анализ затратности показывает другое. Любой элемент на линии имеет стоимость не только закупки, но и:
- Стоимость брака
- Простой оборудования из-за отказа
- Утеря компонентов, работающих на грани допустимого тока/напряжения
- Репутационный риск (особенно в продуктах B2B и оборонного значения)
Ошибка №3: использование офисных материалов
На большинстве производств практикуется следующее:
- Обычный канцелярский скотч для заклеивания пакета
- Обычные пластиковые зажимы или стяжки для лотков
- Маркеры без ESD-маркеров для этикеток
Все выше перечисленное — источник паразитных зарядов.
Ошибка №4: неправильная среда хранения
Даже если упаковка выбрана правильно, одна ошибка способна обнулить защиту — размещение на неподходящих поверхностях. Очень часто пакеты помещают:
- на пластиковые или ламинатные полки
- на бакелитовые подставки без заземления
- в ящики из ПВХ — подробнее о правильной таре → ESD-ящики и контейнеры
Такая среда может навести статическое поле на саму упаковку. Экранирующий слой работает эффективно только при заземлении или в нейтральных полях. Если пакет размещён в зоне, где рядом происходит трение материалов или перемещение по ковровому покрытию, возможны заражения через боковую индукцию без прямого касания. Особенно чувствительны к этому процессы хранения дольше суток без контроля влажности.
Алгоритм правильного выбора упаковки по шагам:
- Оценить чувствительность компонентов по документации
- Выяснить длительность транспортировки и среду (влажность, заземление)
- Проверить требования к логистике: инспекция, визуализация, маркировка
- Соответствие упаковки необходимым стандартам
- Убедиться в наличии документации от поставщика упаковки (COA, протоколы испытаний), и наличии маркировки
- Зафиксировать выбранную упаковку в маршрутной карте или карте контроля технологии хранения
