Проводной или беспроводной антистатический браслет — зачем нужен и что лучше выбрать

К примеру, заряд статического электричества в 500 В может повредить микропроцессор или SMD-компонент, в то время как человек почувствует только разряд выше 3 000 В. Следовательно, визуально или тактильно ощутить опасное напряжение невозможно — именно поэтому контроль ESD-контакта необходим.

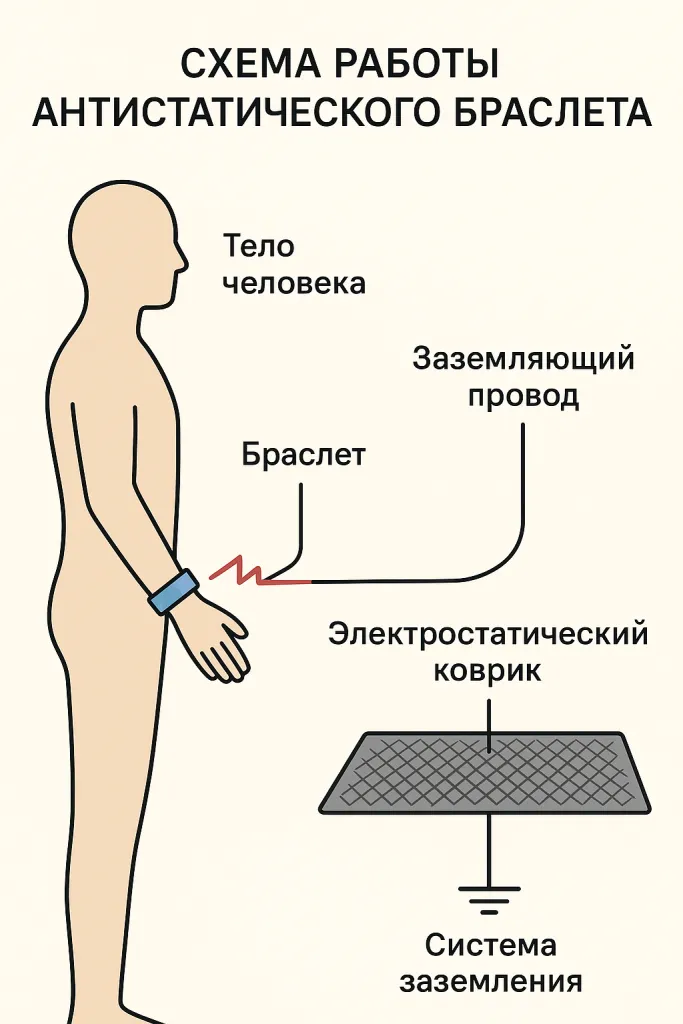

Механизм действия антистатического браслета таков:

1. Фиксация устройства на запястье, где его токопроводящие элементы контактируют с кожей.
2. Через провод или другой элемент связи, заряд стекает на заземление: рабочее место — электростатический коврик — заземляющий провод — сеть заземления.

Использование браслета обязательно при:

1. Сборке печатных плат (PCB), монтажной пайке компонентов, сборке электроники
2. Тестировании микросхем, ремонте мобильных устройств, ноутбуков, серверов
3. Работе с чувствительными электронными модулями на конвейерах и в лабораториях
4. Браслет esd для сборки ПК

Существуют различные конфигурации:

1. По конструкции: металлические (нержавеющая сталь), тканевые (с токопроводящей нитью)
2. По типу соединения: проводные (with tail cord) и беспроводные (так называемые «пассивные»)

Разбор того, какой браслет действительно защищает оборудование, а какой — нет, критичен для специалистов, отвечающих за ESD-безопасность.

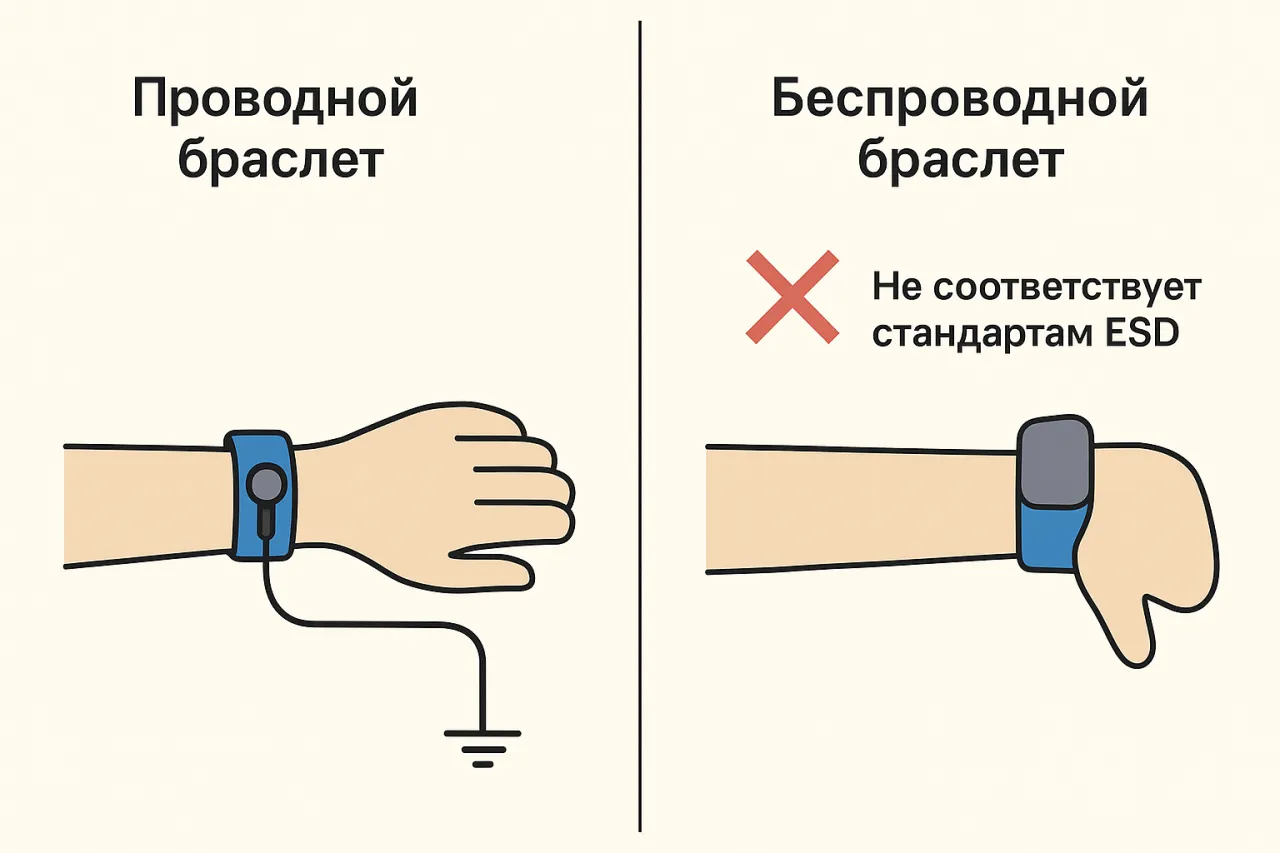

Проводной vs. беспроводной антистатический браслет: различия и ограничения

Проводной антистатический браслет — основной и нормативно одобренный тип устройства. Он включает заземляющий провод с крокодильчиком или кнопочным коннектором, заземляющую вилку и контактную поверхность, прилегающую к коже.

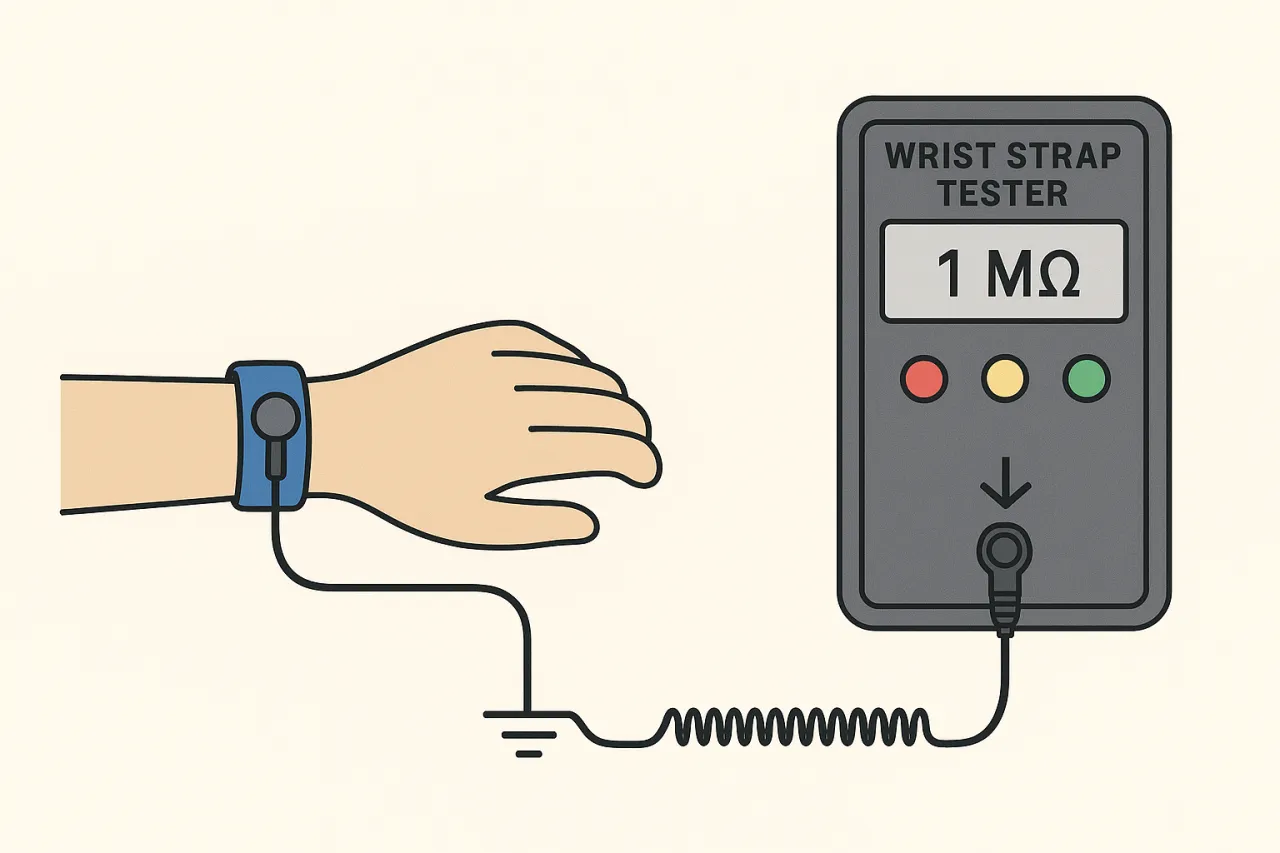

Главное в проводном браслете — непрерывный низкоомный путь тока от тела человека к системе заземления. Уровень сопротивления обычно ограничен в пределах 1 МОм для снижения риска скачкообразного разряда. Стандарты ANSI/ESD S20.20, EN 61340-5-1, ГОСТ Р 53734.5.1-2009 однозначно требуют наличие физической цепи заземления. как проверить антистатический браслет? Контроль осуществляется регулярно с помощью тестеров браслета (wrist strap tester), встроенных в ESD-станции или автономных устройств.

Теперь — беспроводные браслеты. Такие модели чаще называют «антистатиками без заземления», но технически это термин неправомерен. Они не имеют прямого соединения с землёй и полагаются либо на пассивную рассеивающую способность материалов, либо на ионизирующие вставки, встроенные внутрь браслета.

Проблема в том, что эффективность отвода заряда без заземления резко падает. В большинстве случаев это имитация ESD-защиты — удобство в ущерб безопасности. Ни в одной сертификации по ESD-контролю беспроводной браслет не может быть принят в качестве защиты. Следовательно, он недопустим в производственных, сборочных и сервисных ESD-зонах. Необходимо строго проверять соответствие антистатического браслета стандарту esd.

Сравнение:

1. Эффективность: проводной — 1-10 МОм сопротивления, проверяемый; беспроводной — принцип отвода физически не подтверждается
2. Соответствие стандартам: проводной — соответствует ANSI/ESD; беспроводной — не соответствует
3. Надежность в процессе: проводной — фиксируется, контролируется; беспроводной — невозможность контроля
4. Удобство: беспроводной действительно мобильнее, но это «комфорт ценой риска»

Пример мотивации использовать беспроводной браслет — демонстрационные зоны, презентационные шоурумы. Там, где фактический ESD-риск отсутствует, а визуальное соответствие важно. Но применять их в рабочих зонах недопустимо.

Можно ли считать «беспроводной» браслет антистатическим устройством? — Нет, если он не обеспечивает физического отвода заряда с документально подтвержденной эффективностью.

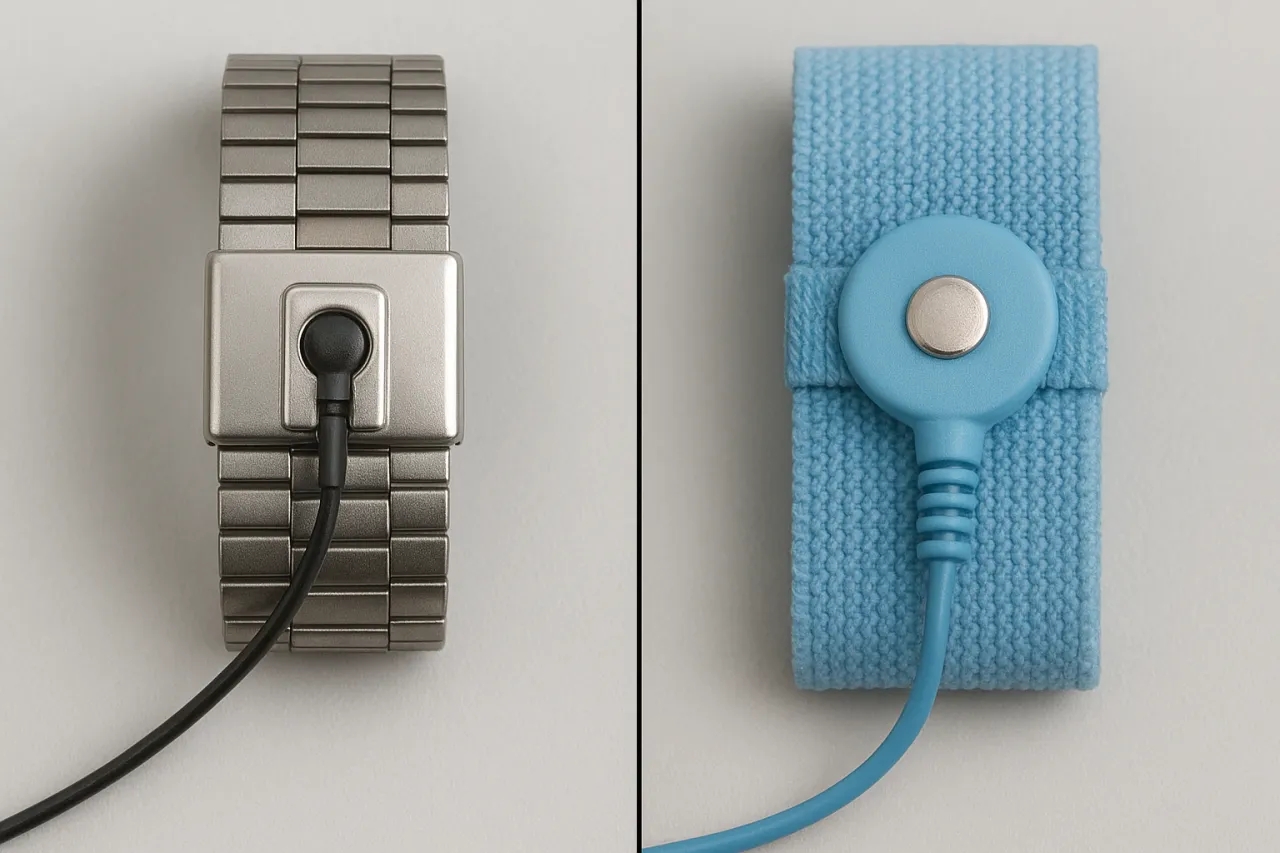

Металлический или тканевый: что влияет на выбор материала

Кроме типа соединения, критична и контактная часть браслета. От материала зависит не только комфорт, но и стабильность электрического соединения между телом человека и заземляющим механизмом.

Металлический браслет:

1. Изготавливается из нержавеющей стали, хрома, иногда — титана
2. Имеет звенья или ленту, обеспечивающую равномерный прижим к коже
3. Пружинящий элемент регулирует усилие
4. Максимальная проводимость и стабильность контакта

Применение: критические производственные участки, лаборатории контроля качества, микроэлектроника. У металлического браслета практически нет колебаний в сопротивлении, контакт стабилен как на «сухой», так и на жирной коже. Минусы: при длительном использовании может натирать; не комфортен в жару; требует индивидуального подбора по размеру.

Тканевый браслет:

1. Основа — полиэстер с вплетёнными токопроводящими нитями (углерод, медь)
2. Более лёгкий, мягкий, комфортный при многочасовом ношении
3. Уровень проводимости стабилен при правильном надевании

Недостатки: плотность прилегания может снижаться при чрезмерной подвижности руки, особенно если браслет надет поверх одежды. Постепенно ткань загрязняется, теряет проводимость — регламент регулярной стирки или замены обязателен. Также требуется начальная проверка электрического контакта.

Если сравнивать по задачам:

1. Точечная ручная сборка — металлический браслет
2. Монтажная линия — тканевый, при условии контроля
3. Маршрутная логистика внутри ESD-зоны — тканевый, мобильный, часто многоразовый
4. Входной контроль — металлический, персональный, тестируется с оборудованием

Как выбрать антистатический браслет под свою задачу: контрольный список

Чтобы выбрать браслет, который станет частью системы ESD-защиты, а не аксессуаром без функций, используйте следующий алгоритм:

1. Соблюдаете стандарты ANSI/ESD или ГОСТ?
2. Тогда только проводной браслет. Беспроводной не может быть верифицирован сертификацией и неприемлем в аккредитованных ESD-зонах.
3. Работаете в лаборатории или помещении повышенного класса чистоты?
4. Выбирайте металлический браслет: максимальное качество контакта, устойчив к агрессивной дезинфекции.
5. Длительные циклы сборки, высокой подвижности персонал?
6. Тканевый браслет: легкий, менее ощутим физически, но обязательно ежедневное тестирование и проверка прилегания.
7. Кто надевает браслет — обученный персонал или нет?
8. При отсутствии ESD-обучения высок риск неправильного надевания тканевого браслета. Металлический более «самоочевиден» — визуально видно прилегание.
9. Индивидуальный или общий доступ?
10. Если браслеты используются разными сотрудниками — предпочтительнее модели с регулируемым размером и возможностью очистки. Металлические подходят под дезинфекцию, тканевые — нужно стирать.
11. Нужна ли дополнительная индикация контакта с кожей?
12. Используйте тканевые браслеты с цветовой меткой, которая тускнеет при потере проводимости, или интегрированные индикаторы, встречающиеся в брендах 3M, Desco.
13. Цель — реальная защита или внешний эффект?
14. Если браслет — часть презентационного стенда, допускается беспроводной вариант. Для работы — только сертифицированные устройства.

Итог: антистатический браслет — не аксессуар, а элемент технологической безопасности. Ошибочно выбранное или некорректно используемое средство создаёт иллюзию защиты, которая опаснее её полного отсутствия. Подходите к выбору как к конфигурации оборудования — с учетом функциональности, стандартов и условий эксплуатации.
