Антистатические стулья. Виды и методы измерения.
Существуют различные виды антистатических стульев: стулья, кресла, табуреты. Поверхность защитного стула, соприкасающаяся с телом, должна обеспечивать стекание заряда через части стула к земле. Например, на мягких тканевых стульях используется тканевая обивка с токопроводящими нитями в структуре ткани. Ткань соединяется с частями стула - цилиндром, основой, колесиками и далее с полом.
В чистых помещениях вместо тканевой обивки рекомендуется использовать виниловые или полиуретановые сиденье и спинку. Защитное виниловое покрытие имеет нижний тонкий токопроводящий слой, а полиуретан полностью токопроводящий.
Конструкция антистатического стула должна обеспечивать непрерывное стекание заряда с сотрудника на антистатическое напольное покрытие, а далее через гарнитуру для заземления на шину заземления.
Антистатический стул, также, как и антистатическая обувь, является эффективным способом заземления, если он используется в сочетании с антистатическим напольным покрытием (антистатические коврики, антистатический линолеум или антистатический наливной пол).
Стул, так же как кресло, состоит из большого количества механических деталей из разных материалов и имеет несколько точек их соединения, он не так надежен для заземления персонала, как антистатический браслет или система "напольное покрытие - обувь". Поэтому необходимо производить проверку соответствия антистатических стульев согласно программе ЭСР управления, если у Вас нет такой программы, специалисты НПО ДиОД готовы помочь Вам в разработке программы ЭСР управления.
Процедура измерения электрического сопротивления стульев производится согласно ГОСТ Р 53734.2.3-2010 (МЭК 61340-2-3:2000) Следует использовать общий метод измерения сопротивления относительно земли или точки заземления. Необходимо измерить сопротивление поверхности сиденья относительно точки заземления стула (колесо или кабельная цепь).
Чем проводить измерения?
Для подтверждения и проверки соответствия рекомендуем использовать прибор разработанный специалистами НПО ДиОД «ИПС-1» или иной доступный прибор, описанный в стандарте.
Как проводить измерения?
Для измерения спинки стула используем электроды. Один электрод ставим на седло стула, другой электрод берем в руку, используя изолирующий материал, и прислоняем к спинке стула. Производим замер, записываем результат измерения.

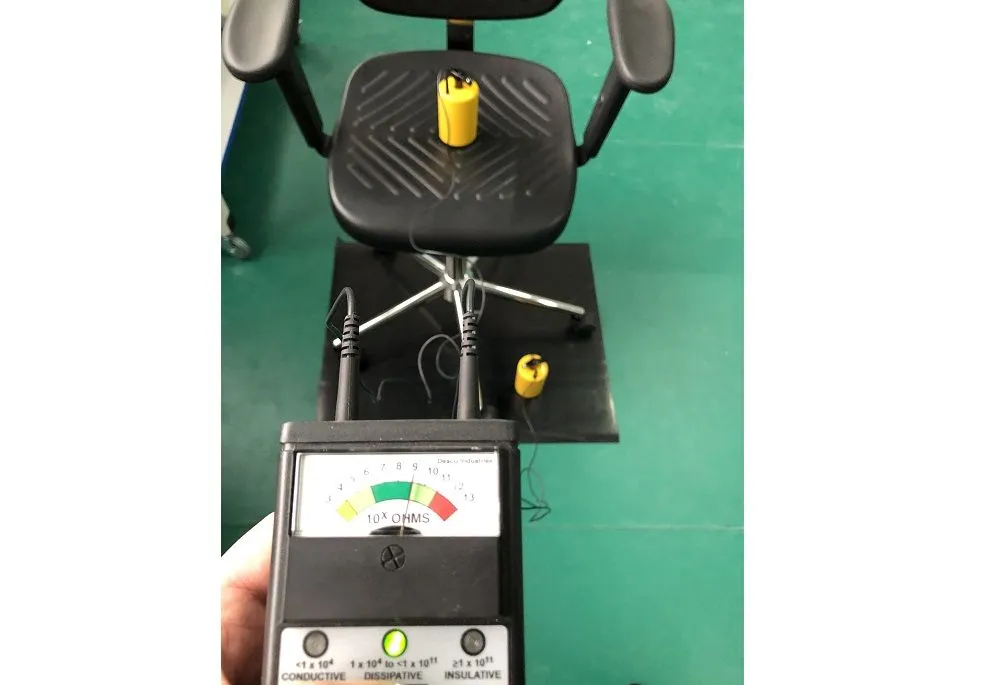

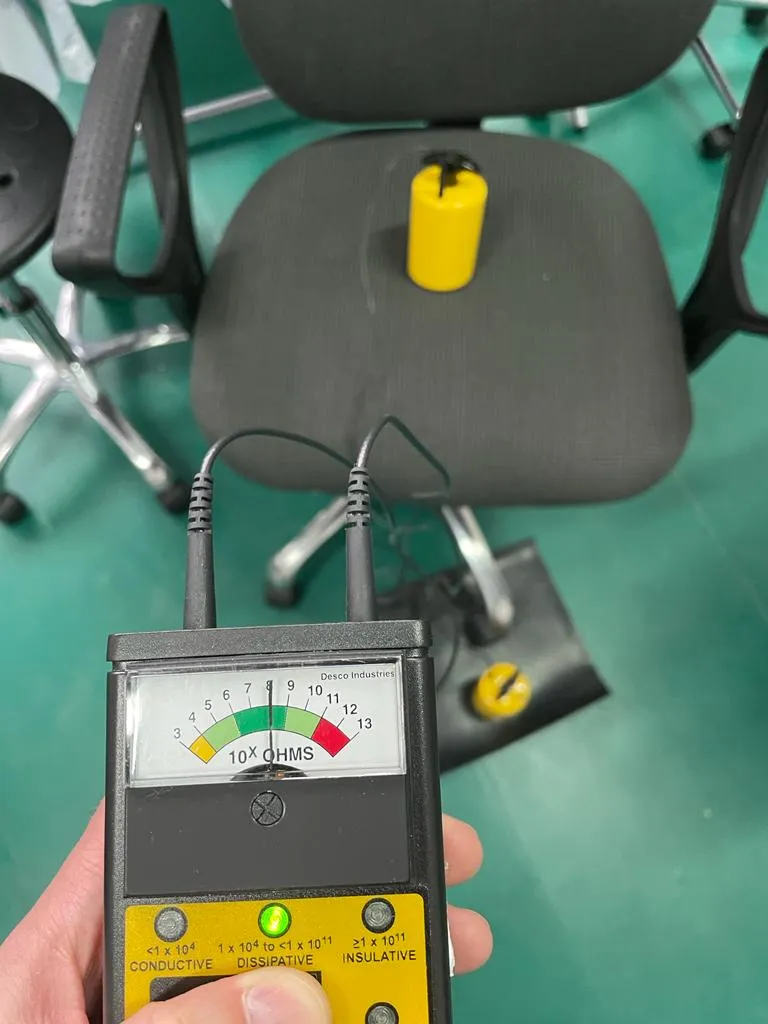

Для измерения седла стула используем электроды. Один электрод ставим на седло стула, другой электрод ставим на проводящую поверхность (пластину) на полу и одно проводящее колесо, так же ставим на проводящую поверхность (пластину). Производим замер, записываем результат измерения.
Какой результат измерения должен быть?
Согласно программе ЭСР-управления в соответствии с требованиями, изложенными в IEC 61340-5-1, измеренное значение сопротивления должно быть менее 1,0·109 Ом. Это значение относится как к лабораторным измерениям, так и приемочным испытаниям и периодическим проверкам соответствия.
Все антистатические стулья, которые поставляются НПО ДиОД, проходят входной контроль и при желании Заказчика могут быть поставлены с протоколами измерений. Пожалуйста, укажите в комментариях к заказу, что Вам необходим протокол входного контроля.
Если Вам нужно провести аудит Ваших стульев или рабочих мест, Вы можете воспользоваться либо приборами для аудита, либо заказать услугу «Выездной ЭСР-аудит рабочих мест».
В демонстрационном зале ООО «НПО ДиОД» можно ознакомиться с образцами антистатических стульев и табуретов, протестировать их с помощью приборов и выбрать наиболее подходящий под Ваши задачи.
