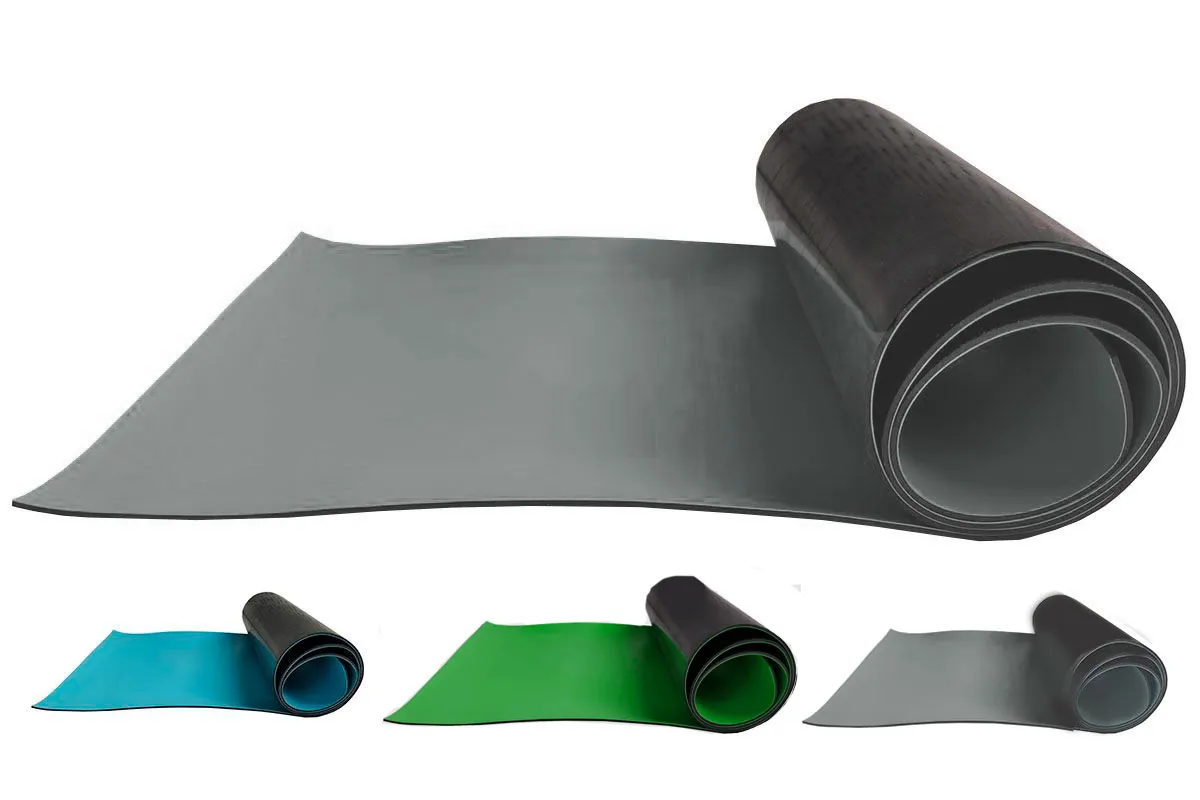

Антистатические коврики для пайки: как защитить платы от статики
При пайке электронных компонентов антистатическая защита не менее важна, чем температурный режим. Специальные ESD-коврики для пайки сочетают термостойкость с защитой от статического электричества. Разберем их особенности и правила выбора.
1. Особенности термостойких антистатических ковриков
1.1. Основные требования:
- Температурная устойчивость: от +250°C до +400°C
- Антистатические свойства: сопротивление 106-109 Ом
- Защита от прилипания: специальное покрытие против припоя
- Механическая прочность: устойчивость к царапинам от инструментов
1.2. Сравнение материалов:
| Материал | Макс. температура | Устойчивость к припою | Срок службы |
|---|---|---|---|
| Силикон | +300°C | Отличная | 5-7 лет |
| Резина ESD | +250°C | Хорошая | 3-5 лет |
| Спец. ПВХ | +180°C | Средняя | 2-3 года |
2. Защита от прилипания припоя: специальные покрытия
Качественные коврики для пайки имеют:
- Тефлоновое покрытие: предотвращает прилипание капель припоя
- Структурированную поверхность: микротекстура уменьшает контакт с расплавом
- Химическую стойкость: выдерживают флюсы и очистители
Совет: При случайном прилипании припоя не отрывайте его силой - дайте остыть и аккуратно снимите пластиковым скребком.
3. Дополнительные защитные функции
3.1. Встроенные элементы:
- Фиксаторы плат: выступы или зажимы для удобства работы
- Разметка: сантиметровая сетка для точного позиционирования
- Карманы: для мелких компонентов
3.2. Комплектация:
- Заземляющий провод с зажимом
- Антистатический браслет
- Крепежные элементы (липучки или присоски)
4. Рекомендации для радиолюбителей
4.1. Выбор размера:
- Мини (30×20 см): для пайки мелких плат
- Средний (45×30 см): универсальный вариант
- Большой (60×40 см): для сложных проектов
4.2. Топ-3 бюджетных модели:
- ANSMANN Anti-Static (силикон, до +280°C)
- BESTEP ESD-408 (резина, до +250°C)
- Hakko 599B-02 (ПВХ с тефлоном, до +200°C)
4.3. Организация рабочего места:
- Располагайте коврик вдали от вентиляторов
- Используйте дополнительное освещение
- Заземляйте одновременно коврик и паяльник
5. Профессиональные решения для мастерских
| Модель | Особенности | Ценовой диапазон |
|---|---|---|
| 3M 9400SC | Двухслойный, с медной шиной заземления | $$$ |
| Desco 94164 | Съемное тефлоновое покрытие | $$$$ |
| Velleman ESD12 | Встроенный измеритель сопротивления | $$$ |
6. Уход и обслуживание
- Очистка: изопропиловым спиртом (не ацетоном!)
- Хранение: в свернутом виде при комнатной температуре
- Проверка: измерение сопротивления каждые 3-6 месяцев
- Замена: при появлении глубоких повреждений или изменении свойств материала
Важно: Не используйте для очистки абразивные материалы - они повреждают антистатическое покрытие.
Заключение
Правильный антистатический коврик для пайки должен:
- Выдерживать температуру вашего паяльника с запасом 20%
- Иметь сопротивление в диапазоне 106-109 Ом
- Быть устойчивым к прилипанию припоя
- Соответствовать размеру ваших проектов
Инвестиции в качественный ESD-коврик для пайки окупятся сохранностью дорогостоящих компонентов и стабильным качеством работ.
