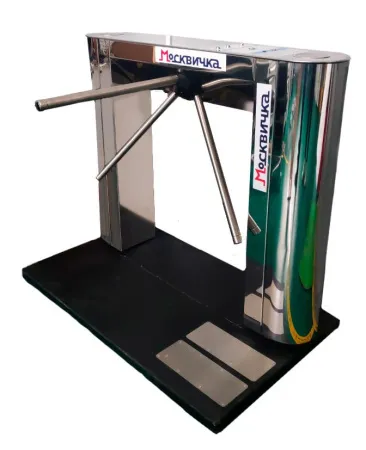

Электромеханический турникет предназначен для управления потоками людей в помещениях и проходных. Турникет управляется с пульта дистанционного управления (ПДУ) или системой контроля и управления доступа (СКУД) и обеспечивает пропуск в любом из двух направлений. Турникет используется со штангой «антипаника».
Комплектация
Тестер ТС-2Т состоит из турникета, выполняющего функцию допуска персонала. Встроенный в турникет тестер проверки сопротивления антистатической обуви и браслета персонала осуществляет контроль допуска в защищенную от электростатического разряда (ЕSD). Для контроля сопротивления обуви используется подложка для обуви, укладываемая на полу в проходе и соединяемая с контрольной платой тестера ТС-2Т двумя шнурами соединительными с гарнитурой CE-810-2.
Турникет состоит из корпуса, поворотного механизма с тремя штангами, двумя индикаторами состояния турникета и считывателями, а также блоком управления, установленным во второй стойке корпуса и пультом управления (ПДУ).
Калибровка
Чтобы гарантировать корректное функционирование тестера ТС-2Т рекомендуется проводить его проверку и калибровку. Для проверки необходимо использовать прибор калибратор КС-1.
Калибровка тестера ТС-2Т проводится по методике калибровки ТС-2Т.00.00.000 МК
Рекомендуемая периодичность калибровки тестера ТС-2Т - три года, а также по мере необходимости. Калибровку рекомендуется проводить после ремонта, продолжительного хранения (более одного года) или продолжительного пребывания при предельных температурах (несколько месяцев).
Для более подробного изучения устройства и принципа работы самого турникета необходимо ознакомиться с паспортом на турникет.
Основные технические характеристики тестера ТС-2Т
| Наименования показателей | Значения | |
| Диапазоны измерения сопротивления: | ||
| Браслет антистатический | от 750кОм до 35 МОм | |
| Обувь антистатическая | От 95 кОм до 100 МОм | |
| 1 | Точность измерения | ±10% |
| 2 | Напряжение питания, В | От блока питания турникета |
| 3 | Выходной ток, мкА, не более | 100 |
| 4 | Диапазон рабочих температур, ºС | от +10 до +35 |
| 5 | Площадка контактная под обувь, двойная, шт. | 1 |
| 5.1 | Размер подложки, мм | 320×420×13 |
| 5.2 | Размер контактной площадки, мм | 150×350×1 |
| 6 | Кнопка металлическая, контактная, для тестирования, встроенная в панель турникета, шт. | 1 |
| 7 |
Индикаторы состояния обуви и браслетов, встроенные в панель турникета, шт. |
3 |
| 8 | Питание тестера и турникета в целом от сети переменного тока, В | 220 |
| 9 | *Габаритные размеры, мм | 1230×230×1020 |
| 10 | Масса комплекта, кг | 62 |
*Примечание. Ширина указана без установки штанг турникета.
Режимы работы индикаторов тестера ТС-2Т, отражающих состояния обуви и браслетов. Дополнительно к световой сигнализации режим «НОРМА» добавляется звуковой сигнал зуммера
| Показатель тестера | Светоиндикатор | Режим работы индикатора | Параметры | |
| Тестирование браслета наручного | ||||
| 1 | «Проход запрещен» («НИЖЕ») | Красный | Светится | 740×103 Ом ±5% |
| 2 | «Проход разрешен» («НОРМА») | Зеленый | Светится | От 750×103 Ом до 35×106 Ом |
| 3 | «Проход запрещен» («ВЫШЕ») | Красный | Светится | 35,5×106 Ом ±3% |
| Тестирование обуви | ||||
| 1 | «Проход запрещен» («НИЖЕ») | Красный | Светится | 90×103 Ом ±5% |
| 2 | «Проход разрешен» («НОРМА») | Зеленый | Светится | От 95×103 Ом до 100×106 Ом |
| 3 | «Проход запрещен» («ВЫШЕ») | Красный | Светится | 95×106 Ом ±3% |
