Тестер ТНМ-1 является программно-технологическим комплексом, который обеспечивает стабильный непрерывный мониторинг цепи заземления - наличие соединения персонального антистатического браслета, а также контролирует величину сопротивления рабочей поверхности.
Тестер ТНМ-1 в режиме реального времени будет гарантировать, что сотрудник, через ESD браслет эффективно заземлен. В случае, если будет обнаружен ненадежный прижим, плохой контакт или разрыв провода заземления, тестер мгновенно начнет издавать звуковой и световой сигнал, оповещения пользователя и администратора о наличии проблемы.

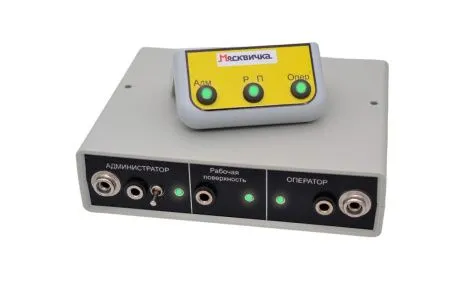

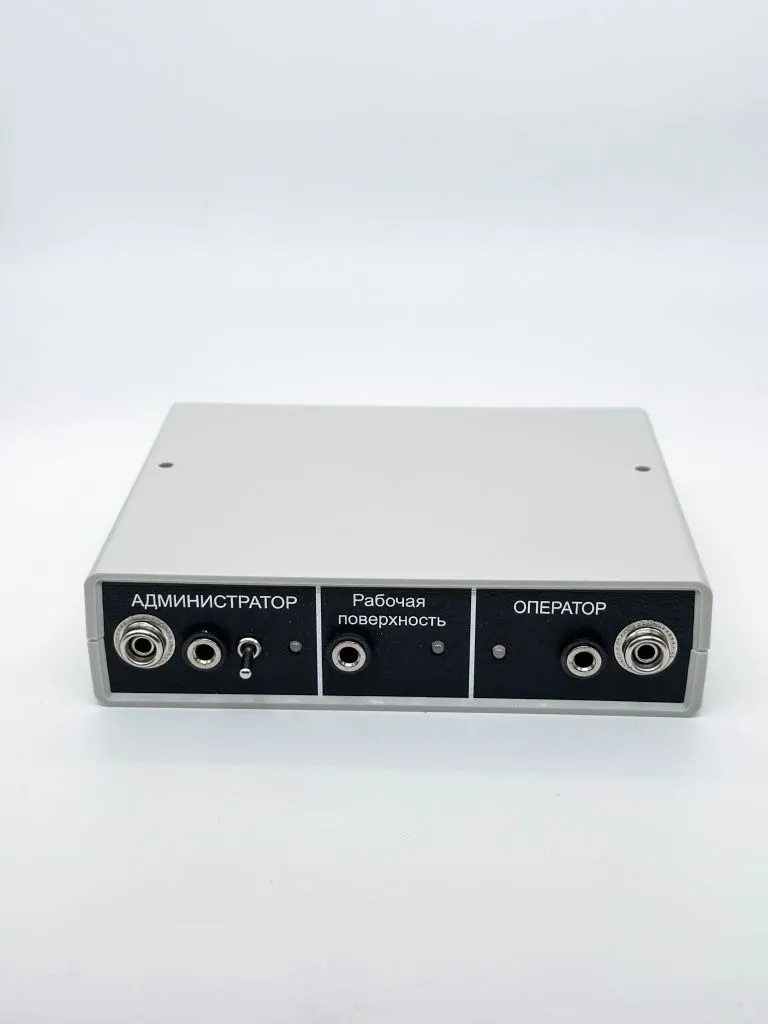

Прибор имеет три входа: два входа для подключения антистатических браслетов оператора (монтажника) и администратора, а третий вход для подключения антистатического рабочего пространства (коврика).
Тестер непрерывного мониторинга позволяет автоматизировать следующие операции по контролю соблюдения мероприятий по защите от электростатических явлений на рабочих местах:
- Проверка целостности антистатических браслетов (как оператора (монтажника), так и администратора (проверяющего);
- Контроль подключения сотрудника к системе заземления и ее исправность;
- Контроль за антистатическими настольными ковриками (покрытием рабочего пространства);
- Проверка заземления рабочего места;
- Контроль всех соединительных проводов и узлов (наличие сопротивления, исправность проводов и т.д.);
- Напряжение питания тестера 9В постоянного тока. Тестер запитывается от сети переменного тока напряжением 220В через адаптер 220/9В

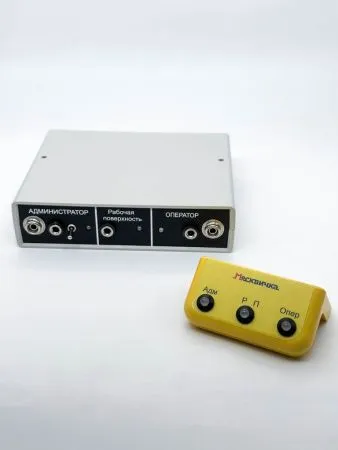

В комплект поставки тестера входят:
- Прибор Тестер непрерывного контроля

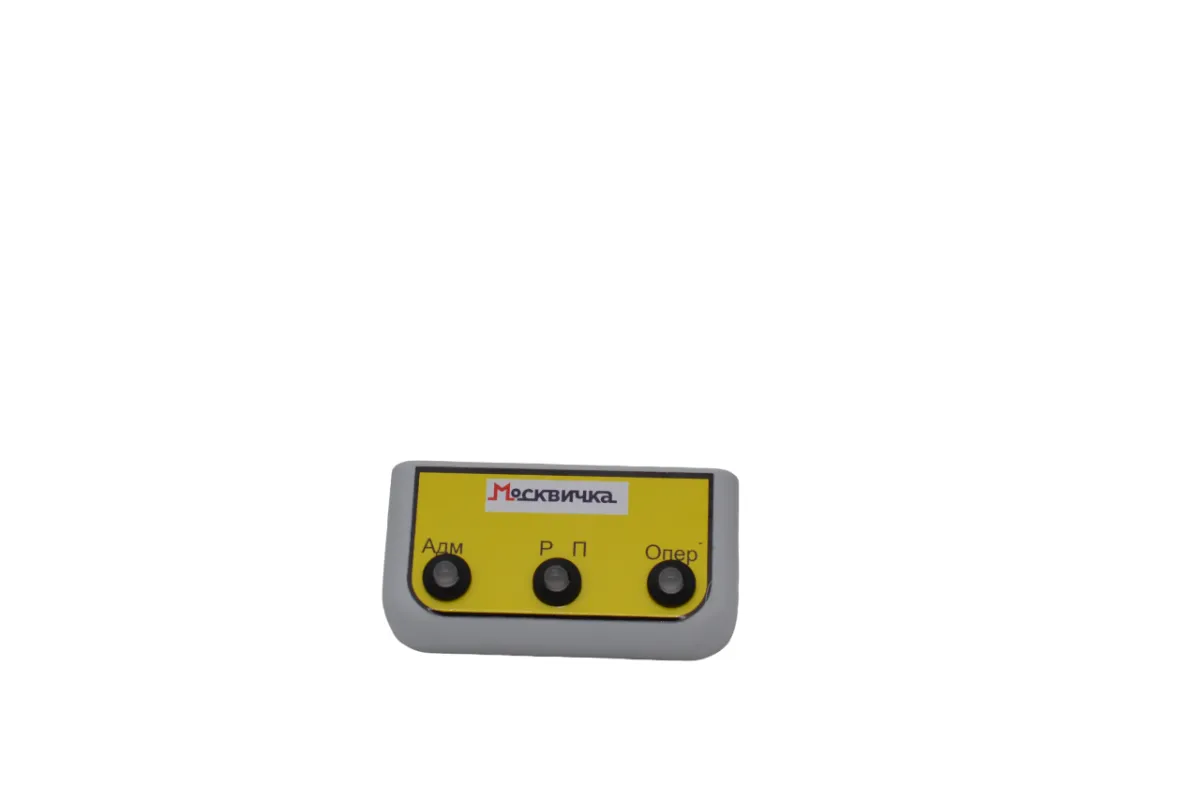

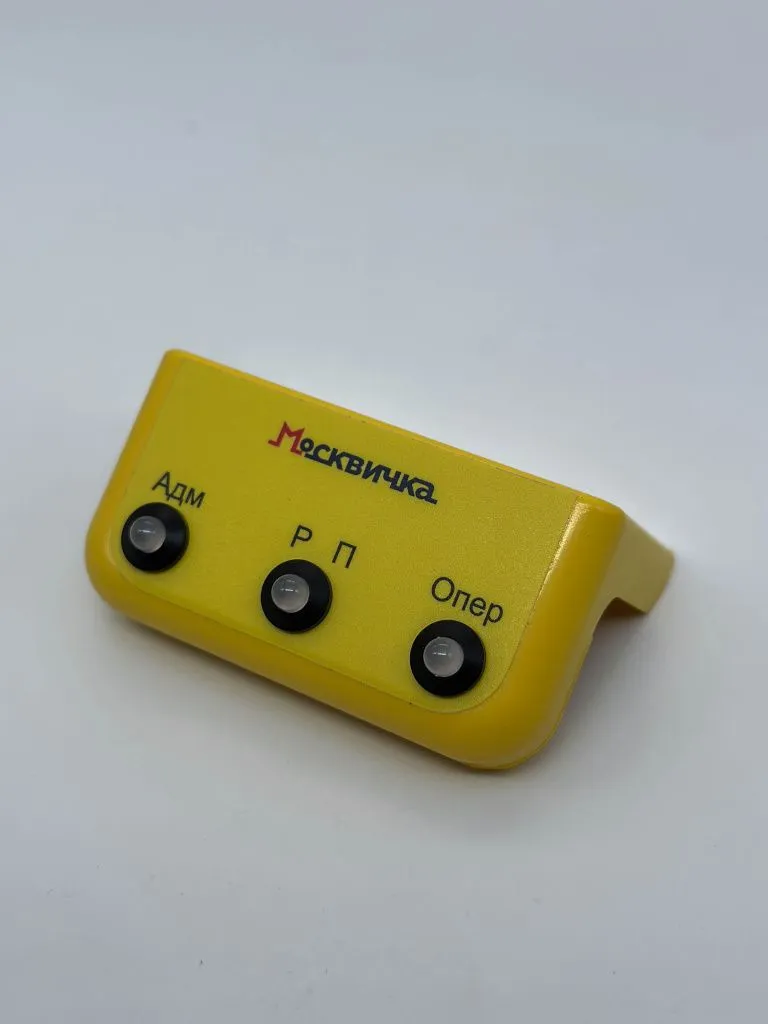

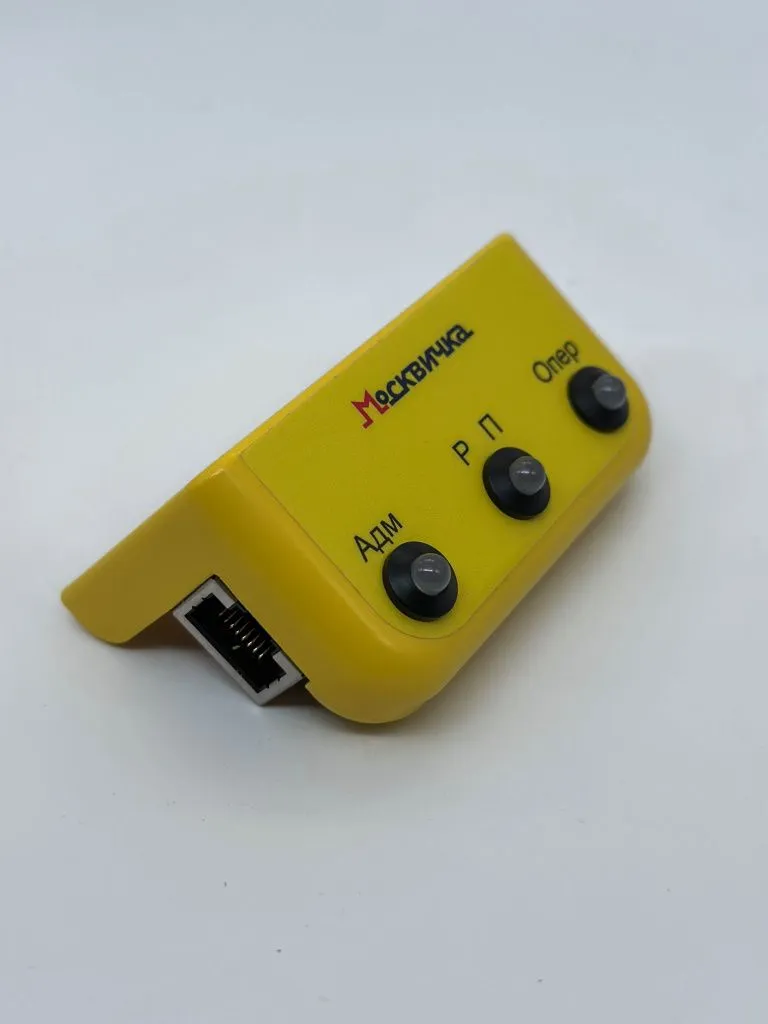

- Табло выносное ТНМ-1
- Блок питания, адаптер 220/9В

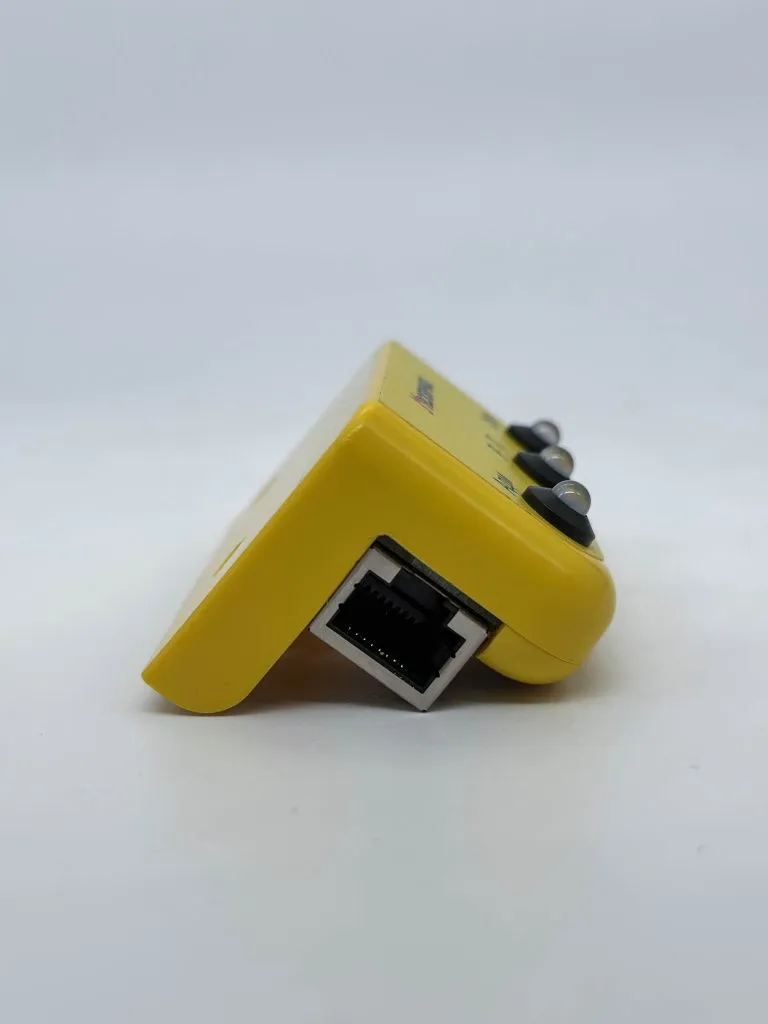

- Патч-корд UTP, кабель соединяющий прибор с выносным табло

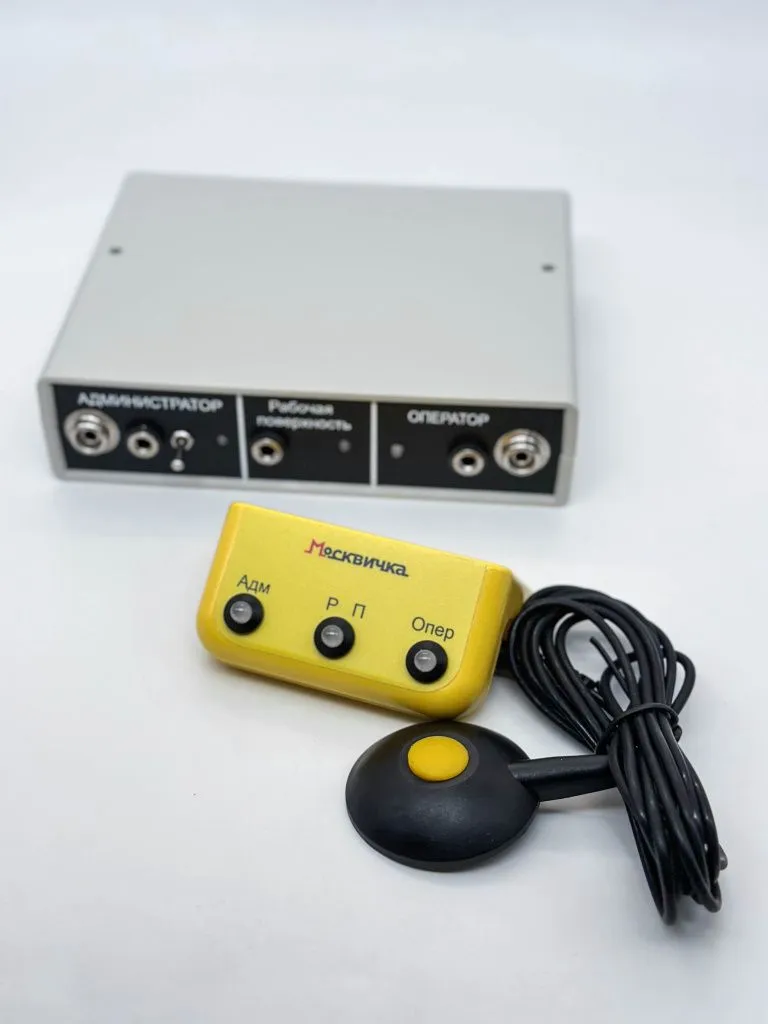

- Шнур соединительный - гарнитура заземления коврика CE-810-2
- Шнур заземления, провод соединяющий прибор с контуром заземления
- Комплект соединителей
Корпус тестера может быть закреплен под столешницей рабочего места оператора, на переднем крае столешницы так, чтобы его светодиоды были хорошо видны оператору.
Порядок работы тестера ТНМ-1
- Перед включением тестера в сеть, оператору необходимо соединить гнездо «Рабочая поверхность» с помощью соединительного шнура гарнитура заземления коврика CE-810-2 с кнопкой заземления рабочей поверхности (коврика), а витой кабель персонального антистатического браслета подключить к одному из мест подключения (гнездо или кнопка) «ОПЕРАТОР» на передней панели прибора, в противном случае при подачи питания на прибор светодиоды «ОПЕРАТОР» и «Рабочая поверхность» загорятся красным светом и прозвучит звуковой сигнал.

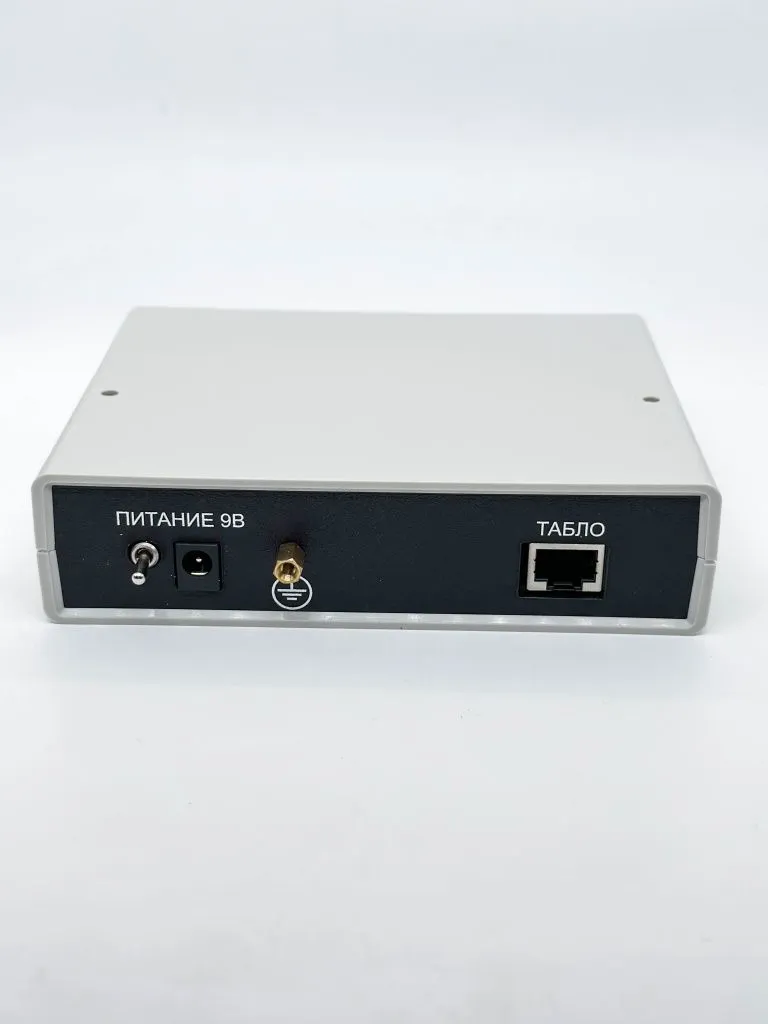

- Включить тумблер «Питание» (на задней панели прибора), при нормальном подключении браслета и рабочей поверхности светодиоды «ОПЕРАТОР» и «Рабочая поверхность» загорятся зеленым светом.
- Если светодиод «ОПЕРАТОР» будет светиться красным светом значит браслет или его кабель неисправны возможен плохой контакт в соединении этих элементов.
- Свечение светодиода «Рабочая поверхность» зеленым светом показывает, что контур заземления тестера надежен, а его сопротивление лежит в пределах 104…109 Ом, что соответствует требованиям ГОСТ IEC МЭК 61340-5-2-2021. Сопротивление контура заземления измеряется от монитора через соединительный шнур CE-810-2 к рабочей поверхности (коврику), через проводящий слой рабочей поверхности, через заземляющий провод рабочей поверхности к электрическому заземлению и, наконец, обратно к тестеру через заземляющий провод тестера. Если сопротивление контура не укладывается в указанный предел (больше или меньше 104…109 Ом, то светодиод «Рабочая поверхность» светится красным светом. Дополнительно подается звуковой сигнал.
Тестеры непрерывного мониторинга калибруются в аккредитованных лабораториях в соответствии с методикой калибровки, разработанной ООО «НПО ДиОД». Все тестеры поставляются с сертификатом о калибровке.
Тестер ТНМ-1 прост в эксплуатации. Данный прибор не требует специального технического обслуживания.
Применение тестера непрерывного мониторинга для контроля антистатических браслетов идеально подходят для рабочих мест, предназначенных для сборки (монтажа) печатных плат и электронных модулей, проверки и упаковки чувствительных элементов в зонах, защищенных от ЭСР.
