Тестер-стенд для проверки браслетов и обуви модели ТС-1П (далее по тексту – ТС-1П) предназначен для проверки сопротивления антистатической обуви и браслетов.
Тестер позволяет проводить индивидуальное тестирование системы «человек-обувь» и «человек-браслет». Тестер откалиброван в двух диапазонах, один в пределах от 0,75 до 35МОм, в соответствии с рекомендациями действующих нормативных документов. Указанный диапазон соответствует нормам по организации заземления персонала «Сотрудник-браслет» согласно ГОСТ IEC 61340-4-6-2019. Второй диапазон в пределах от 0,95 до 100Мом. Данный диапазон соответствует нормам сопротивления системы "сотрудник - обувь" по ГОСТ IEC 61340-5-1-2019.
Тестер ТС-01 выпускается в климатическом исполнении УХЛ категория размещения – 4.2 по ГОСТ 15150 и обеспечивает нормальную работу при следующих климатических факторах:
- температура окружающей среды от +10ºСдо +35°С;
- относительная влажность воздуха при температуре плюс 20ºС до 60%
Каждый тестер калибруется на заводе с привлечением специалистов Государственного регионального центра стандартизации и метрологии по согласованной методике калибровки. Результат калибровки подтверждается сертификатом калибровки.
Тестер ТС-1 может быть использован, как переносной прибор или его можно закрепить на рабочем месте (стене, столе и др.). Питание тестера ТС-1П осуществляется от встроенной батареи типа «Крона» напряжение питания 9В.
Устройство тестера ТС-1П
Тестер ТС-1П состоит из самого прибора, выполняющего контроль сопротивления антистатической обуви и браслета и дополнительной гарнитуры:
- подложка для обуви, служащая для контроля состояния антистатической обуви;
- шнур соединительный, соединяющий подложку для обуви с тестером ТС-1П;
- планшетка, служащая для крепления тестера ТС-1П к стене и дополнительно на панели планшетки размещается краткая инструкция пользователя.
Работа тестера для проверки браслетов и обуви ТС-1П

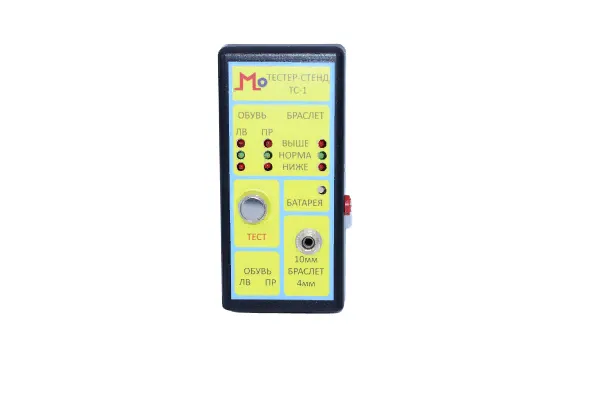

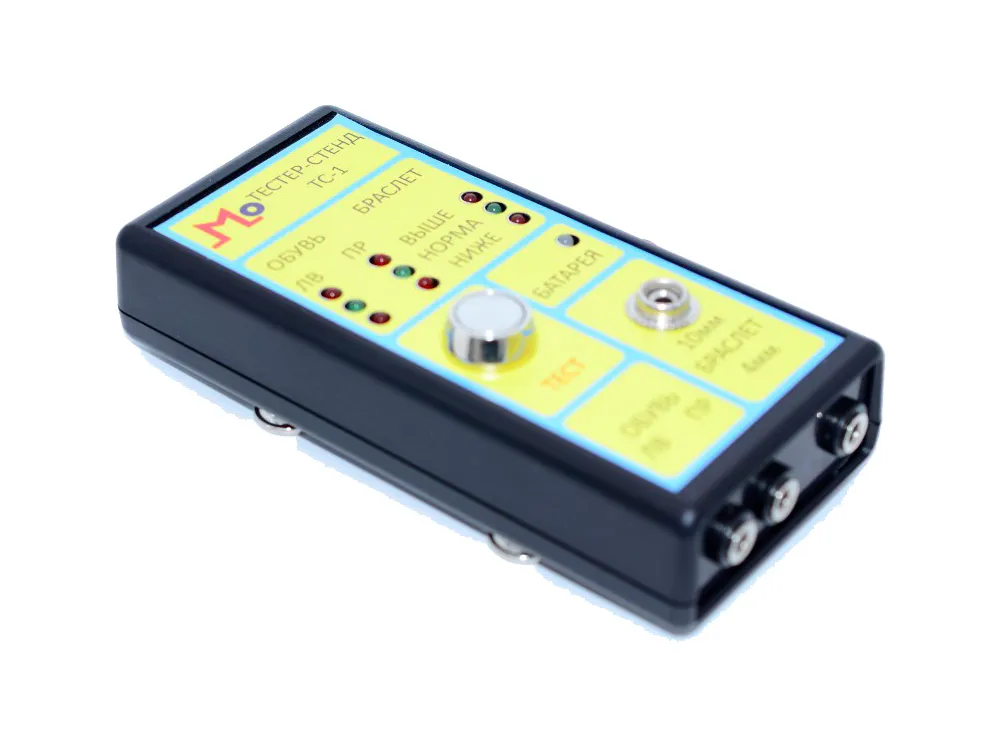

На панели тестера ТС-1П располагаются светоиндикаторы, девять из которых служат для индикации состояния проверяемого объекта (обувь или браслет антистатические). Дополнительно на лицевой панели установлен индикатор состояния питающей батареи. При понижении напряжения питания ниже 5 В индикатор изменяет свое свечение с зеленого на желтый (красный). Включается в работу тестер ТС-1 путем нажатия на кнопку металлическую «ТЕСТ», корпус которой является электродом при проведении тестирования обуви (браслета). Для подключения браслета с кнопкой на лицевой панели установлен соответствующий разъем «БРАСЛЕТ 10мм», для проверки антистатического браслета с разъемом типа «Банан» на нижнем торце корпуса тестера ТС-1П монтируется гнездо «БРАСЛЕТ 4мм».
|
|
Наименования показателей |
Значения |
|
|
Диапазоны измерения сопротивления: |
|
|
Браслет антистатический |
от 750кОм до 35 МОм |
|
|
Обувь антистатическая |
От 95 кОм до 100 МОм |
|
|
1 |
Точность измерения |
±10% |
|
2 |
Напряжение питания, В |
9В постоянного тока. |
|
3 |
Выходной ток, мкА, не более |
360 |
|
4 |
Диапазон рабочих температур, ºС |
от +15 до +35 |
|
5 |
Площадка контактная под обувь, двойная, шт. |
1 |
|
6 |
Кнопка металлическая, контактная, шт. |
1 |
|
7 |
Индикаторы состояния обуви и браслетов, шт. |
9 |
|
8 |
Индикатор состояния батареи, шт. |
1 |
|
9 |
Время непрерывной работы от встроенной батареи, ч, не менее |
8 |
|
10 |
Габаритные размеры, мм |
140×66,5×28 |
|
11 |
Масса, г |
1000 |
