Калибратор тестер-стенда КС-1 производства ООО НПО «ДиОД» предназначен для контроля работоспособности тестеров проверки антистатической обуви и браслетов модели ТС-1. Прибор разработан и изготовлен в полном соответствии с требованиями стандарта ГОСТ IEC 61340-5-1-2019 для быстрой и простой проверки работоспособности тестера в процессе эксплуатации.
Назначение
Калибратор тестер-стенда КС-1 предназначен для периодического контроля и работоспособности тестер-стенда модели ТС-1 проверяющего сопротивления антистатической обуви и браслетов. Калибратор КС-1 выпускается в климатическом исполнении УХЛ категория размещения – 4.2 по ГОСТ 15150 и обеспечивает нормальную работу при следующих климатических факторах:
- температура окружающей среды от +10ºСдо +35°С;
- относительная влажность воздуха при температуре плюс 20ºС до 60%
Калибратор тестер-стенда КС-1 предназначен для использования на промышленных предприятиях, в лабораториях, сервисных центрах и др.
Калибратор тестер-стенда КС-1 позволяет проводить периодический контроль и проверку работоспособности тестер-стенда модели ТС-1 или аналогичных приборов. Калибратор тестер-стенда КС-1 позволяет проводить проверку в двух диапазонах, один в пределах от 0,75 до 35МОм в соответствии с рекомендациями действующих нормативных документов. Указанный диапазон соответствует нормам по организации заземления персонала «Сотрудник-браслет» согласно ГОСТ IEC 61340-4-6-2019. Второй диапазон в пределах от 0,95 до 100 Мом. Данный диапазон соответствует нормамсопротивления системы "сотрудник - обувь" по ГОСТ IEC 61340-5-1-2019.

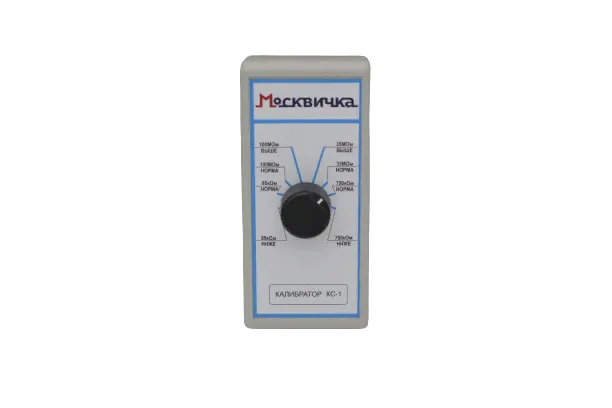

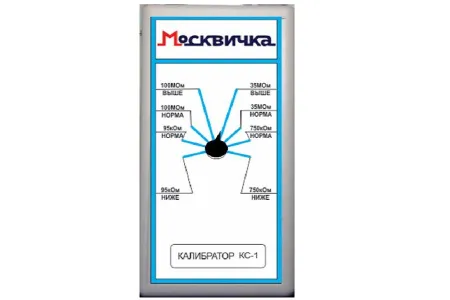

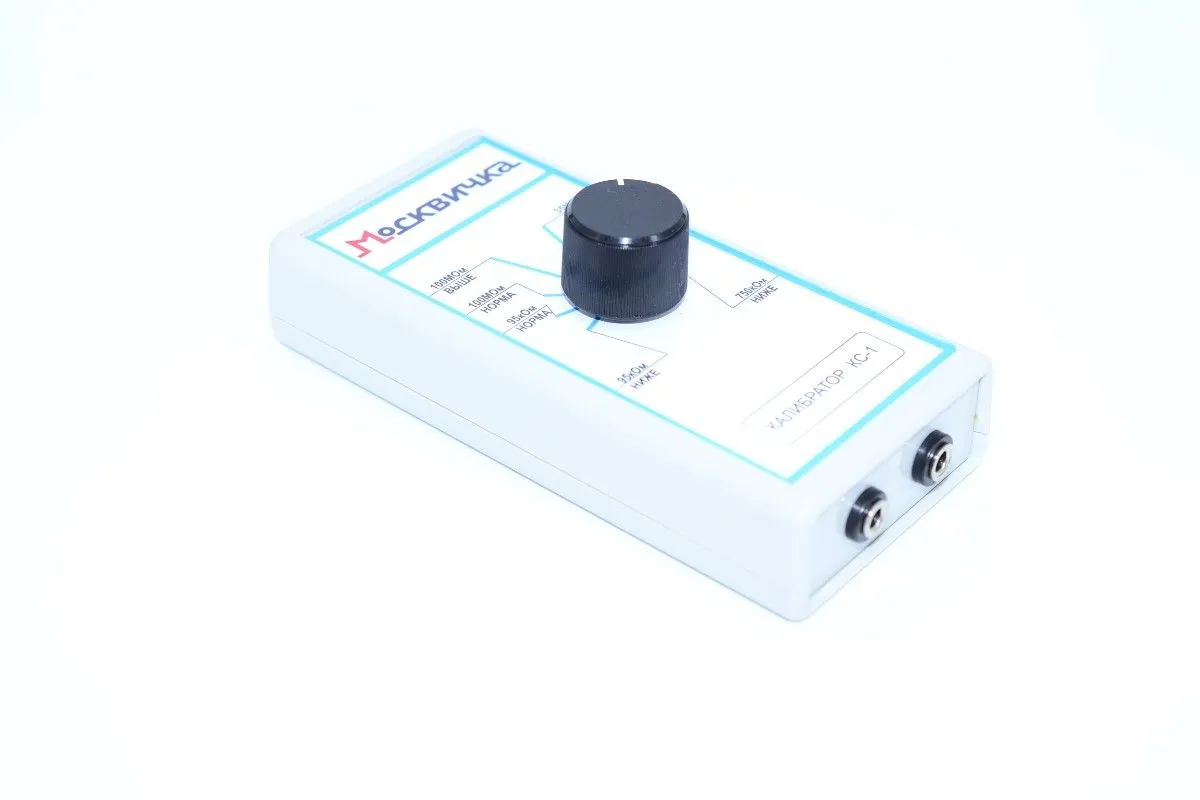

На панели калибратора КС-1 располагается переключатель выбора величины сопротивления. Диапазон проверочных сопротивлений состоит и 8 наборов, которые выбираются переключением переключателя, каждое из положений показаны на панели калибратора. На торце корпуса калибратора размещены разъемы для подключения к тестерам ТС-1,ТС-2 или аналогичным приборам.
Основные показатели калибратора
| Наименования показателей | Значения | |
| 1 | Сопротивление браслета, нижняя граница диапазона «750 кОм ниже», кОм | 730 ± 1 % |
| 2 | Сопротивление браслета, значение в пределах диапазона «750 кОм норма», кОм | 770 ± 1 % |
| 3 | Сопротивление браслета, значение в пределах диапазона «35 МОм норма», МОм | 34± 1 % |
| 4 | Сопротивление браслета, верхняя граница диапазона «35 МОм выше», МОм | 37 ± 1 % |
| 5 | Сопротивление обуви, нижняя граница диапазона «100 кОм ниже», кОм | 90 ± 1 % |
| 6 | Сопротивление обуви, значение в пределах диапазона «100 кОм норма», кОм | 100 ± 1 % |
| 7 | Сопротивление обуви, значение в пределах диапазона «100 МОм норма», МОм | 94 ± 1 % |
| 8 | Сопротивление обуви, верхняя граница диапазона «100 МОм выше», МОм | 105 ± 1 % |
| 9 | Габаритные размеры, мм | 140×66,5×28 |
| 10 | Масса, г | 160 |

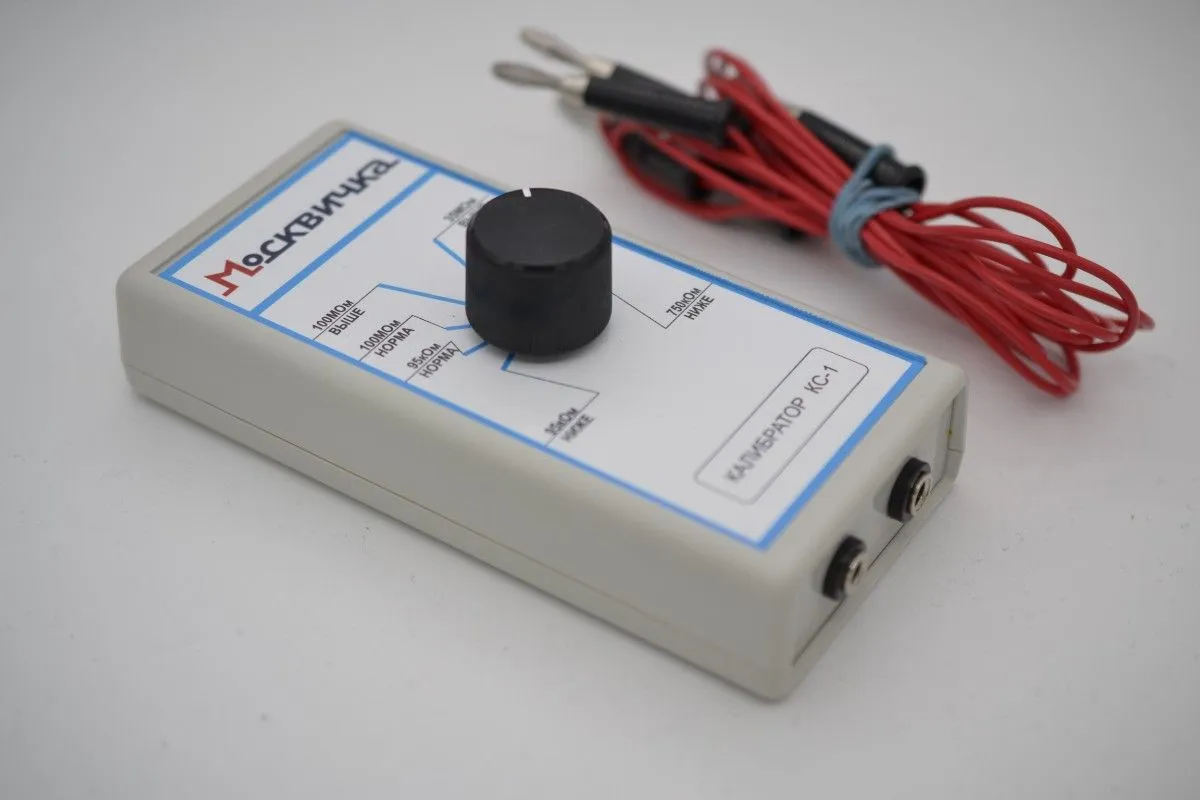

Комплект поставки Стенд-калибратора СК-1
- Калибратор КС-1;
- Шнур соединительный;
- Зажим ELECTRO-PJP 5030;
- Комплект эксплуатационной документации.
Наверняка многие из вас, в быту или на производстве, сталкивались с таким электрическим явлением как «статическое электричество».
Статическое электричество – это неподвижный заряд, который не имеет направления. Он может возникать на разных поверхностях и связан с процессом трения поверхностей друг об друга.
