Прибор ИПС-1 предназначен для измерения электрического сопротивления:
- антистатических рабочих поверхностей, стеллажей, тележек и сидений на соответствие ГОСТ IEC 61340-2-3;
- антистатических напольных покрытий – ГОСТ IEC 61340-4-1;
- антистатической одежды – ГОСТ IEC 61340-4-9;
- антистатической рабочей поверхности и точки заземления согласно нормам по организации заземления персонала «Сотрудник-браслет» по ГОСТ IEC 61340-4-6-2019.
Прибор выполняет измерения сопротивления поверхности методом прямого измерения, в соответствии с требованиями ГОСТ Р50499. В этом случае поверхностное сопротивление определяется как частное от деления значения постоянного напряжения, приложенного между двух электродов на поверхности образца, на значение тока между электродами в данное время после включения тока без учета возможной поляризации электродов. Метод измерения также соответствует требованиям ГОСТ IEC 61340-5-1-2019; ГОСТ IEC TR 61340-5-2-2021. Применяется в ESD-аудите (ЭСР-аудите) помещений, мебели, лабораторной одежды, напольных покрытий при производстве микро- и радиоэлектроники, фармацевтики и в других сферах, где недопустимо статическое напряжение.

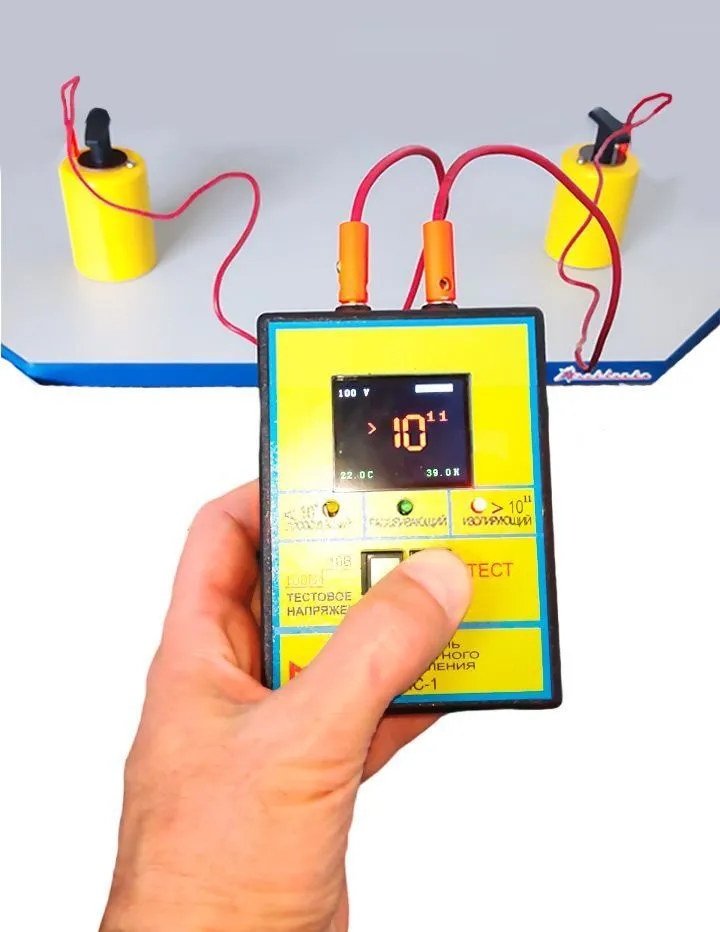

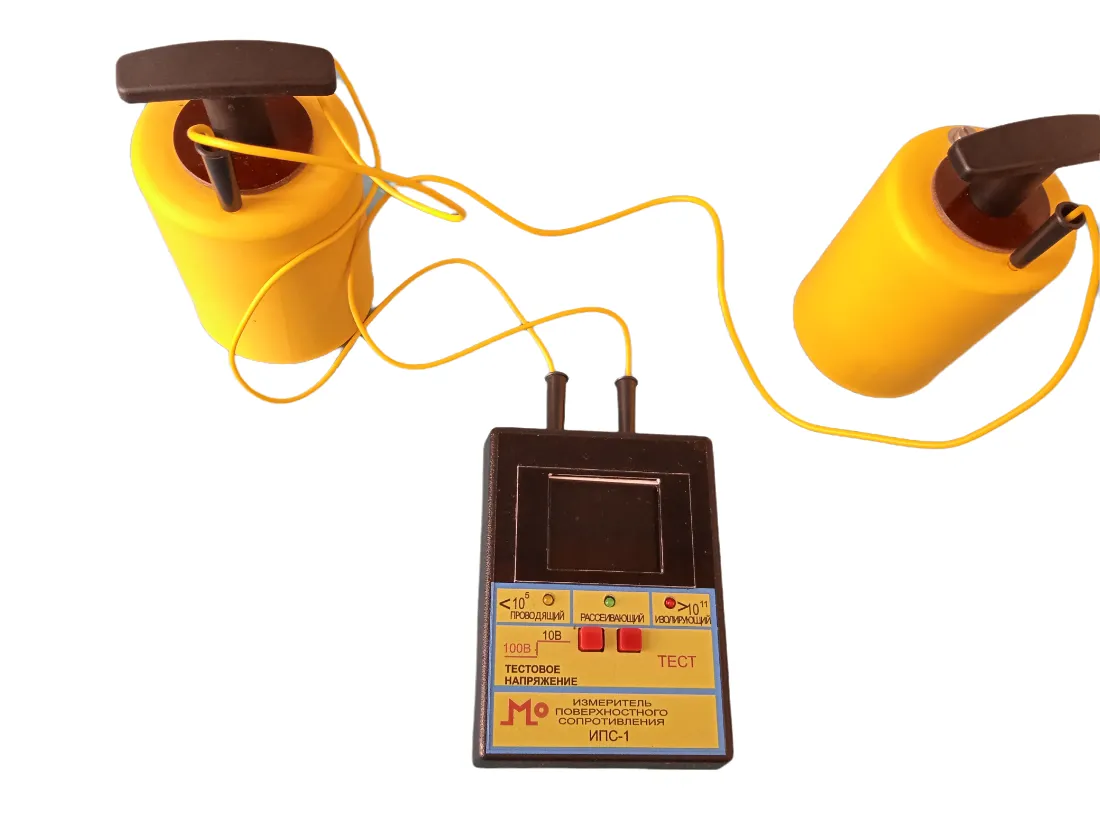

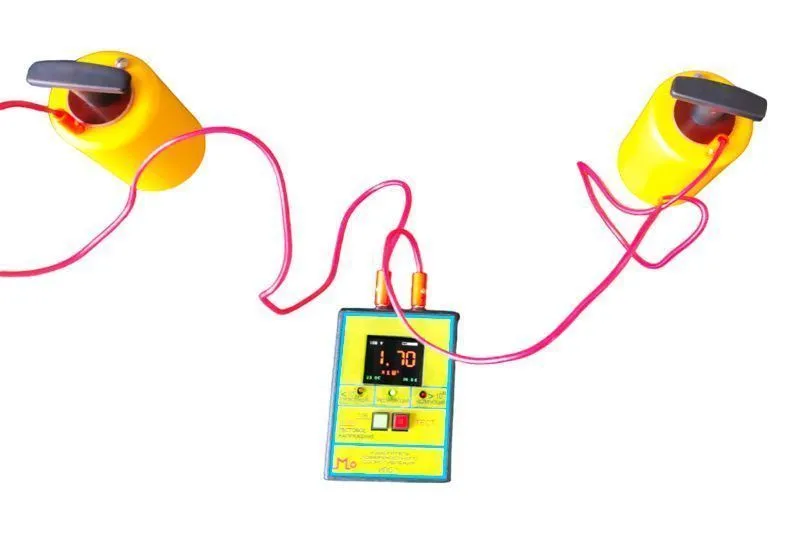

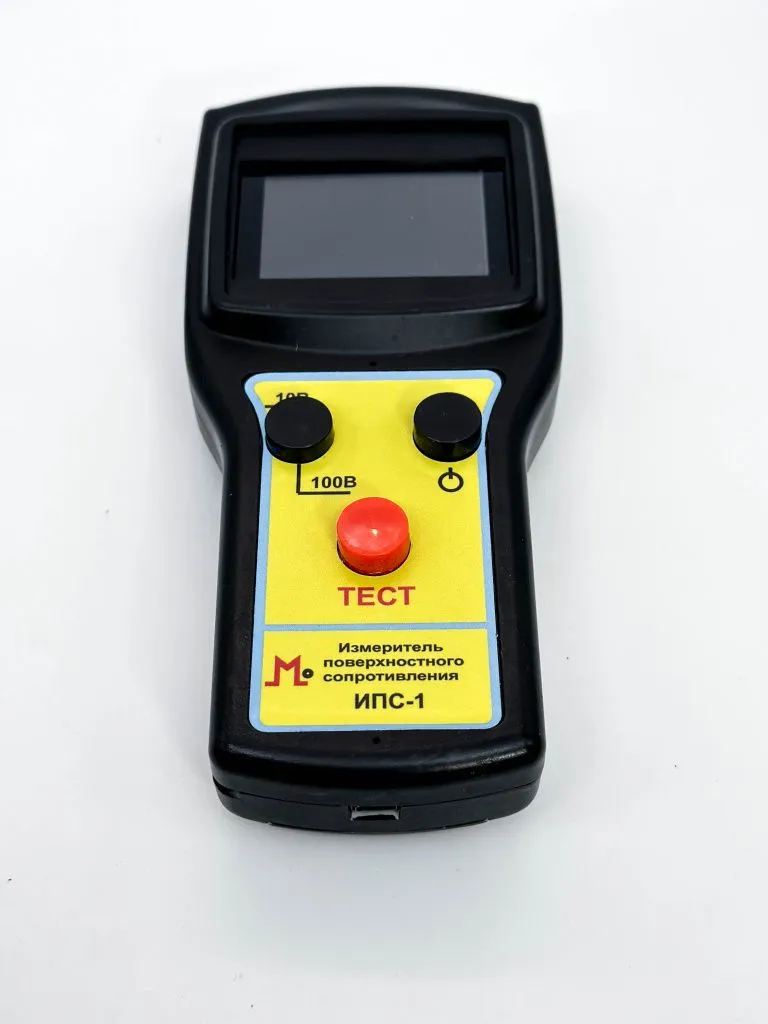

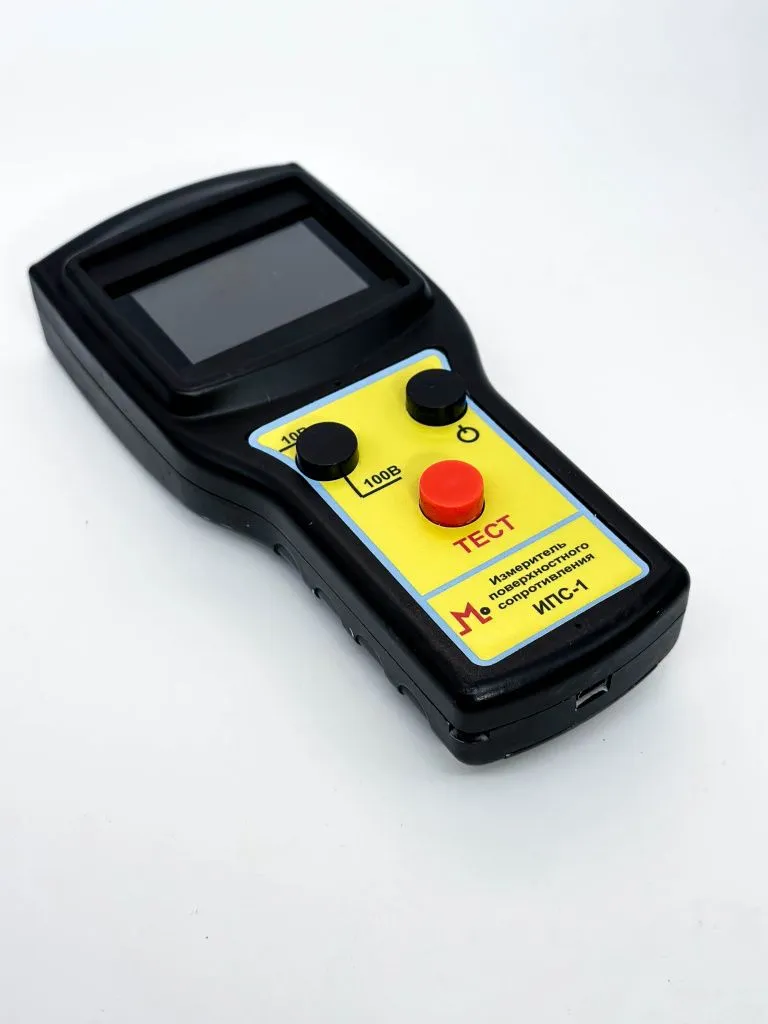

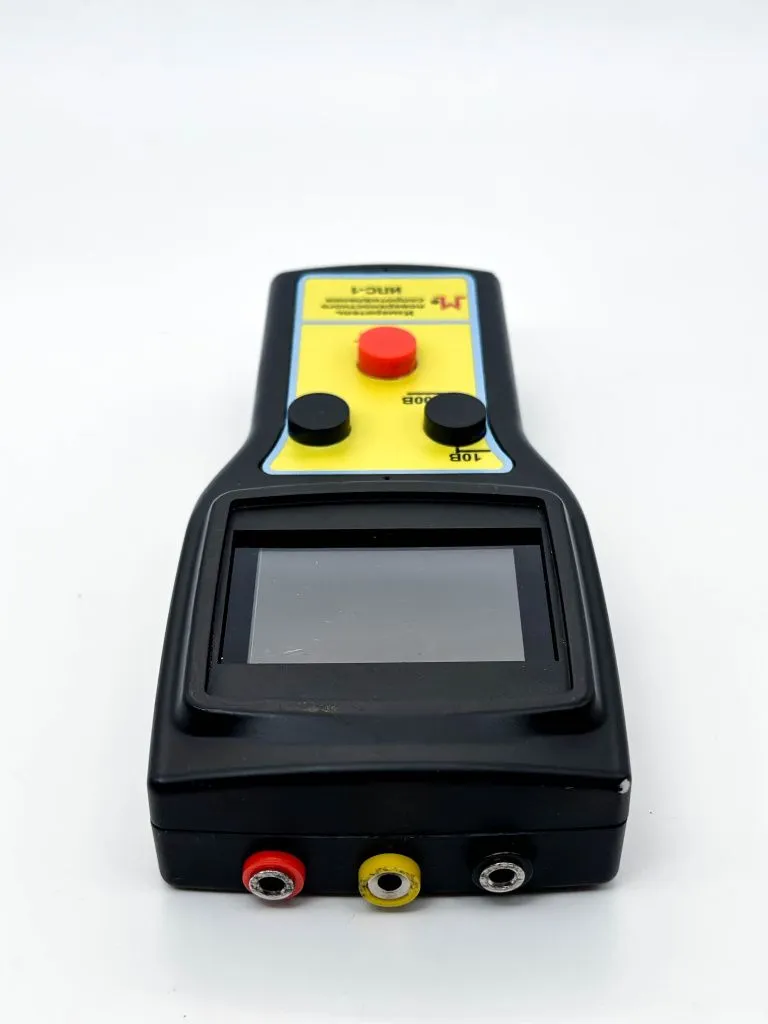

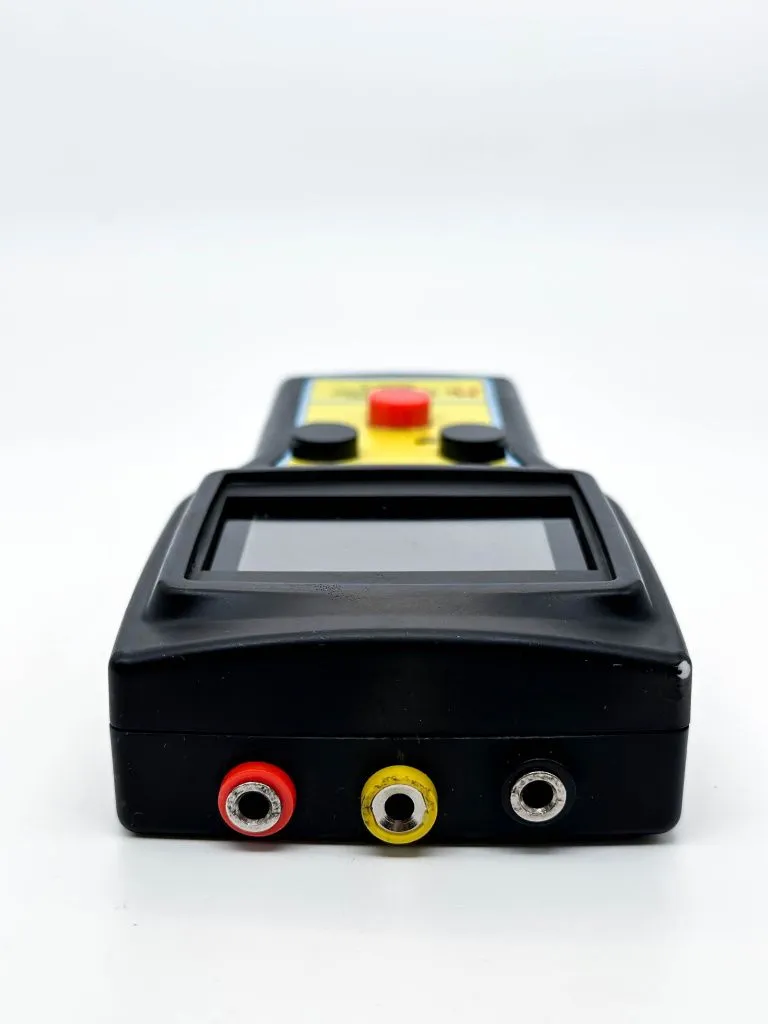

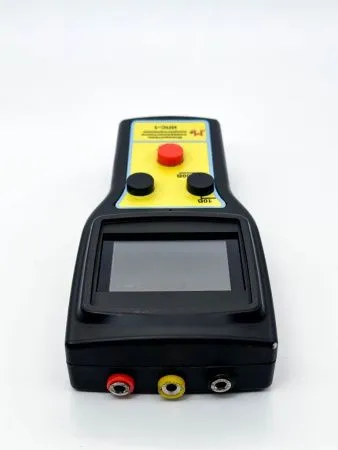

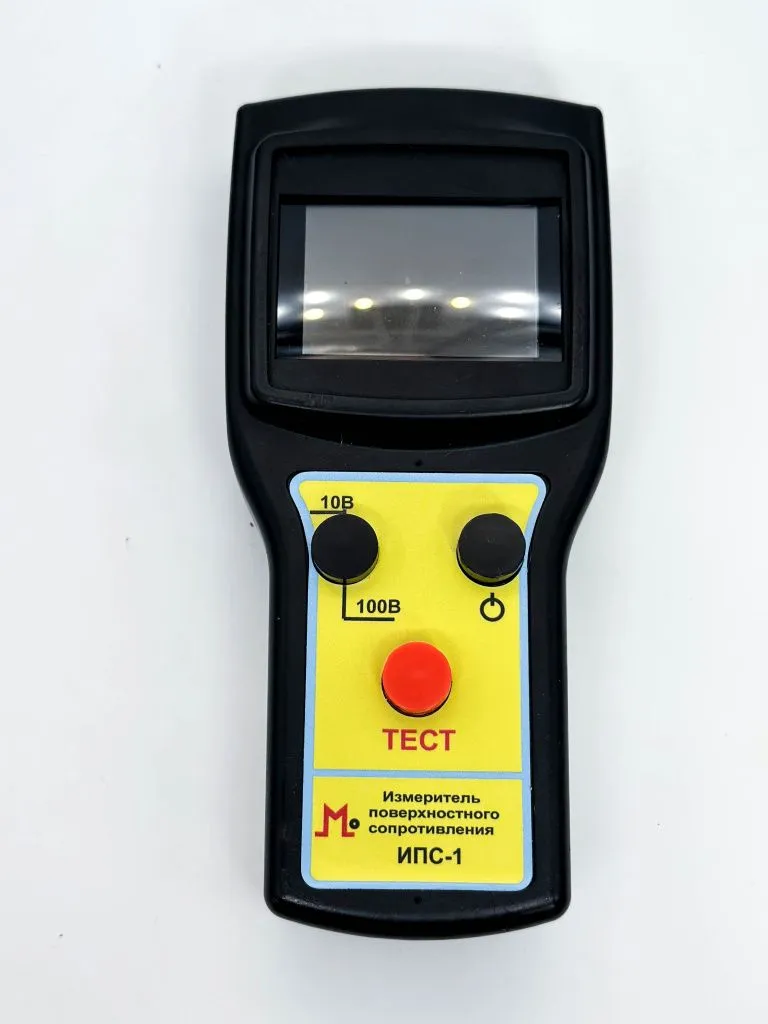

На лицевой панели измерителя располагается информационное табло, на котором отображается измеренное сопротивление, текущая температура и влажность в помещении. Дополнительно отображается величина заряда батареи прибора. С помощью двух кнопок осуществляется операция замера сопротивления. Одна из кнопок (черного цвета) изменяет величину испытательного напряжения (10 или 100В), вторая кнопка (нефиксируемая) производит операцию тестирования.

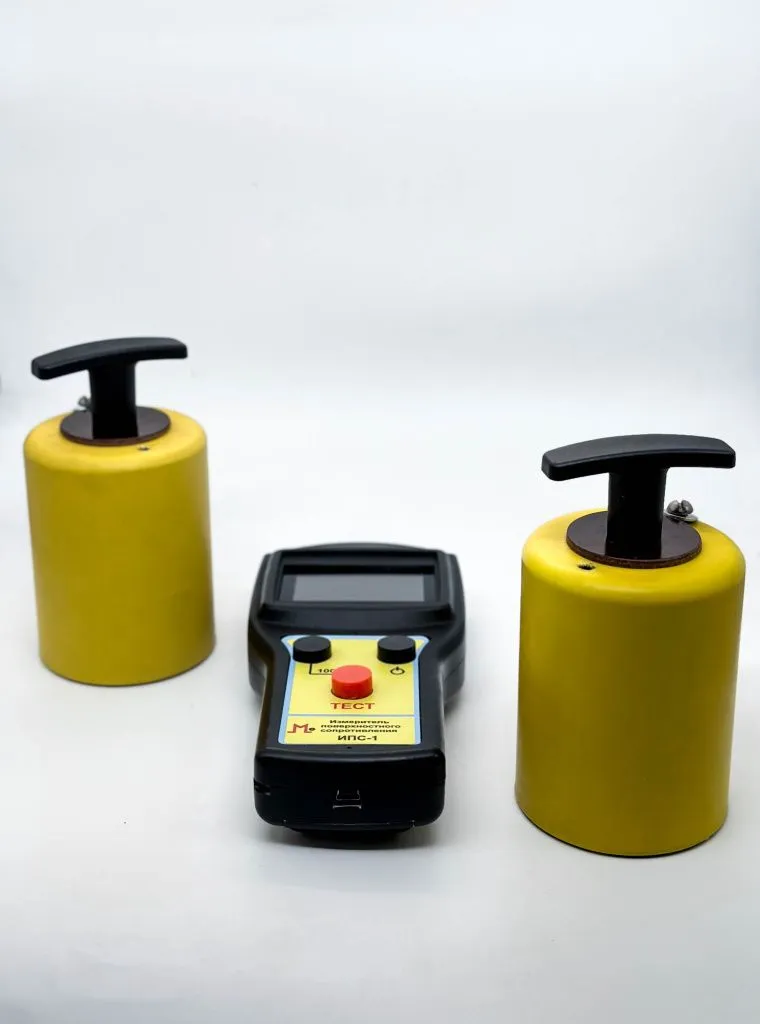

Измерительные электроды изготовлены из металла в виде цилиндров с гнездами под штекер типа «банан» для подключения к прибору ИПС-1. Наружная поверхность электрода изолирована термоусадочной пленкой. Подошва электрода представляет собой плоскую круглую контактную зону диаметром (65±5) мм, которая должна иметь токопроводящую резиновую подушку твердостью (60±10) единиц по шкале Шора А. Для удобства переноса измерительного электрода он снабжен Т-образной ручкой из изоляционного материала. Общая масса каждого измерительного электрода составляет (2,5±0,25) кг. Контактное сопротивление каждого измерительного электрода, составляет не более 1000 Ом.
Замеры производятся стабилизированным испытательным напряжением:
- 10 В при тестировании поверхностей с сопротивлением до 106 Ом;
- 100 В при тестировании поверхностей свыше 106 Ом.
Время тестирования (выдержка под напряжением) задается автоматически – около 15 сек.
Диапазон измерений сопротивления от менее чем 103 Ом, до более чем 1012 Ом
Поставка прибора производится комплектно.
Вес комплекта без упаковки 6 кг

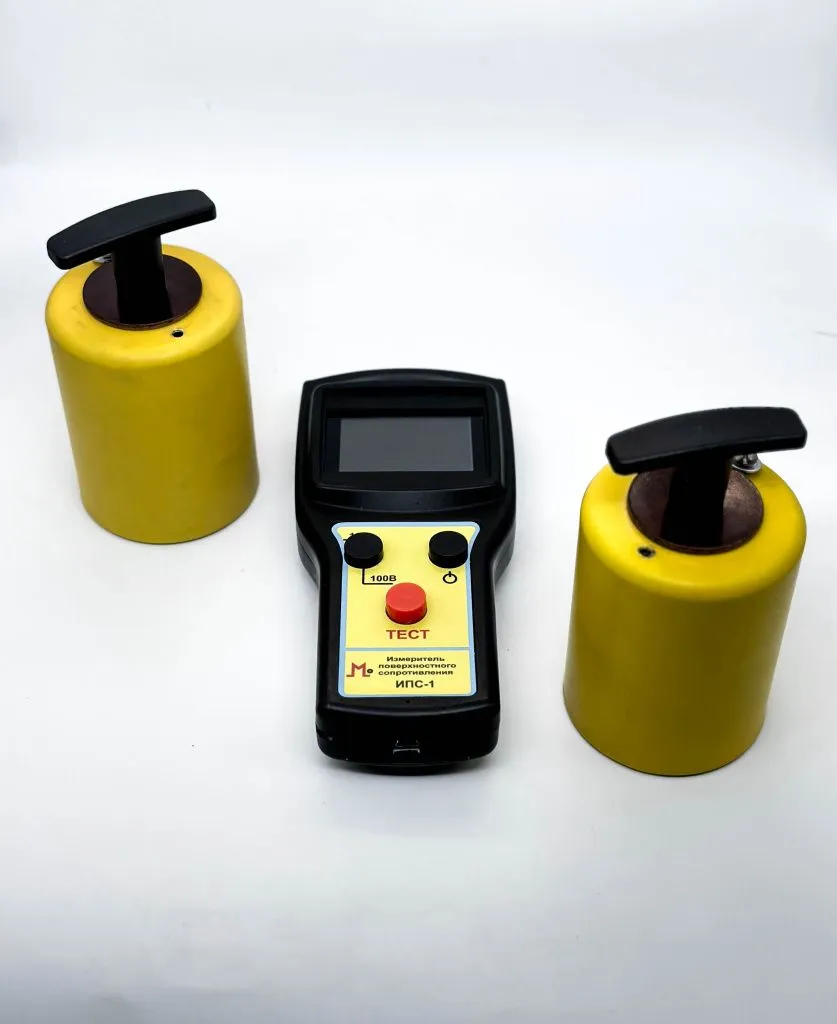

В комплект поставки входят:
- ИПС-1 измеритель поверхностного сопротивления – 1 ед.;
- ИПС-1.1 измерительный электрод - 2 ед.;
- ИПС-1.2 измерительный кабель - 2 шт.
- Комплект эксплуатационной документации.

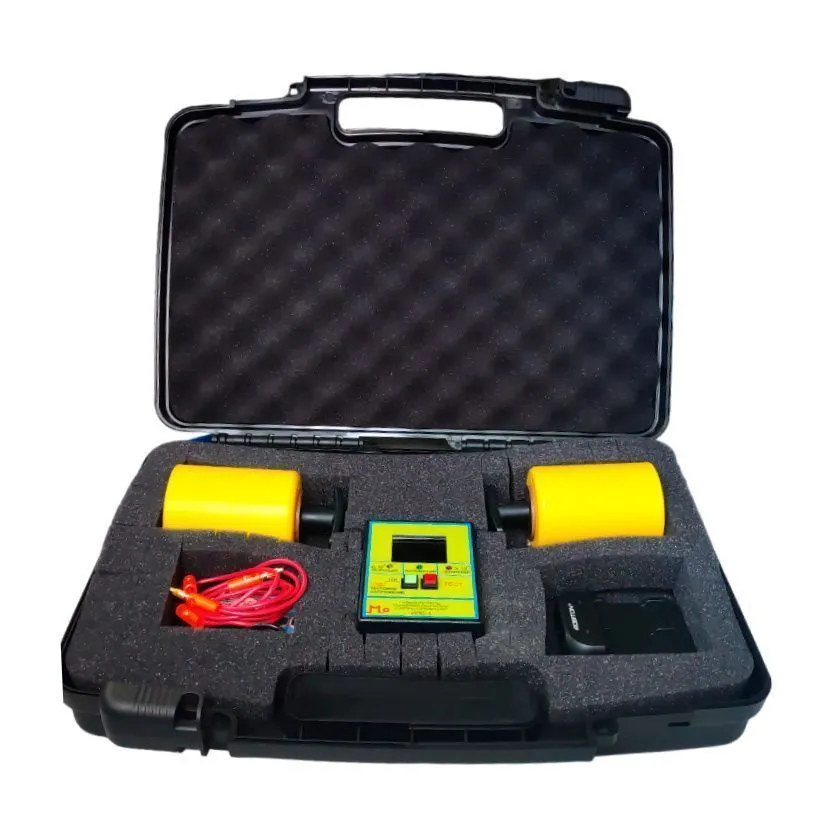

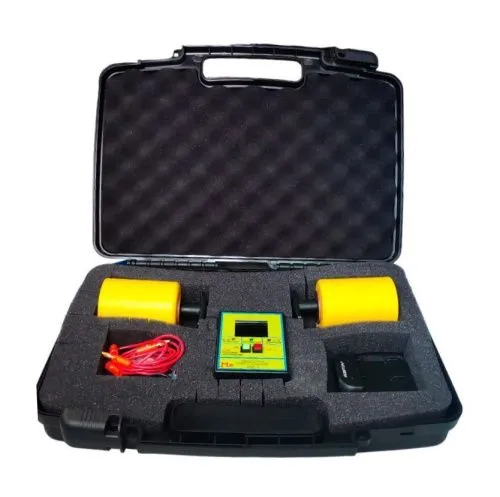

Все это укладывается в кейс для переноски и хранения прибора.
Наверняка многие из вас, в быту или на производстве, сталкивались с таким электрическим явлением как «статическое электричество».
Статическое электричество – это неподвижный заряд, который не имеет направления. Он может возникать на разных поверхностях и связан с процессом трения поверхностей друг об друга.
